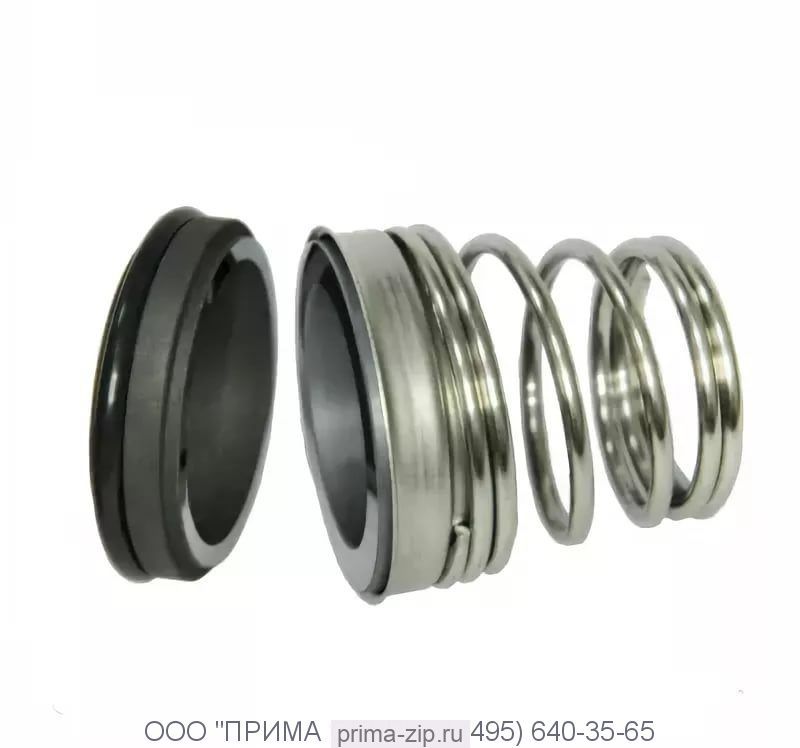

Торцевое уплотнение TU155-14 мм
Описание Торцевое уплотнение TU155-14 мм
- Перекачиваемые среды
- Вода питьевая
- Вода техническая
- Масла ,ГСМ
- Характеристики
- Диаметр вала от 10 до 40 мм
- Температура перекачиваемой среды от -20 до ~200C
- Давление < 0.8 MПa
- Линейная скорость < 10 м/сек
- Применяемые материалы
- Пары трения:
графит, пропитанный смолой (R) - керамика (C)
карбид кремния (S) - карбид кремния (S) - Материал вторичного уплотнения:
нитрильный каучук - NBR (B)
этиленпропиленовый каучук - EPDM (G)
фторкаучук - Viton (A)
Установочные размеры торцового уплотнения (DIN 24250)
| d, мм | D, мм | D1, мм | L1, мм | L2, мм | |
| TU155-10 | 10 | 20 | 18.1 | 5.5 | 15 |
| TU155-11 | 11 | 22 | 20.6 | 5.5 | 18 |
| TU155-12 | 12 | 22 | 20.6 | 5.5 | 18 |
| TU155-13 | 13 | 25 | 23.1 | 6.0 | 22 |
| TU155-14 | 14 | 25 | 23.1 | 6.0 | 22 |
| TU155-15 | 15 | 29 | 26.9 | 7.0 | 22 |
| TU155-16 | 16 | 29 | 26.9 | 7.0 | 23 |
| TU155-17 | 17 | 29 | 26.9 | 7.0 | 23 |
| TU155-18 | 18 | 33 | 30.9 | 8.0 | 24 |
| TU155-19 | 19 | 33 | 30.9 | 8.0 | 25 |
| TU155-20 | 20 | 33 | 30.9 | 8.0 | 25 |
| TU155-21 | 21 | 38 | 35.4 | 8.0 | 25 |
| TU155-22 | 22 | 38 | 35.4 | 8.0 | 25 |
| TU155-23 | 23 | 38 | 35.4 | 8.0 | 27 |
| TU155-24 | 24 | 38 | 35.4 | 8.0 | 27 |
| TU155-25 | 25 | 40 | 38.2 | 8.5 | 27 |
| TU155-28 | 28 | 46 | 43.3 | 9.0 | 29 |
| TU155-29 | 29 | 46 | 43.3 | 9.0 | 30 |
| TU155-30 | 30 | 46 | 43.3 | 9.0 | 30 |
| TU155-32 | 32 | 46 | 43.3 | 9.0 | 30 |
| TU155-33 | 33 | 48 | 53.5 | 11.5 | 39 |
| TU155-35 | 35 | 50 | 53.5 | 11.5 | 39 |
| TU155-38 | 38 | 56 | 60.5 | 11.5 | 39 |
| TU155-40 | 40 | 58 | 60.5 | 11.5 | 39 |
Торцевое уплотнение TU155-14
