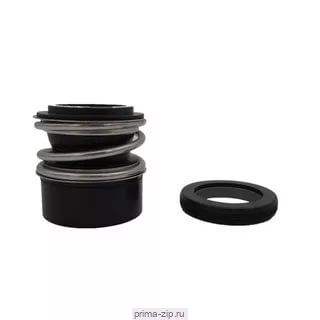

Торцевое уплотнение BSMG13/28 G60
Описание Торцевое уплотнение BSMG13/28 G60
Торцевое уплотнение BSMG13/28 G60- это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Характеристики:
- Диаметр вала 28 мм
- Длина MG13
- Тип ответного кольца Hb54umgF
- Материал эластомера EPDM - этиленпропиленовый каучук
- Материалы пары трения графит по карбиду кремния
- Температура -20 °С ... + 140 °С
Применение:
- Насосы:KSB, Grundfos, Ebara, DAB
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
| Наименование | d1 | d3 | d7 | L33 | L4 | d12 | L14 |
| Уплотнение торцевое MG13-28 | 28 | 49.0 | 43.0 | 42.5 | 7.5 | 42.0 | 9.0 |
Торцевое уплотнение BSMG13/28 G60 sic/sic/epdm
