Торцевое уплотнение MG13/55-z BAQE

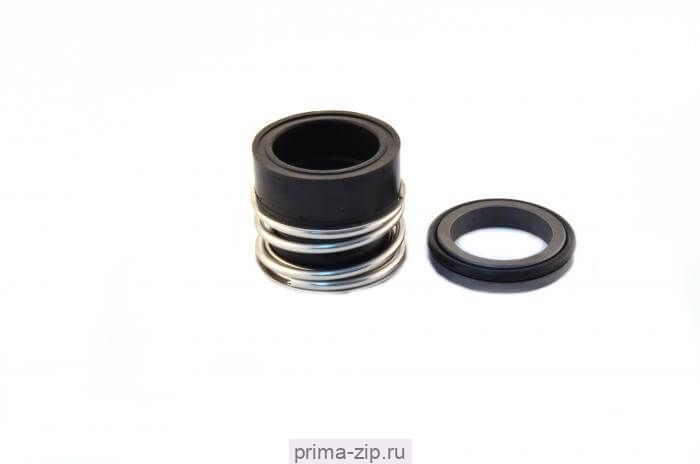

Описание Торцевое уплотнение MG13/55-z BAQE
Торцовые уплотнения серии MG 13/55 от ANGA ( Польша) аналог - Kit, Shaft Seal BAQE D55 mm (96306475)
- это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
![](https://st.prima-zip.ru/9/2490/321/kontkolca_mg.jpg)
![](https://st.prima-zip.ru/6/2608/153/mg13_chertezh.jpg)
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
L,мм | d1,мм | d3,мм | D1,мм | D2,мм | D3,мм | L1,мм | L2,мм | L3,мм | L4,мм |
59.2* | 55 | 80.5 | 75 | 75.4 | 76.2 | 11 | 13.5 | 13.5 | 15 |
* - Длина вращающейся части в таблице указана в сжатом состоянии!
Возможные пары трения в порядке возрастания стоимости:
- CAR/CER - графит по керамике,
- CAR/SIC - графит по карбиду кремния,
- SIC/SIC - карбид кремния по карбиду кремния,
- CAR/TC - графит по карбиду вольфрама,
- TC/TC - карбид вольфрама по карбиду вольфрама
Актуальность выбора той или иной пары трения выясняйте по телефону.
Материалы резинового сильфона на выбор:
- NBR - маслобензостойкая резина,
- VITON - фторкаучук (Витон),
- EPDM - обычная резина.
торцевое уплотнение MG13/55 G60
