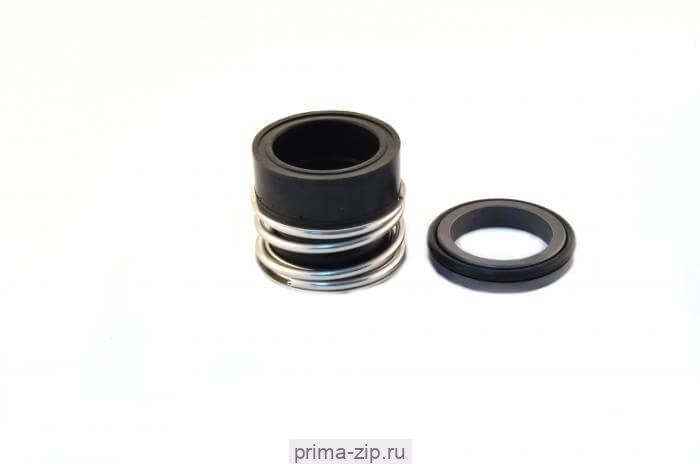

Мех. торцевое уплотнение SNMG 13-55mm Car /SiC/EPDM/G6
Описание Мех. торцевое уплотнение SNMG 13-55mm Car /SiC/EPDM/G6
Уплотнение торцевое MG13 ( АНАЛОГИ -BURGMANN MG-13-55 , AESSEAL B013-55, KROMA NM-13-55, ROTEN L3N, SNMG-13-55, BSMG-13-55). Отличается от MG1 удлиненной частью сильфона
Одинарное сильфоное торцевое уплотнение MG13 для гладких валов с вращающимся подпружиненным узлом, произвольным направлением вращения
Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
Одинарное сильфоное торцевое уплотнение MG13 для гладких валов с вращающимся подпружиненным узлом, произвольным направлением вращения
Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
| L,мм | d1,мм | d3,мм | D1,мм | D2,мм | D3,мм | L1,мм | L2,мм | L3,мм | L4,мм |
| 59.2* | 55 | 80.5 | 75 | 75.4 | 76.2 | 11 | 13.5 | 13.5 | 15 |
* - Длина вращающейся части в таблице указана в сжатом состоянии!
Мех. торцевое уплотнение SNMG 13-55mm Car /SiC/EPDM/G6
