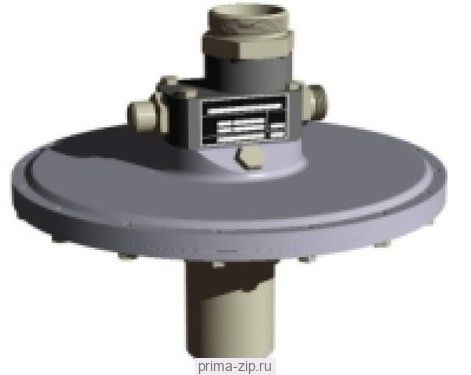

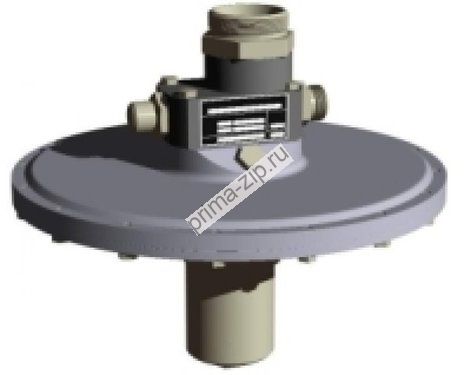

Редуктор-регулятор РР 80/2,8…6,6-12/40
Описание Редуктор-регулятор РР 80/2,8…6,6-12/40
Принцип работы Редуктора-регулятора
Подаваемый к регулятору газ высокого давления поступает через входной штуцер и , проходя через щель между клапаном и седлом , редуцируется до заданного выходного давления. Далее через выходной штуцер поступает в выходной трубопровод.
Изменение давления в выходном трубопроводе вызывает изменение перепада давления на мембране регулятора и, как следствие, изменение величины открытия или прикрытии клапана, что приводит к изменению расхода газа через регулятор.
Для стабильности работы регуляторов, диаметр выходного трубопровода необходимо выбирать таким, чтобы скорость газа не превышала 20 м/сек.
Основные технический данные
|
Параметры, единица, измерения |
Величина |
| 1) Рабочая среда | Природный газ |
| 2) Входное давление, Мпа, (кгс/см2) | 1,6 (16) |
| 3) Выходное давление, Мпа, (кгс/см2) | 0,01......3,5 |
| 4) Точность поддержания выходного давления, % | см. график |
| 5)Пропускная способность | см. график |
| 6) Температура наружного воздуха, С | от минус 40 до плюс 40 |
| 7) Относительная влажность, % | 90 |
| 8) Масса,кг | 2,41- 4,80 |
Редукторы-регуляторы РР ТУ 3742-003-12317765-97
|
РР 16/0,01…0,03-20/20 |
|
РР 16/0,01…0,03-20/40 |
|
РР 16/0,025…0,6-20/20 |
|
РР 16/0,025…0,6-20/40 |
|
РР 16/0,05…0,16-20/40 |
|
РР 16/0,15…0,35-20/20 |
|
РР 16/0,15…0,35-20/40 |
|
РР 16/0,3…0,7-20/20 |
|
РР 16/0,3…0,7-20/40 |
|
РР 16/0,6…1,6 20/20 |
|
РР 16/0,6…1,6 20/40 |
|
РР 16/1,5…3,5-20/20 |
|
РР 16/1,5…3,5-20/40 |
|
РР 320/200 |
|
РР 80/0,01…0,03-12/20 |
|
РР 80/0,01…0,03-12/40 |
|
РР 80/0,025…0,06-12/20 |
|
РР 80/0,3…0,7-12/20 |
|
РР 80/0,6…1,6-12/20 |
|
РР 80/1,3…3,3-12/40 |
|
РР 80/1,5…3,5-12/20 |
|
РР 80/2,8…6,6-12/40 |
Чтобы заказть редуктор-регулятор, просим обратить внимание на пример обозначения:Редуктор-регулятор 16/1,5...3,5-20/20; Редуктор-Регулятор РР 16/0.15...0,35-20/20
