Задвижка ЗКЛ 100-63 30с76нж Исп7 (с КОФ)

Главная » Каталог товаров » Запорная арматура » Задвижка ЗКЛ 100-63 30с76нж Исп7 (с КОФ)

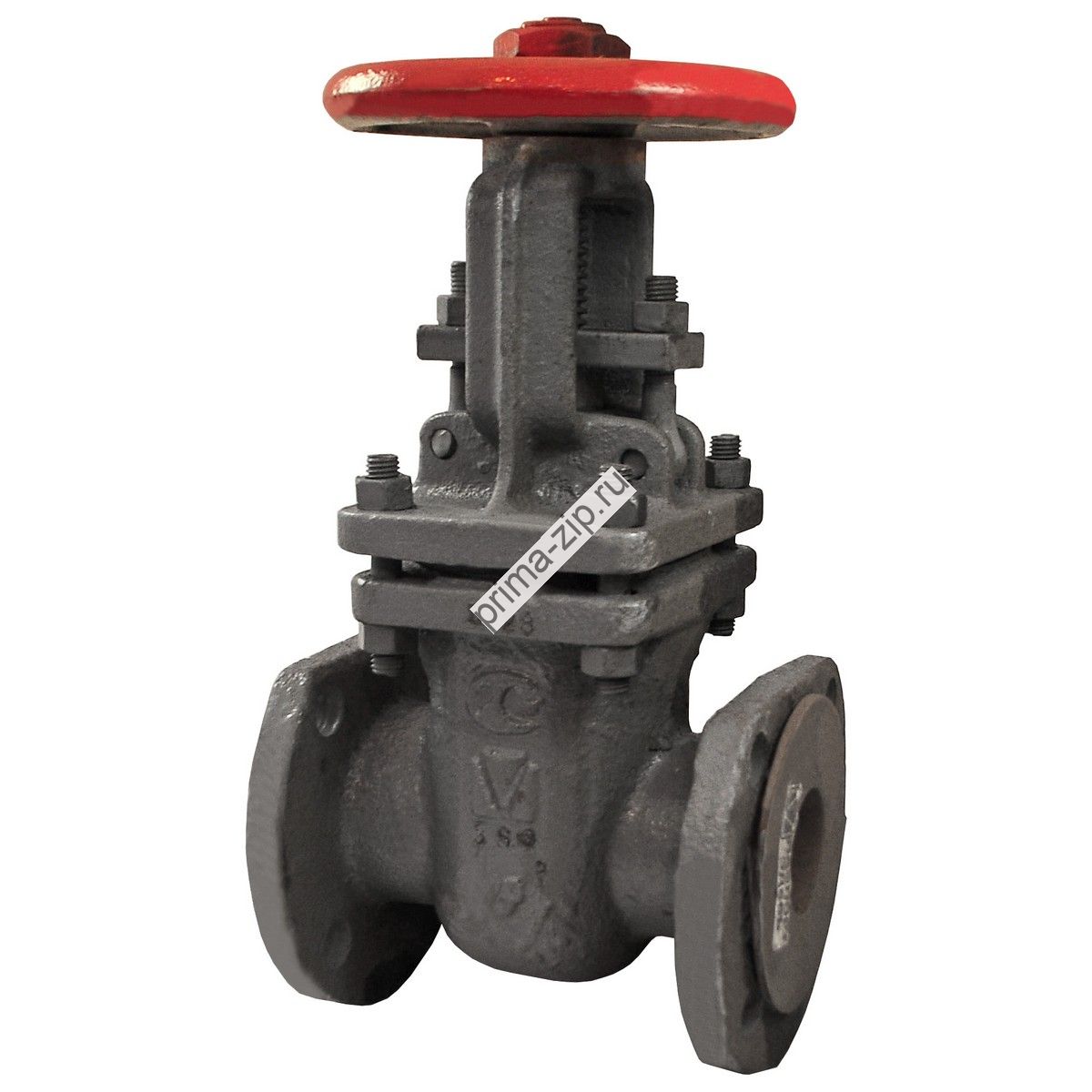

Задвижка ЗКЛ 100-63 30с76нж Исп7 (с КОФ)
Другие фото Задвижка ЗКЛ 100-63 30с76нж Исп7 (с КОФ)
  • Цена сейчас: 0 рублей

Условия доставки

Вариант 1: Самовывоз со склада : г.Москва , ул Щербаковская 53.
Стоимость доставки: 0 рублей
Вариант 2: Доставка через ТК "Деловые Линии".
Стоимость доставки: 0 рублей
Вариант 3: Доставка через ТК "СДЭК" .
Стоимость доставки: 0 рублей
Вариант 4: Другое
Стоимость доставки: 0 рублей

Описание Задвижка ЗКЛ 100-63 30с76нж Исп7 (с КОФ)

Расчетная рабочая среда задвижки 30с76нж - газ. Для изготовления корпуса используется сталь 20ГМЛ. Температурный диапазон: до +450 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80 (исп.7, ряд 2).

Тип присоединения и материал прокладки выбирают в зависимости от условий работы задвижек: давления, рабочей температуры и коррозионных свойств среды.

Технические характеристики и параметры задвижки 30с76нж Ду100 Ру63

30с76нж Ду100 Ру63 - ЗАДВИЖКА КЛИНОВАЯ ЛИТАЯ
Параметр Значение
Наименование: Задвижка клиновая литая
Обозначение: 30с76нж
Диаметр, мм (Ду / DN): 100
Нормальное давление, кгс/см2 (Ру): 63
Таблица-фигура: 30с76нж
Рабочая среда: газ
Температура рабочей среды, C0: до +450
Материал корпуса: сталь 20ГМЛ
Тип присоединения: фланцевое по ГОСТ 12815-80 (исп.7, ряд 2)
Условное обозначение: ЗКЛ2


Габаритные размеры и масса задвижки 30с76нж Ду100 Ру63

Наименование параметра Значение, мм
Высота (H1) 630
Длина (L) 356
Высота (H) 540
Масса (кг) 87

Строительная длина (L) - длина участка трубы, который задвижка 30с76нж Ду100 Ру63 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода задвижки до конца шпинделя в верхнем положении.

Задвижка ЗКЛ 100-63 30с76нж Исп7 (с КОФ)
