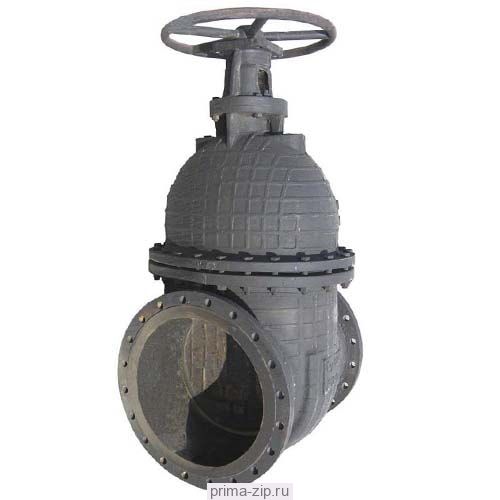

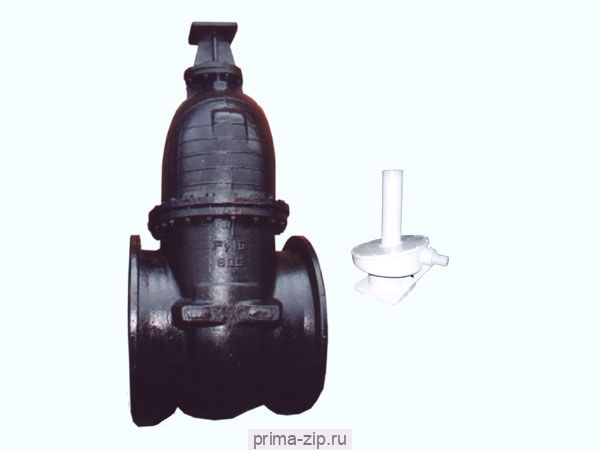

Задвижка чугунная клиновая с не выдвижным шпинделем 30ч530бр
Описание Задвижка чугунная клиновая с не выдвижным шпинделем 30ч530бр
Задвижки 30ч530бр Ду1000 Ру10 За малое гидравлическое сопротивление их часто используют в высокоскоростных магистральных трубопроводах.
Расчетная рабочая среда задвижки 30ч530бр - вода, пар. Для изготовления корпуса используется чугун. Температурный диапазон: до +115 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80.
Тип присоединения и материал прокладки выбирают в зависимости от условий работы задвижек: давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры задвижки 30ч530бр Ду1000 Ру10
 |
|
Габаритные размеры и масса задвижки 30ч530бр Ду1000 Ру10
| Наименование параметра | Значение, мм |
| Длина (L) | 1200 |
| Масса (кг) | 4230 |
Строительная длина (L) - длина участка трубы, который задвижка 30ч530бр Ду1000 Ру10 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода задвижки до конца шпинделя в верхнем положении.
