Торцевое уплотнение к насосу НВВ-75

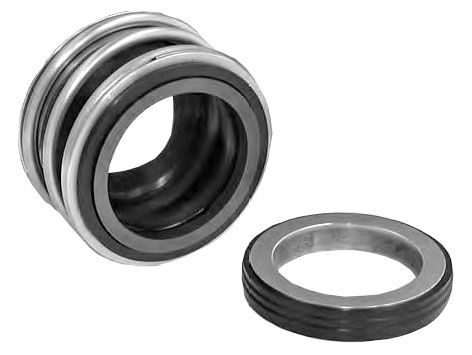

Торцевое уплотнение марки 212:

• одинарное уплотнение
• гидравлически неразгруженное
• вращающийся поджимной узел
• не зависит от направления вращения
• соответствует DIN 24960, EN 12756

Назначение

Одинарные торцовое уплотнение марки 212 предназначено для герметизации валов насосов, перекачивающих питьевую и техническую воду, а также слабые химикаты, не воздействующие на резиновые детали уплотнений. Наибольшее распространение торцовые уплотнения получили в коммунальном хозяйстве, обеспечивая снижение затрат на электроэнергию, делая помещения, где располагаются насосы – сухими, а насосные агрегаты – необслуживаемыми.

Уплотняемые жидкости

Вода, масло, слабые химикаты, слабые растворители, жидкости для холодильных установок и др. жидкости, обладающие сравнительно небольшим воздействием на детали из резины.

Оборудование

Центробежные насосы, компрессоры холодильных установок и др. оборудование с вращающимися валами.

Конструктивные особенности

очень простая и компактная конструкция; устанавливается на гладком валу; применение сильфона очень эффективно при работе уплотнения на загрязненных жидкостях – нет опасности «зависания» поджимного узла; самокомпенсирующаяся система – допускает возможность погрешности в установке неподвижного кольца; упрощенный монтаж.

Давление

12 кгс/см2.

Температура

от минус 20° до плюс 120(160)°С.

Диаметр валов

18-105 мм.

Исполнение по материалам

Металлические детали (в том числе пружины) – нержавеющая сталь марки К;
вторичное уплотнение – резина;
материалы пар трения – углеграфит с пропиткой, керамика.
