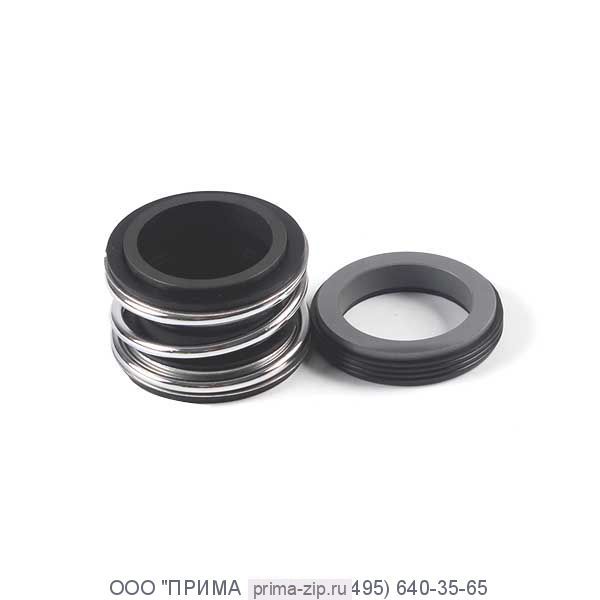

Торцевое уплотнение MG1/75-z
Описание Торцевое уплотнение MG1/75-z
- Пары трения:
- Подвижное кольцо:
- Графит, Карбид кремния (S или SIC)
- Неподвижное кольцо:
- Карбид кремния (S или SIC)
- Фторкаучук Viton)
- Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение с неподвижными кольцами типа G60Наименование d1 d3 d7 L3 L4 d12 L14 Уплотнение торцевое MG1-75 75 107.0 97.0 40.0 11.3 99.0 14.0

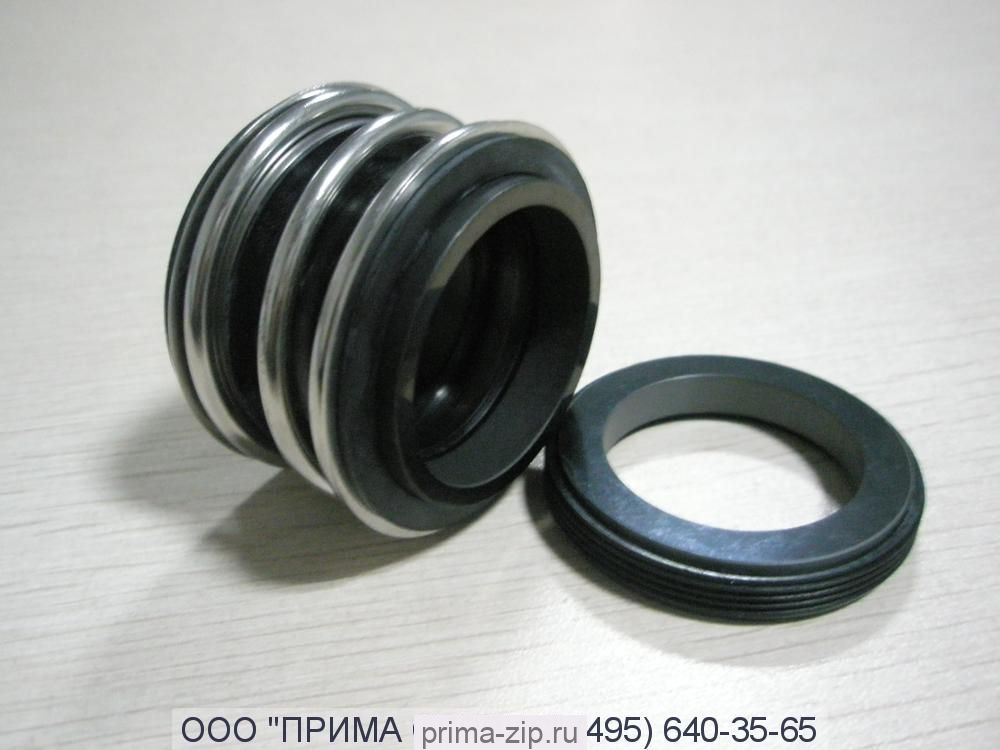

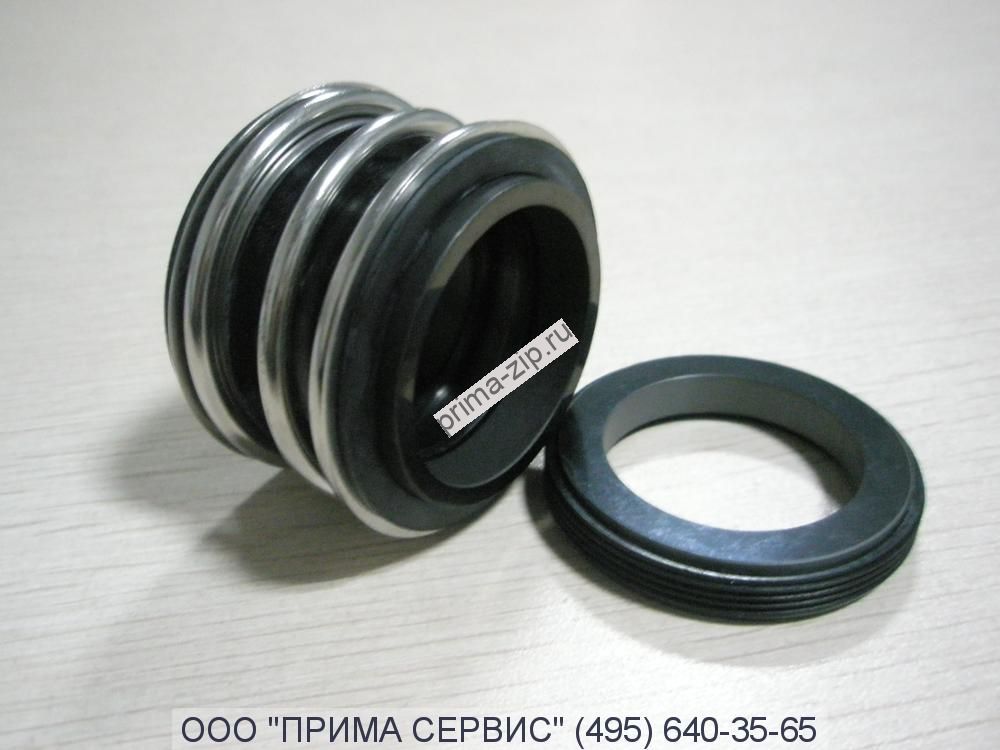

Торцевое уплотнение MG1/75 SIC/SIC/VITON G60
