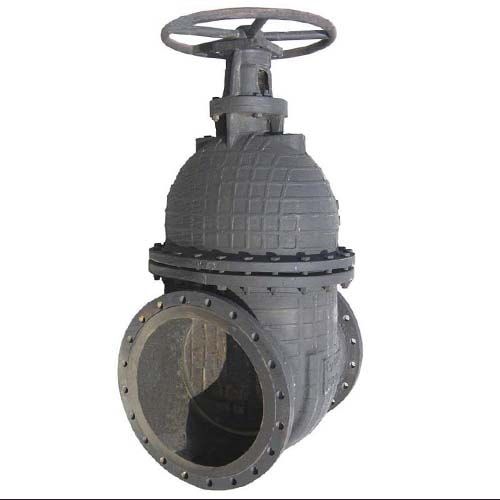

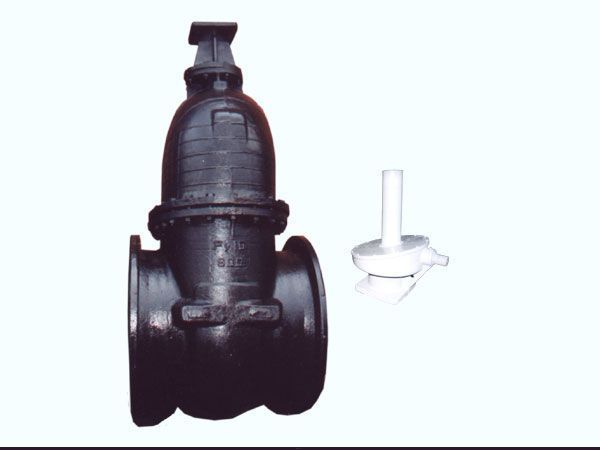

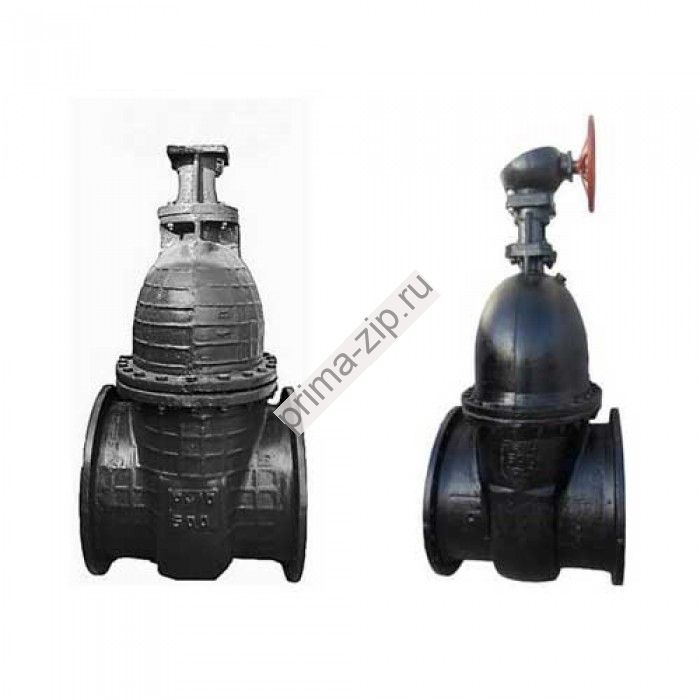

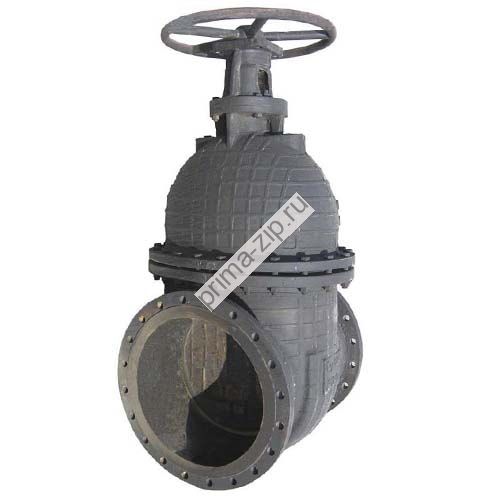

      Задвижка чугунная клиновая с не выдвижным шпинделем 30ч530бр
      Задвижка чугунная клиновая с не выдвижным шпинделем 30ч530бр
      • Запросить стоимость
      Подробнее
      Уточняйте наличие

      ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!

      вода, Ру-10, Т-115оС Рабочее давление: 10 кгс/см2 Рабочая среда: вода Температура рабочей среды (макс): до 115°С Материал корпуса: Чугун СЧ 20 Материал уплотнений: Бронзовое кольцо Материал шпинделя: сталь 08Х12Н10Т Присоединение к трубопроводу: Фланцевое по ГОСТ 12815-80 (с ответными фланцами по ГОСТ 12820-80) Управление: Ручное (Механический редуктор) Геометрия затвора: Клиновой дисковый Конструкция шпинделя: Невыдвижной

      Перейти к описанию
      Как получить товар:
      • 1Доставка ТК "Деловые Линии".
      • 2Доставка ТК "СДЭК" .
      • 3Другой вариант доставки .

      Задвижки 30ч530бр Ду1000 Ру10  За малое гидравлическое сопротивление их часто используют в высокоскоростных магистральных трубопроводах.

      Расчетная рабочая среда задвижки 30ч530бр - вода, пар. Для изготовления корпуса используется чугун. Температурный диапазон: до +115 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80.

      Тип присоединения и материал прокладки выбирают в зависимости от условий работы задвижек: давления, рабочей температуры и коррозионных свойств среды.

      Технические характеристики и параметры задвижки 30ч530бр Ду1000 Ру10

      30ч530бр Ду1000 Ру10 - ЗАДВИЖКА КЛИНОВАЯ С НЕВЫДВИЖНЫМ ШПИНДЕЛЕМ
      Параметр Значение
      Наименование: Задвижка клиновая с невыдвижным шпинделем
      Обозначение: 30ч530бр
      Диаметр, мм (Ду / DN): 1000
      Нормальное давление, кгс/см2 (Ру): 10
      Таблица-фигура: 30ч530бр
      Чертеж: ПТ 12005
      Рабочая среда: вода, пар
      Температура рабочей среды, C0: до +115
      Материал корпуса: чугун
      Тип присоединения: фланцевое по ГОСТ 12815-80


      Габаритные размеры и масса задвижки 30ч530бр Ду1000 Ру10

      Наименование параметра Значение, мм
      Длина (L) 1200
      Масса (кг) 4230

      Строительная длина (L) - длина участка трубы, который задвижка 30ч530бр Ду1000 Ру10 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода задвижки до конца шпинделя в верхнем положении.
