Торцевые уплотнения к насосам CALPEDA
|
| |
|
|
|

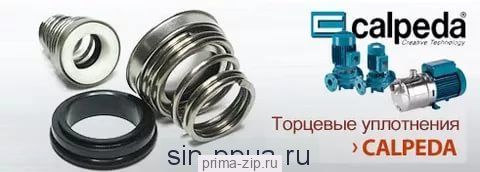

Внешний вид торцевого уплотнения
|
|
Описание
|
|
|
|
Торцевые уплотнения предназнацены для обеспечения герметизации насосной части и перекачиваемой жидкости от внешней среды.
Так же торцевое уплотнение называют сальниковым уплотнением.
В насосах наиболее распространены одинарные торцевые уплотнения. Для насосов Calpeda используются сальниковым уплотнением выполненные из керамики и графита. |
|
|
| |
|
Расшифровка обозначений торцевых уплотнений
|
| |
|
Код
|
Материал
|
|
6
|
Резина NBR (нитрильный каучук) для нейтральных сред |
|
7
|
Резина EPDM (этилен-пропиленовый тройной сополимер) для основных сред |
|
Y
|
Резина ВАЙТОН для кислых сред |
|
5
|
Полимер PTFE (политетрафторэтилен) ТЕФЛОН |
|
4
|
Полимер PTFE (политетрафторэтилен) ТЕФЛОН с наполнителем |
|
V
|
Уголь стандартный, пропитанный полимером |
|
Z
|
Уголь специальный, пропитанный полимером (ПОДВЕРГНУТЫЙ КОКСОВАНИЮ) |
|
G
|
Сталь нержавеющая марки AISI 431 мартенситная Х 16 Cr Ni 16 |
|
H
|
Сталь нержавеющая марки AISI 304 аустенитная Х 5 Cr Ni 18/10 |
|
X
|
Сталь нержавеющая марки AISI 316 аустенитная Х 16 Cr Ni Mo17/12 |
|
3
|
Твердый сплав интегральной структуры, коррозионностойкий, наплавленный |
|
R
|
Твердый сплав (ВИДИА – КАРБИД ВОЛЬФРАМА) |
|
9
|
Керамика – стеатит HF (стандартный) |
|
2
|
Керамика - оксид алюминия чистый |
|
E
|
Сталь специальная пружинная для масла, нагретого до температуры свыше 100° С |
|
J
|
Наплавка стеллитная по нержавеющей стали марки 316 |
|
L
|
ХАСТЕЛЛОЙ (никелевый сплав) |
|
K
|
КАРБИД КРЕМНИЯ |
|
| |
|
Таблица стандартных торцевых уплотнений к насосам CALPEDA
|
| |
| Насос |
Тип уплотнения |
Диаметр уплотнения |
|
NM, NMD, NM4, NR 100-125, A , T, NT, C, NC, CA, NCA, NG, GA
|
R3-X6H62V6 |
10 |
| 12 |
| 14 |
| 18 |
| 20 |
| 22 |
| 24 |
| 28 |
| 32 |
| 40 |
|
NGX 2-3-4
|
BT PR/AR BPFF - PFC XP |
12 |
|
NGX 5-6
|
BT PR/PNT BPGG - PFC 35 V1P |
19 |
|
N, N4
|
U3-X6X62V6 |
32 |
| 40 |
| U2-X6GV6 |
50 |
|
NMP
|
R3-XYHY2VY |
18 |
| 24 |
| R3-XYXY2VY |
32 |
| 40 |
|
CT 61
|
BT PR/AR BPFF - PFC XP |
12 |
|
SPA 1E-2E-3E-4E
|
R3-XYHY2VY |
18 (пружина d20) |
|
MPC 1E-2E-3E-4E
|
R3-XYHY2VY |
18 (пружина d20) |
|
MPC 5-6-7
|
R3-XYHY2VY |
20 (пружина d23) |
|
MXH
|
U3R-X7H72V7 |
14 (пружина повышенной прочности) |
|
MXP
|
BT PR/AR B2PFF - PFC 26x14x7,5 V1P |
14s (специальное) |
|
MXA 203-204, 403-404
|
" " " |
14s (специальное) |
|
MXA 205, 405
MXAM 403-60
MXA(M) 404-60
|
BT PR/A3 BPGF - PFC 26x14x7,5 V1P |
14 |
|
MXS - MXSU
|
BT PR/A3 Q1PGF |
14 (cо стороны насоса) |
| BT PR/AR BPFF - PFC 29,5x16x8 XP |
15 (со стороны двигателя) |
|
MXV-B 25-32-40
|
U3K-X7H72V7 |
14 |
|
MXV 25-32-40
|
U3K-X7X7RV7 |
14 |
|
MXV 50-65-80
|
U5K-X7X7RZ7 |
22 |
|
GXC, GXV
|
R3S-X6H62V6 |
14 |
|
GMC, GMV
|
EAGLE ED 560 |
16 |
|
NR 50-65
|
BT PR/A3 BPFF - PFC XP |
14 |
|
