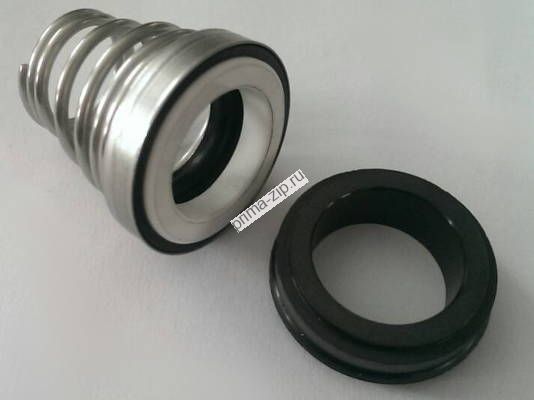

Торцевое уплотнение BS 155/22 car/cer/nbr

Уплотнение торцевое 155T (BURGMANN BT-FN.NU, AESSEAL T04D, KROMA NS-DN, ROTEN UNITED 3, SNFNA)
Отличается от торцевого уплотнения 155 увеличенным размером неподвижного кольца
Недорогое одинарное уплотнение с конической пружиной для широкого спектра применения, применяется в насосах чистой воды, пищевой промышленности. Вращающееся кольцо герметизировано в корпусе вспомогательным кольцом круглого сечения

d1 = 10...40 мм
P = 0...14 бар
T= -50 ... 220 C

                                                                                                               1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
  2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама)
  3-вторичные уплотнения (NBR, EPDM, VITON)
  4-пружина (сталь AISI 304, 316)
  5-обойма (сталь AISI 304, 316)








Наименование	d1	d3	d6	d7	L3	L4
Уплотнение торцевое 155Т-10	10	20	17	21	15	7
Уплотнение торцевое 155Т-12	12	22	19	23	18	7
Уплотнение торцевое 155Т-14	14	25	21	25	22	7
Уплотнение торцевое 155Т-16	16	29	23	27	23	7
Уплотнение торцевое 155Т-18	18	33	27	33	24	10
Уплотнение торцевое 155Т-20	20	33	29	35	25	10
Уплотнение торцевое 155Т-22	22	38	31	37	25	10
Уплотнение торцевое 155Т-24	24	38	33	39	27	10
Уплотнение торцевое 155Т-25	25	40	34	40	27	10
Уплотнение торцевое 155Т-28	28	46	37	43	29	10
Уплотнение торцевое 155Т-30	30	46	39	45	30	10
Уплотнение торцевое 155Т-32	32	46	42	48	30	10
Уплотнение торцевое 155Т-33	33	48	42	48	39	10
Уплотнение торцевое 155Т-35	35	50	44	50	39	10
Уплотнение торцевое 155Т-38	38	58	49	56	42	13
Уплотнение торцевое 155Т-40	40	58	51	58	42	13
