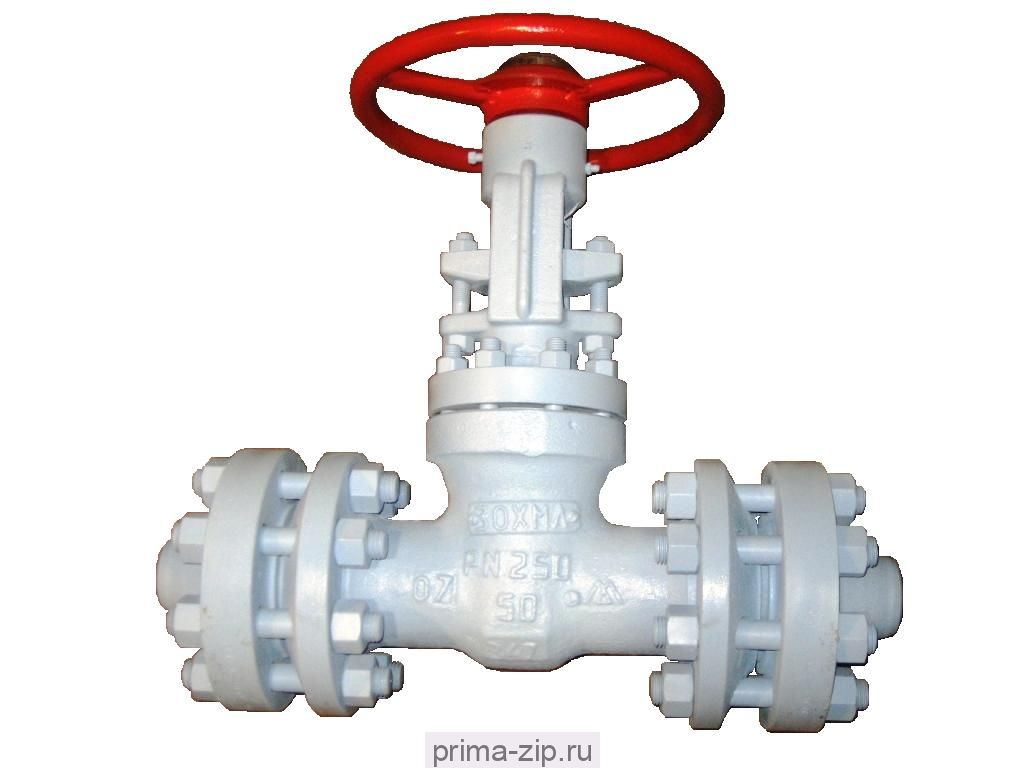

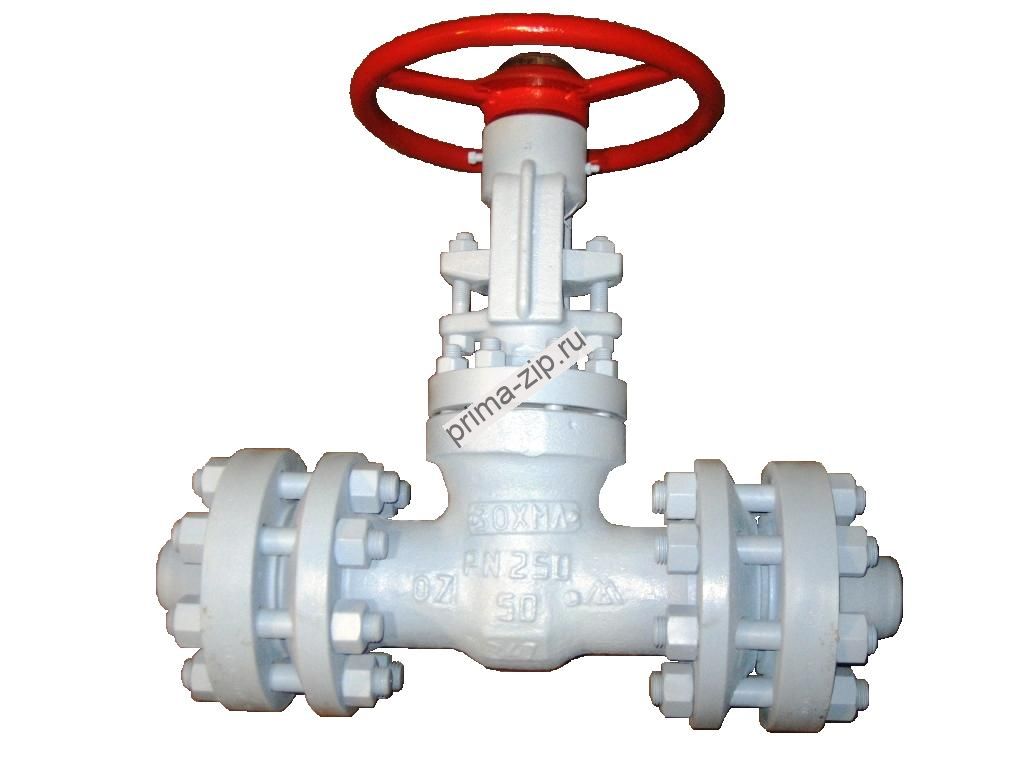

31с41нж Задвижка компактная стальная ЗКС
Описание 31с41нж Задвижка компактная стальная ЗКС
Функция: Запорная
Корпус: Сталь
Климат: Умеренное
Температура среды: до +450С
Способ управления: Ручной (маховик)
Рабочая среда: Вода, пар, природный газ, нефтепродукты, агрессивные среды, кислоты
Тип присоединения: Фланец, муфта, приварка
Данные изделия относятся к запорному виду арматуры, применяются для перекрытия потоков газообразных и жидких сред в трубопроводах при любом направлении движения рабочей среды.
Сфера применения: промышленные трубопроводы, технологические линии нефтеперерабатывающие, нефтехимические, химические, лакокрасочные, газовые, и другие производства, транспортирующие жидкие, газообразные рабочие среды.
Корпуса задвижек — полнопроходные (диаметр проходного сечения устройства не сужается), что обеспечивает беспрепятственный проход среды через задвижку и помогает сохранить рабочее давление в системах трубопроводов.
Типы присоеденения к трубопроводу
- Под приварку
- Фланцевое
- Муфтовое (под приварку)
- Вантузное
- Резьбовое
Способы управления задвижкой
- Ручное (маховик или редуктор)
- Электропривод (в исполнениях: нормальном или взрывозащищенном)
Детали запорного узла задвижек ЗКС
Выполняются из нержавеющих сталей с повышенной износостойкостью.
- 30Х13 - шпиндель
- 30Х13 - клин
- 20Х13 - втулка
Материал деталей из аустенитных сталей проверяется на стойкость против межкристаллитной коррозии по ГОСТ 6032-75.
- Климатическое исполнение - УХЛ1 по ГОСТ 15150-69
- Условное давление, МПа (кгс/см2) - 1.6 (16); 4.0 (40); 6.3 (63); 10.0 (100); 16.0 (160)
- Температура окружающей среды, С -40...+40 / -60...+40
- Герметичность затвора задвижек - класс А по ГОСТ 9544-2005
- Средняя наработка на отказ, циклов - 1000
- Полный ресурс, циклов, не менее - 1500
- Средний срок службы, лет, не менее - 12
- Гарантия (со дня ввода в эксплуатацию), мес - 12
Чертеж изделия
Рис. 1.1 — фланцевое соединение, рис. 1.2 — муфтовоерезбовое соединение.

- 01. Корпус
- 02. Седло
- 03. Клин
- 04. Шток
- 05. Прокладка
- 06. Крышка
- 07. Болт
- 08. Уплотнение
- 09. Сальник
- 10. Крышка сальника
- 11. Болт откидной
- 12. Гайка
- 13. Гайка штока
- 14. Стопорная гайка
- 15. Маховик
Габаритные размеры задвижки с фланцевым исполнением
DN | D0 | D1 | L | W | H (в положении "открыто") | Вес, кг |
---|---|---|---|---|---|---|
15 | 10,5 | 12 | 216 | 100 | 163 | 5 |
20 | 13,5 | 17 | 229 | 100 | 163 | 6,4 |
25 | 18 | 22 | 254 | 125 | 201 | 9,2 |
32 | 22 | 28 | 280 | 160 | 221 | 12,4 |
40 | 29 | 35 | 240 | 160 | 248 | 15 |
50 | 36 | 42 | 292 | 200 | 283 | 23,2 |
Габаритные размеры задвижки с муфтовым резьбовым исполнением
DN | D0 | D2 | L | W | H (в полжении "открыто") | Вес, кг |
---|---|---|---|---|---|---|
15 | 13,5 | Rc 1/2 | 90 | 100 | 163 | 2,225 |
20 | 13,5 | Rc 3/4 | 90 | 100 | 163 | 2,3 |
25 | 18 | Rc 1 | 105 | 125 | 201 | 3,65 |
32 | 22 | Rc 5/4 | 124 | 160 | 221 | 5,05 |
40 | 29 | Rc 3/2 | 124 | 160 | 248 | 5,35 |
50 | 36 | Rc 2 | 130 | 200 | 283 | 8,1 |
Меры предосторожности
При заказе задвижек требуется в обязательном порядке уточнять тип среды. Задвижки через которые предполагается транспортировка газообразных, взрывопожарных или токсичных сред, после гидроиспытаний дополнительно испытываются воздушным давлением.
Данные задвижки предназначены для использования только в качестве запорной арматуры, в качестве регулирующей арматуры использование клиновых задвижек запрещено.
Транспортировка и хранение задвижек допускается только с закрытым до упора затвором.
