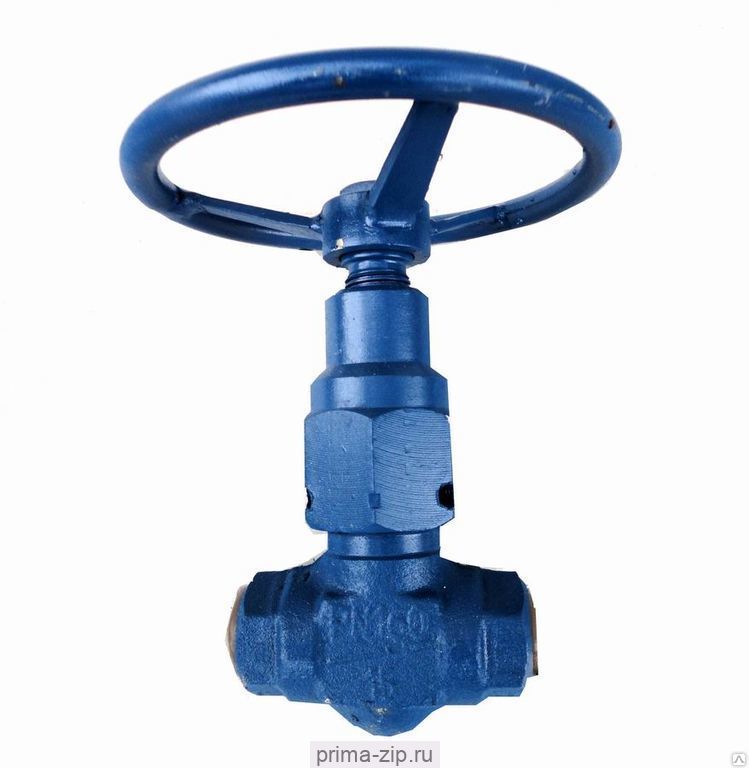

Клапан запорный 15с68нж Ду25 Ру160 муфтовый

Клапан запорный 15с68нж Ду25 Ру160 муфтовый
  • Цена сейчас: 0 руб. /шт с НДС
Клапан запорный сальниковый 15с68нж Ду25 Ру160 используется в трубопроводах коммунальной сферы, энергосистем и нефте-газовой промышленности.

Условия доставки

Вариант 1: Доставка через ТК "Деловые Линии".
Стоимость доставки: 0 руб.
Вариант 2: Доставка через ТК "СДЭК" .
Стоимость доставки: 0 руб.
Вариант 3: Ваш вариант доставки .
Стоимость доставки: 0 руб.

Описание Клапан запорный 15с68нж Ду25 Ру160 муфтовый

Клапаны (вентили) 15с68нж Ду25 Ру160 обычно используются на трубопроводах относительно небольших диаметров, так как в случае больших размеров приходится иметь дело с возрастанием усилий для управления клапаном и усложнять конструкцию для правильной посадки затвора на седло корпуса.

Расчетная рабочая среда клапана 15с68нж - вода, пар, жидкие и газообразные нефтепродукты. Для изготовления корпуса используется сталь 20. Температурный диапазон: -40 до +425 C0. Присоединение к трубопроводу - муфтовое.

Тип присоединения и материал прокладки выбирают в зависимости от условий работы клапанов (вентилей): давления, рабочей температуры и коррозионных свойств среды.

Технические характеристики и параметры клапана (вентиля) 15с68нж Ду25 Ру160

15с68нж Ду25 Ру160 - КЛАПАН ЗАПОРНЫЙ САЛЬНИКОВЫЙ
Параметр Значение
Наименование: Клапан запорный сальниковый
Обозначение: 15с68нж
Диаметр, мм (Ду / DN): 25
Нормальное давление, кгс/см2 (Ру): 160
Таблица-фигура: 15с68нж
Чертеж: КЗ 21216
Рабочая среда: вода, пар, жидкие и газообразные нефтепродукты
Температура рабочей среды, C0: -40 до +425
Материал корпуса: сталь 20
Тип присоединения: муфтовое


Габаритные размеры и масса клапана 15с68нж Ду25 Ру160

Наименование параметра Значение, мм
Длина (L) 130
Высота (H) 178,5
Масса (кг) 4,2

Строительная длина (L) - длина участка трубы, который клапан 15с68нж Ду25 Ру160 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода клапана до конца шпинделя в верхнем положении.

Клапан запорный 15с68нж Ду25 Ру160 муфтовый
