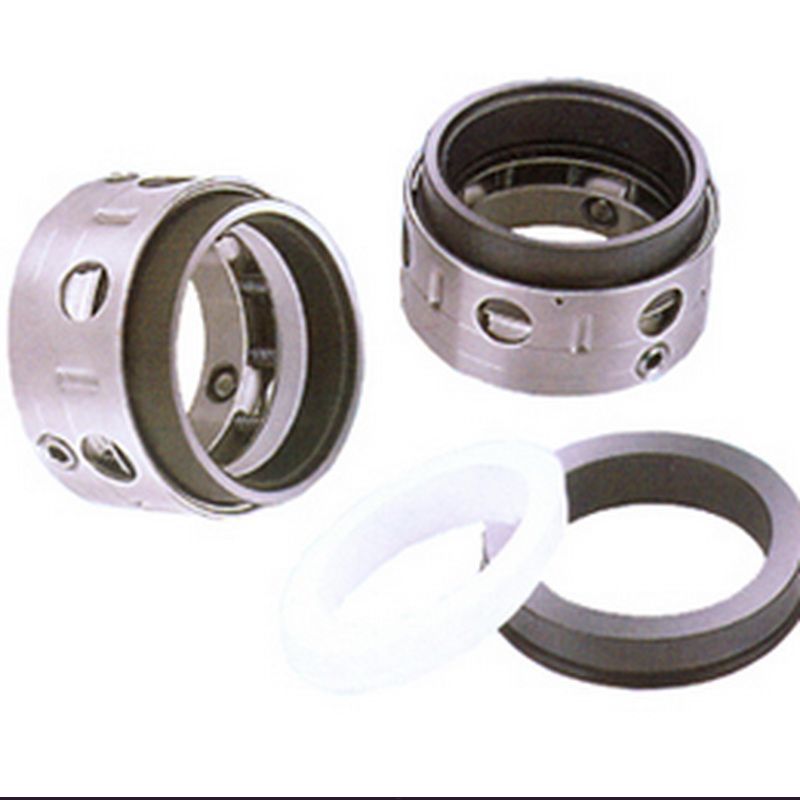

Торцовые уплотнения - 153, 113, 353, 313

• одинарное уплотнение
• гидравлически неразгруженное
• вращающийся поджимной узел
• не зависит от направления вращения
• соответствует DIN 24960, EN 12756
• взаимозаменяемо с уплотнениями зарубежных фирм

Марка 153

• одинарное уплотнение
• гидравлически разгруженное
• вращающийся поджимной узел
• не зависит от направления вращения
• соответствует DIN 24960, EN 12756
• взаимозаменяемо с уплотнениями зарубежных фирм

Марка 353

Марка 313

Назначение

Стандартная конструкция для условий химических, нефтехимических, нефтеперерабатывающих заводов, энергетики, целлюлозно-бумажной промышленности. Предназначена для герметизации валов насосов, перекачивающих агрессивные, ядовитые, токсичные и коррозионно-активные химические жидкости. Универсальность торцовых уплотнений позволяет устанавливать их на различные насосы отечественного и импортного производства.

Уплотняемые жидкости

Химикаты, растворители и др. коррозионно-активные среды. Чистые, с небольшим содержанием твердых включений и невысокой вязкостью.

Оборудование

Центробежные насосы, компрессоры, перемешивающие аппараты и др. оборудование с вращающимися валами.

Конструктивные особенности

• простая и компактная конструкция;
• устанавливается на гладком валу;
• гидравлическая разгрузка (353, 313) снижает влияние повышенного давления жидкости;
• набор мелких пружин (153, 353) обеспечивает равномерность нагрузки на стык пары трения;
• центральная пружина (113, 313) обеспечивает повышенную коррозионную стойкость конструкции;
• с помощью установочных винтов легко обеспечивается легкий монтаж уплотнения и удобная регулировка установочного размера.

Давление

• 8 кгс/см ² (марки 153, 113);
• 16 кгс/см² (марки 353, 351).

Температура

• от минус 50°С до плюс 220°С.

Диаметр валов

• 20-130 мм.

Исполнение по материалам

металлические детали – нержавеющая сталь марок К, Е, И; пружина – стали К, Е, И, хастеллой; вторичное уплотнение – фторопласт Ф4; материалы пар трения – углеграфит с пропиткой, силицированные графиты, карбид кремния, карбид вольфрама.

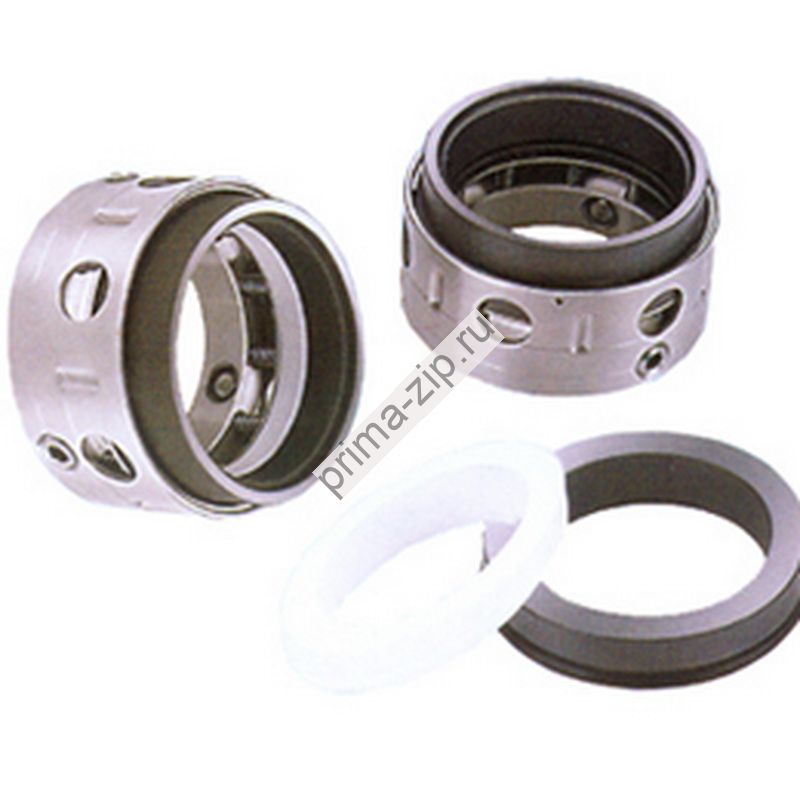

торцевое уплотнение 153/153.2.033.442КК
