Задвижки 30с41нж весь спектр размеров
Описание Задвижки 30с41нж весь спектр размеров
Задвижки 30с41нж -относится к одной из наиболее популярных моделей арматуры запорного типа с выдвижным шпинделем.
Данный тип изделий применяется на любых трубопроводах, рабочая среда в которых не является агрессивной по отношению к литейной стали марки 20Л-25Л.
К неагрессивным средам не воздействующим на элементы задвижки относятся:
— холодная/горячая вода;
— пар;
— газ;
— жидкие неагрессивные нефтепродукты и нефть;
Для транспортировки сред, содержащих грубые частицы перед задвижкой 30с41нж устанавливают фильтр, который препятствует попаданию частиц в запорный механизм.
Каждое изделие сопровождается паспортом товара с гарантией от производителя. При необходимости, может комплектоваться коф (комплектом ответных фланцев). Назначенный срок службы изделия - 20 лет.
В задвижках 30с941нж и 30лс941нж, при согласовании с заказчиком, имеется возможность комплектования электроприводом.
Расшифровка маркировки (обозначения) задвижек
Например, 30с941нж Ду80:
30 – тип арматуры. 30 - задвижка
с – материал корпуса. с – сталь углеродистая, лс - сталь легированная
9 – тип привода. 9 - электрический
41 – номер модели
нж – материал уплотнительной поверхности. нж – нержавейка
Ду80 – рабочий диаметр. Ду80 - 80 мм

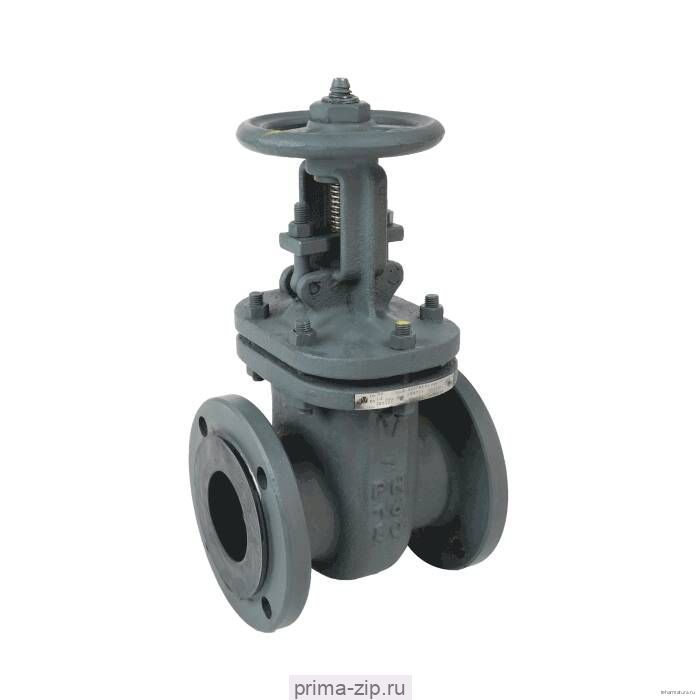

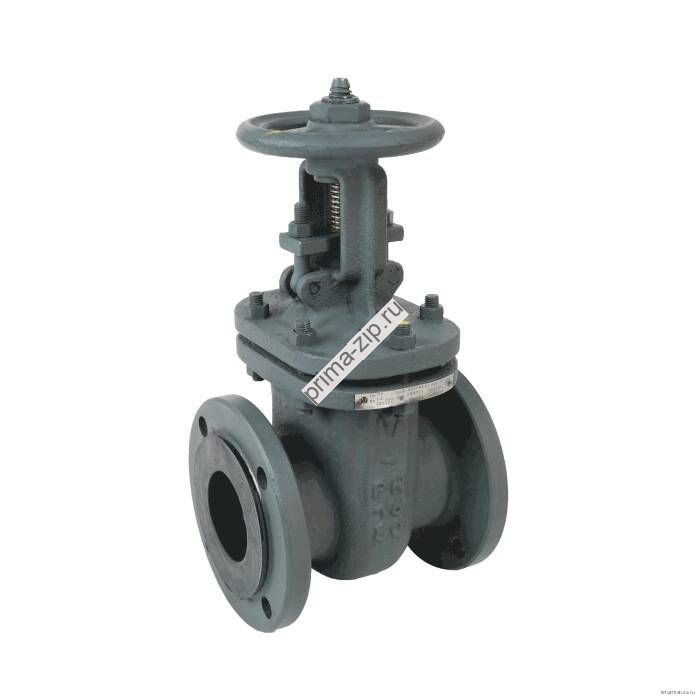

Устройство задвижки ЗКЛ-2 РУ16 30с41нж стальной клиновой фланцевой с выдвижным шпинделем
- Корпус: сталь 20Л-25Л, 30ХМЛ, 20ГЛ, 20ГМЛ с наплавкой уплотнительных поверхностей 08Х20Н9Г7Т
- Крышка: сталь 20Л-25Л, 30ХМЛ, 20ГЛ, 20ГМЛ
- Клин (диски): сталь 20Л-25Л, 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т
- Шпиндель: 20Х13
- Втулка резьбовая: бронза БрАЖ 9-4
- Гайка ГОСТ 7805 ГОСТ 9064
- Болт, шпилька ГОСТ Р ИСО ГОСТ
- Болт откидной: сталь 35, 40X
- Уплотнение между корпусом и крышкой (прокладка): паронит ПОН-Б, ПМБ, ПУТГ, СНП
- Набивка сальника: кольца ТРГ
- Маховик: сталь 25Л, ВЧ50
Задвижка стальная 30с41нж: технические характеристики
Требования герметичности в соответствии с ГОСТ 9544-2015.
Присоединительные фланцы по ГОСТ 33259 (стальные) + с L + 70мм.
Габаритные размеры изделий задвижки 30с41нж
| НАИМЕНОВАНИЕ | DN мм | L мм | D мм | D1 мм | n | d мм | H мм | D0 мм | МАССА кг |
|---|---|---|---|---|---|---|---|---|---|
| 30с41нж DN50 PN16 | 50 | 180 / 250 | 160 | 125 | 4 | 18 | 380 | 160 | 18 |
| 30с41нж DN80 PN16 | 80 | 210 / 280 | 195 | 160 | 4 | 18 | 480 | 210 | 32 |
| 30с41нж DN100 PN16 | 100 | 230 / 300 | 215 | 180 | 8 | 18 | 565 | 210 | 43 |
| 30с41нж DN150 PN16 | 150 | 280 / 350 | 280 | 240 | 8 | 22 | 810 | 310 | 85 |
| 30с41нж DN200 PN16 | 200 | 330 / 400 | 335 | 295 | 12 | 22 | 1000 | 310 | 132 |
| 30с41нж DN250 PN16 | 250 | 450 | 405 | 355 | 12 | 26 | 1245 | 400 | 262 |
| 30с41нж DN300 PN16 | 300 | 500 | 460 | 410 | 12 | 26 | 1355 | 480 | 390 |
| 30с541нж DN350 PN16 | 350 | 550 | 520 | 470 | 16 | 26 | 1802* | Редуктор, тип "В" | 450 |
| 30с541нж DN400 PN16 | 400 | 600 | 580 | 525 | 16 | 30 | 2259* | Редуктор, тип "В" | 615 |
| 30с541нж DN500 PN16 | 500 | 700 | 710 | 650 | 20 | 33 | 2569* | Редуктор, тип "В" | 1006 |
Материал основных деталей
| Корпус, крышка | Ст.20Л-25Л, 30ХМЛ, 20ГЛ, 20ГМЛ |
| Шпиндель | Ст.20Х13 |
| Втулка резьбовая | Бронза Бр.АЖ 9-4 |
| Сальник | Ст.20Л-25Л; ВЧ 50 |
| Сальниковое уплотнение | ТРГ |
| Уплотнение затвора | Наплавленная коррозионно-стойкая сталь 08Х20Н9Г7Т |
Основные технические данные
| Технические условия (ТУ) | ТУ 3741-001-57248197 | |
| ГОСТ изделий | ГОСТ 5762-2002 | |
| Рабочая среда | газ, холодная вода, горячая вода, пар, жидкие неагрессивные нефтепродукты | |
| Материал корпуса сталь | 20Л-25Л ГОСТ 977-88; 20ГЛ/20ГМЛ ГОСТ 977-88; 30ХМЛ ГОСТ 977-88 | |
| Класс герметичности затвора | Класс А, ГОСТ 9544-2015 | |
| Температура рабочей среды | от -40°С до +450°С | от -60°С до +450°С |
| Климатическое исполнение | У1 по ГОСТ 15150-69 | ХЛ1 по ГОСТ 15150-69 |
| Способ управления | Ручной (маховик) | |
| Сертификат о соответсвии | № ЕАЭС RU С-RU.АЯ54.В.00028/20 до 16.04.2025г. | |
| Декларация о соответствии | № ЕАЭС RU Д-RU.АЯ54.В.02850/20 до 08.04.2025г. / № ЕАЭС RU Д-RU.АЯ54.В.02860/20 до 17.04.2025г. | |
| Сертификат пром. безопасности | № СДС.ТТПБ.1.00454 до 13.12.2027г. | |
| Сертификат сейсмостойкости | № POCC RU.31771.04ЖЗМ1/ОС.29.2021 до 14.06.2026 г. | |
| Номинальное давление | 1,6 МПа | |
| Тип соединения (коф) | фланцевый | |
| Исполнение для PN 1,6 МПа | фланцы корпуса – В/исп.1, возможно – E/исп.2 и F/исп.3 | ГОСТ 33259-2015 ответные фланцы – В/исп.1, возможно – E/исп.2 и F/исп.3 | ГОСТ 33259-2015 |
|
| НОМИНАЛЬНЫЙ ДИАМЕТР DN, мм | 50 / 80 / 100 / 150 / 200 / 250 / 300 / 350 / 400 / 500 | |
