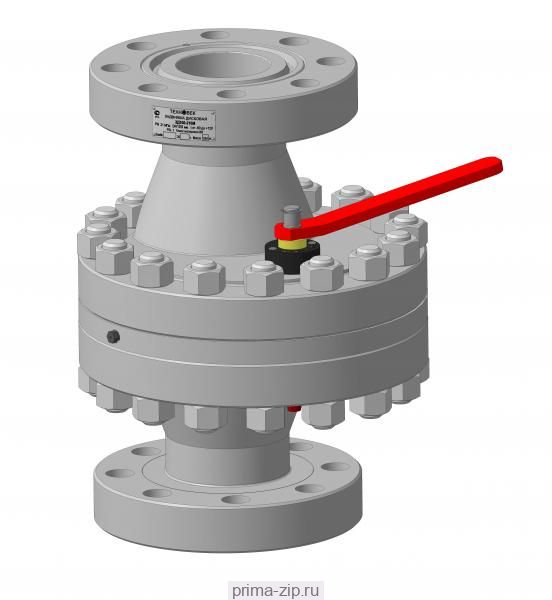

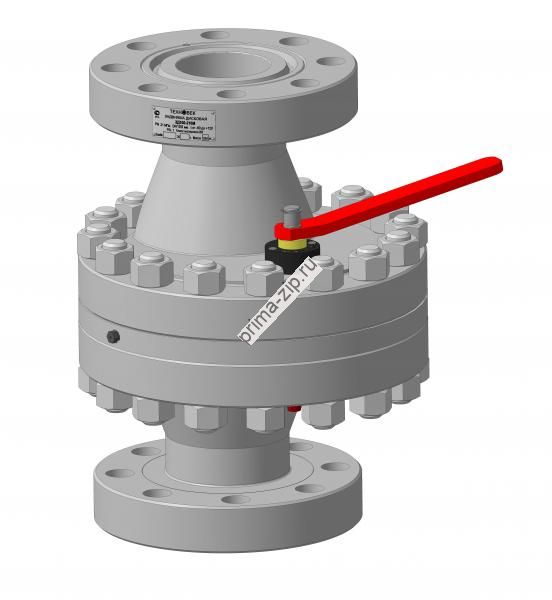

Задвижка дисковая ЗД 100х210 с КОФ
Описание Задвижка дисковая ЗД 100х210 с КОФ
Задвижка ЗД 100x21 (210) предназначена для установки на трубопроводы высокого давления или для работы в составе фонтанных или нагнетательных арматур.
Конструкция запорного органа: дисковые;
Ду (DN): Ду100;
Задвижка предназначена для установки на трубопроводы высокого давления или для работы в составе фонтанных или нагнетательных арматур.
— Класс герметичности: А
— Давление: 210 (ат)
— Рабочая среда: Вода, Газ, Масло
— Диаметр: 100 (мм)
— Вес: 192 (кг)
Уникальная особенность конструкции задвижки позволила получить ряд преимуществ по сравнению с задвижками «классической» конструкции:
- «открытие-закрытие» задвижки осуществляется рукояткой
- свободные внутренние объемы минимальны (так как шибер вращается вокруг своей оси), что позволяет исключить замерзание рабочей среды в полостях при низких температурах
Конструкция запорного органа: дисковые;
Ду (DN): Ду100;
Задвижка предназначена для установки на трубопроводы высокого давления или для работы в составе фонтанных или нагнетательных арматур.
— Класс герметичности: А
— Давление: 210 (ат)
— Рабочая среда: Вода, Газ, Масло
— Диаметр: 100 (мм)
— Вес: 192 (кг)
Технические характеристики задвижки ЗД 100x210
Присоединительные размеры фланцев задвижек|
Обозначение |
Dn, мм |
Pn, МПа |
L, мм |
D, мм |
D1, мм |
D2, мм |
n, шт. |
d, мм |
H, мм |
h, мм |
Исполнение |
|
ЗД 100x21 |
100 |
21 (210) |
511 |
292 |
235 |
149,2 |
8 |
32 |
402 |
53 |
ГОСТ 12815 |
|
Технические характеристики |
|
| Рабочая среда | Вода техническая, нефть с объемным содержанием CO2 и H2S до 6%, природный газ,содержащий жидкие углеводороды, этиленгликоль, метанол, турбинные масла, воду и механические примеси |
| Температура окружающей среды, °С |
-60...+45 |
| Температура рабочей среды, °С |
не более 110 |
| Герметичность затвора, класс, ГОСТ9544-2005 |
А |
| Рабочее положение |
Открыто |
| Направление подачи рабочей среды |
Любое |
| Положение на трубопроводе |
Любое |
| Присоединение к трубопроводу |
Фланцевое |
| Полный срок службы, лет, не менее |
15 |
| Полный средний ресурс, циклов, не менее |
1800 |
| Наработка на отказ, циклов, не менее |
600 |
