клапан предохранительный т-31мс-3 ду50 ру64
Описание клапан предохранительный т-31мс-3 ду50 ру64

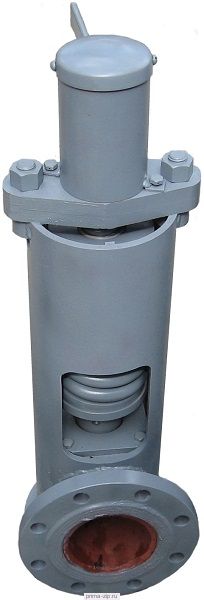

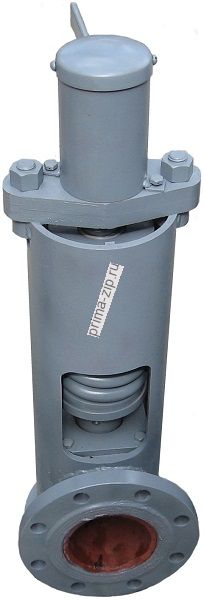

Клапан предохранительный пружинный с демпфером угловой Т-31МС-3 Ду50 Ру64 используется в трубопроводах коммунальной сферы, энергосистем и нефте-газовой промышленности.
Клапаны (вентили) Т-31МС-3 Ду50 Ру64 обычно используются на трубопроводах относительно небольших диаметров, так как в случае больших размеров приходится иметь дело с возрастанием усилий для управления клапаном и усложнять конструкцию для правильной посадки затвора на седло корпуса.
Расчетная рабочая среда клапана Т-31МС-3 - пар. Для изготовления корпуса используется сталь 20. Температурный диапазон: до +425 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80.
Тип присоединения и материал прокладки выбирают в зависимости от условий работы клапанов (вентилей): давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры клапана (вентиля) Т-31МС-3 Ду50 Ру64
|
Габаритные размеры и масса клапана Т-31МС-3 Ду50 Ру64
| Наименование параметра | Значение, мм |
| Длина (L) | 130 |
| Высота (H) | 550 |
| Масса (кг) | 44,2 |
Строительная длина (L) - длина участка трубы, который клапан Т-31МС-3 Ду50 Ру64 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода клапана до конца шпинделя в верхнем положении.
