Вентиль 15с18п
Описание Вентиль 15с18п
Клапаны (вентили) 15с18п Ду50 Ру25 обычно используются на трубопроводах относительно небольших диаметров, так как в случае больших размеров приходится иметь дело с возрастанием усилий для управления клапаном и усложнять конструкцию для правильной посадки затвора на седло корпуса.
Расчетная рабочая среда клапана 15с18п - аммиак, топливный газ. Для изготовления корпуса используется сталь 25Л. Температурный диапазон: -40 до +150 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80.
Тип присоединения и материал прокладки выбирают в зависимости от условий работы клапанов (вентилей): давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры клапана (вентиля) 15с18п Ду50 Ру25
 |
|

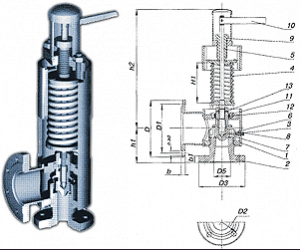

Габаритные размеры и масса клапана 15с18п Ду50 Ру25
| Наименование параметра | Значение, мм |
| Высота (H1) | 296 |
| Длина (L) | 230 |
| Высота (H) | 280 |
| Масса (кг) | 18,5 |
Строительная длина (L) - длина участка трубы, который клапан 15с18п Ду50 Ру25 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода клапана до конца шпинделя в верхнем положении.
