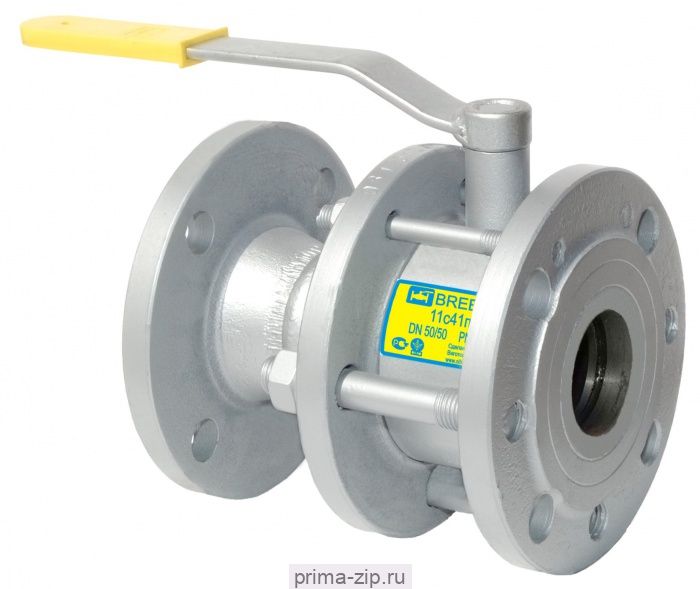

Кран шаровый фланцевый разборный 11с41п Ру-16 Ду-250/200
Описание Кран шаровый фланцевый разборный 11с41п Ру-16 Ду-250/200
Краны 11с41п широко применяются на различных трубопроводах и технологических линиях, осуществляющих подачу воды, газа, нефти и других слабоагрессивных сред в температурном диапазоне от -30 оС до 200 оС.
|
11с41п - Кран шаровой стальной фланцевый BREEZE Т Диапазон размеров: DN 50 - DN 200; Класс давления: PN 16 для кранов Ду 50 - Ду 200; Тип присоединения:
|
|
Преимущества 11с41п
- удобный монтаж и обслуживание;
- низкий уровень гидравлического сопротивления;
- мгновенное перекрытие рабочего потока;
- удобная конфигурация корпуса позволяет с лёгкостью обустраивать дополнительную теплоизоляцию;
- небольшая масса;
- возможность монтажа в любом положении.
Конструктивные особенности 11с41п
На фоне обычных кранов, шаровые краны 11с41п обладают рядом конструктивных отличий, которые оказывают положительное влияние на их характеристики. Корпус изготавливается из углеродистой стали 20. Шаровая пробка и шток выполнены из нержавеющей стали. Для повышения уровня герметичности, шток обустраивается системой двойного уплотнения.
Разборный корпус 11с41п позволяет осуществлять ремонт и обслуживание крана без снятия устройства с трубопровода.
Также конструкция включает специальный элемент, который обеспечивает плавное перемещение запорного механизма, что исключает возникновение гидродинамических ударов. Полное прижимание уплотнительного кольца реализуется с помощью тарелочной пружины.
Материал составных частей кранов стальных шаровых
| № | Деталь | Стандарт |
|---|---|---|
| 1 | Пробка шаровая | Сталь 14Х17Н2 ГОСТ 5632 |
| 2 | Шток | Сталь 20Х13 ГОСТ 5632 |
| 3 | Патрубок | Сталь 20 ГОСТ 1050 |
| 4 | Корпус | Сталь 20 ГОСТ 1050 |
| 5 | Стакан | Сталь 20 ГОСТ 1050 |
| 6 | Кольцо уплотнительное шара | Фторопласт Ф4К20 ГОСТ 10007 |
| 7 | Втулка крепежная | Сталь 08Х13 ГОСТ 5632 |
| 8 | Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
| 9 | Шайба упорная | Сталь 3 ГОСТ 103 |
| 10 | Прокладка штока | Фторопласт Ф4 ГОСТ 10007 |
| 11 | Кольцо уплотнительное штока | Резина ИРП-1287 ГОСТ 9833 |
| 12 | Штифт | Сталь 45Х ГОСТ 4543 |
| 13 | Рукоятка | Сталь 3 ГОСТ 103 |
| 14 | Винт | ГОСТ 7798 |
| * | Фланец | Сталь 3сп ГОСТ 535 |
