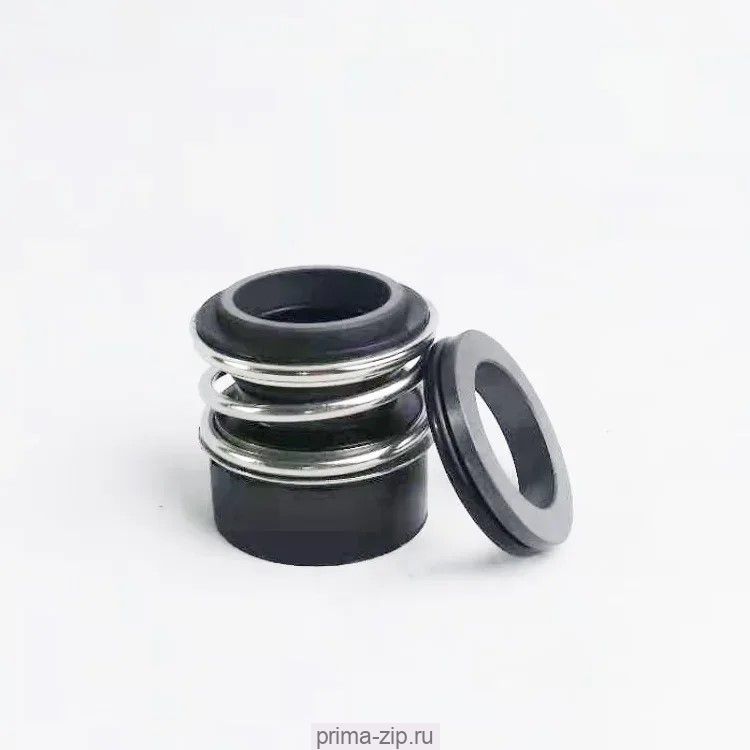

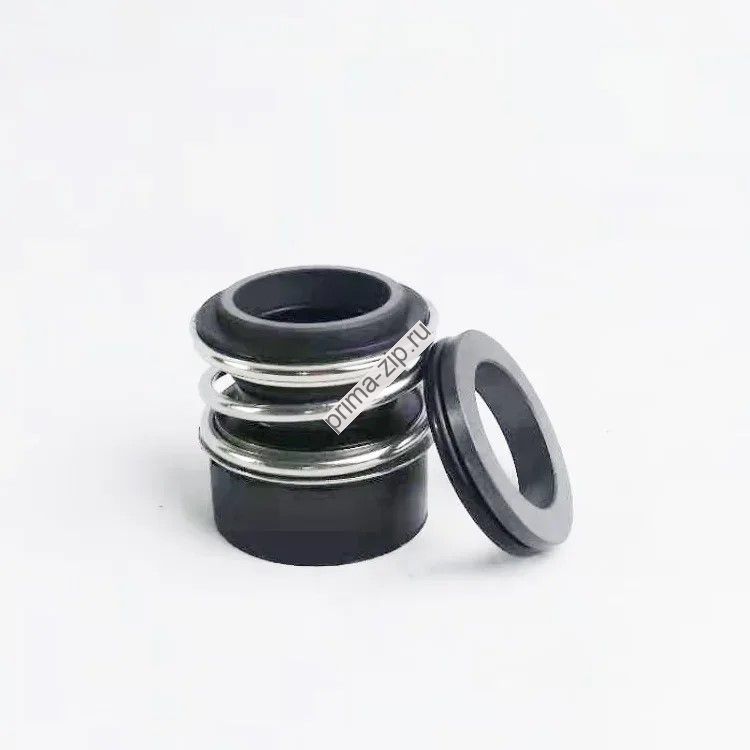

R00007001 Торцевое уплотнение DAB CM D.28 мм
Описание R00007001 Торцевое уплотнение DAB CM D.28 мм
Торцевое уплотнение MG13/28 G6, D.28 мм
Страна происхождения - Польша
для насосов DAB серий CM(-G) 65-80-100, CP(-G) 65-80-100, DCM-G 65-80-100, DCP-G 65-80-100, KDN 40-50-65, NKM(-G) 32-40-50-65-80, NKP(-G(E)) 32-40-50-65-80
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
| Наименование | d1 | d3 | d7 | L33 | L4 | d12 | L14 |
| Уплотнение торцевое MG13-28 | 28 | 49.0 | 43.0 | 42.5 | 7.5 | 42.0 | 9.0 |
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
