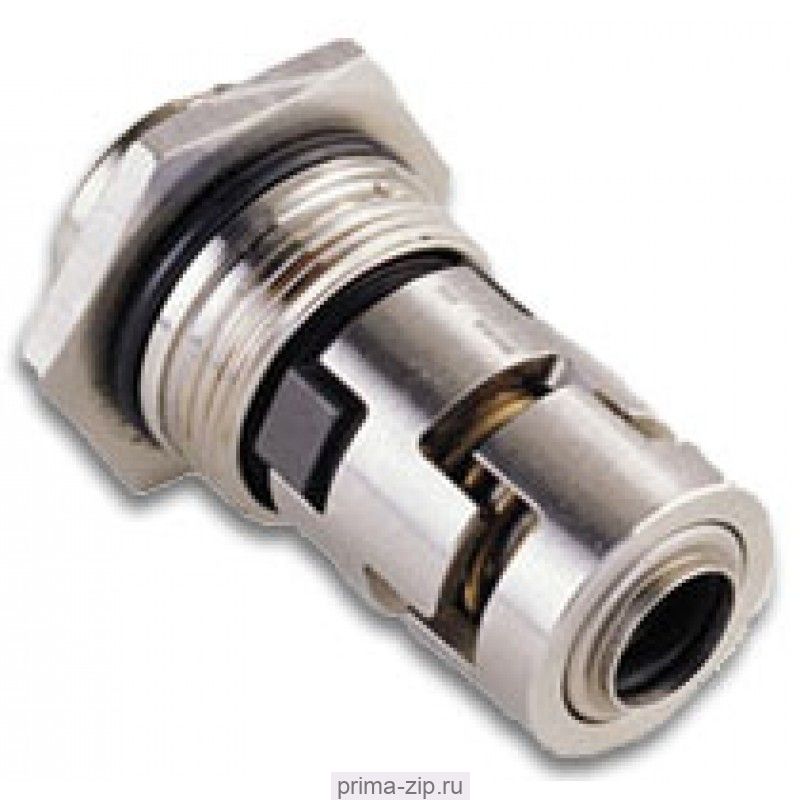

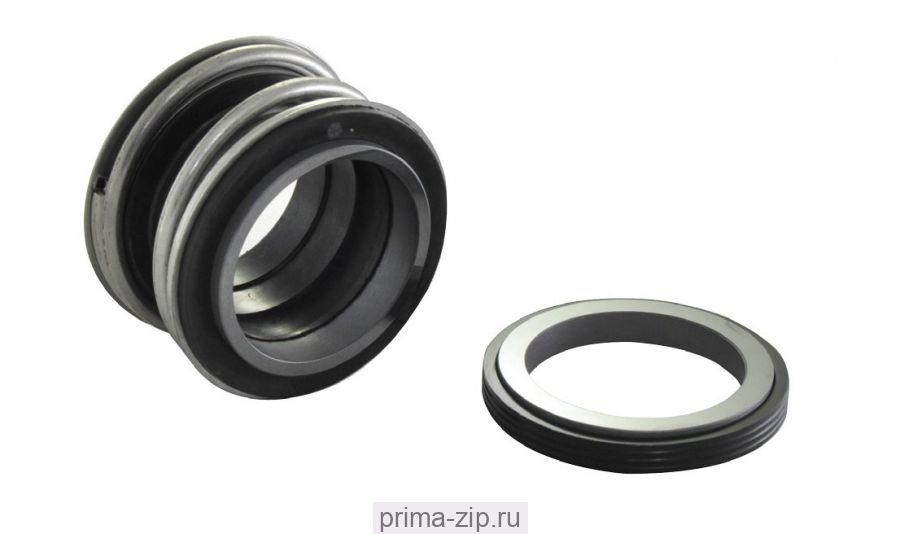

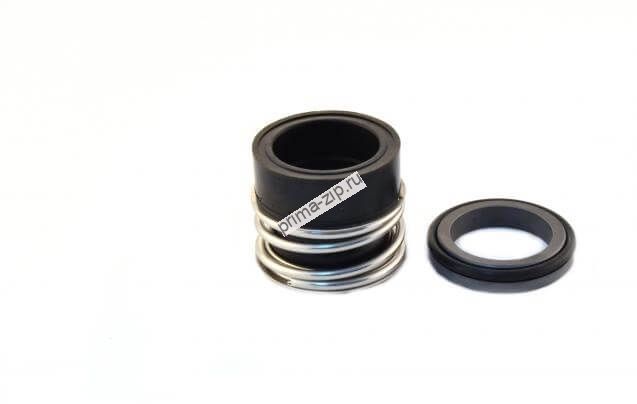

Торцевое уплотнение DAB CM-G 100-1320/A/BAQE/4
Описание Торцевое уплотнение DAB CM-G 100-1320/A/BAQE/4

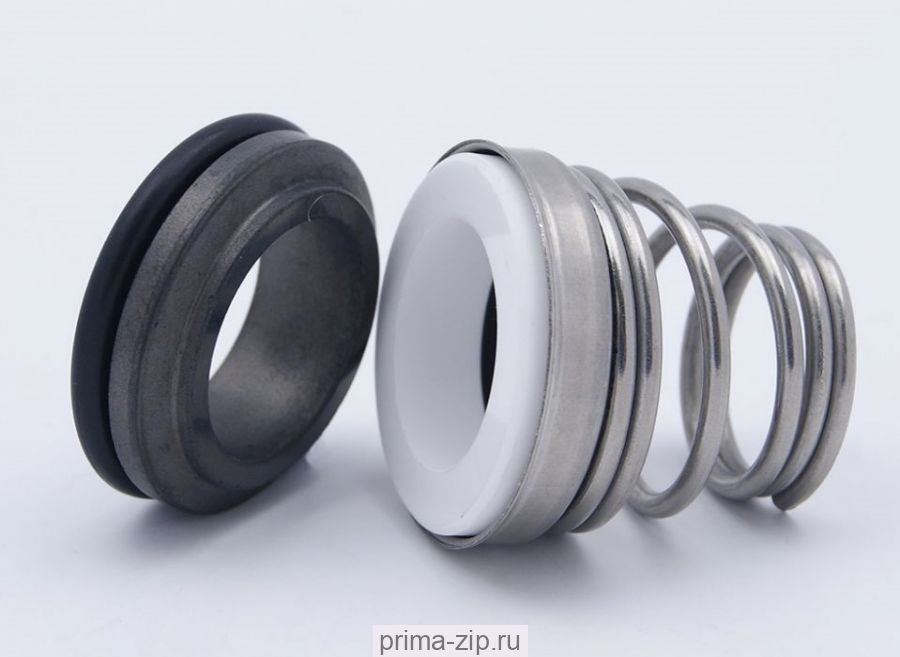

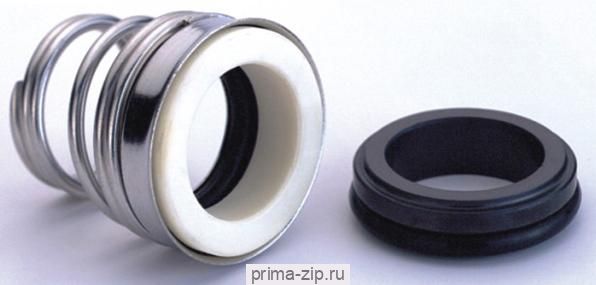

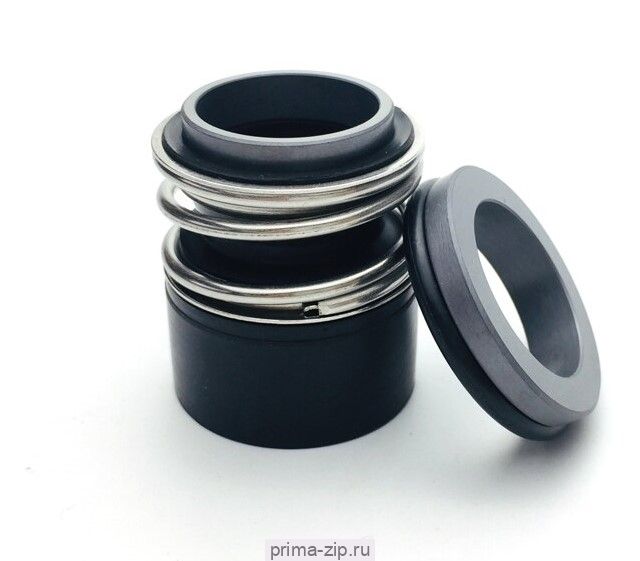

Торцевое уплотнение SNMG 13-38mm Car /Sic/EPDM/G6
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)

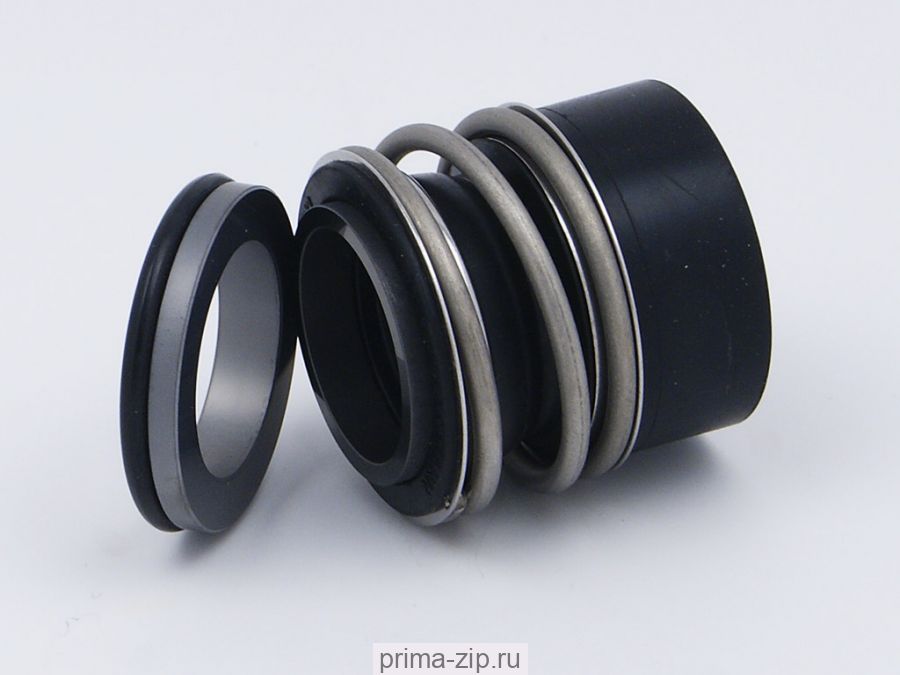

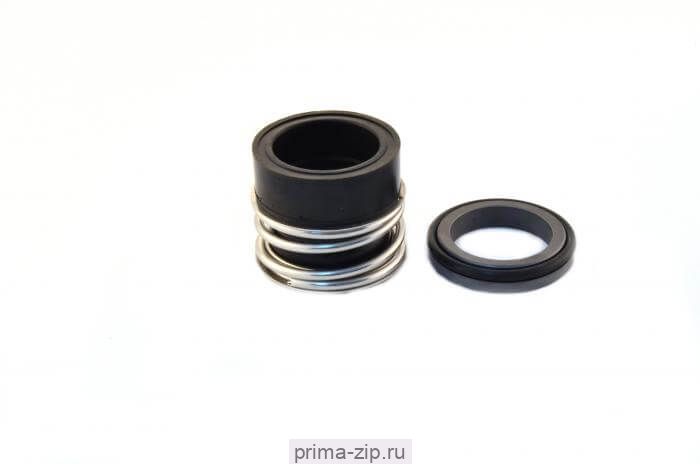

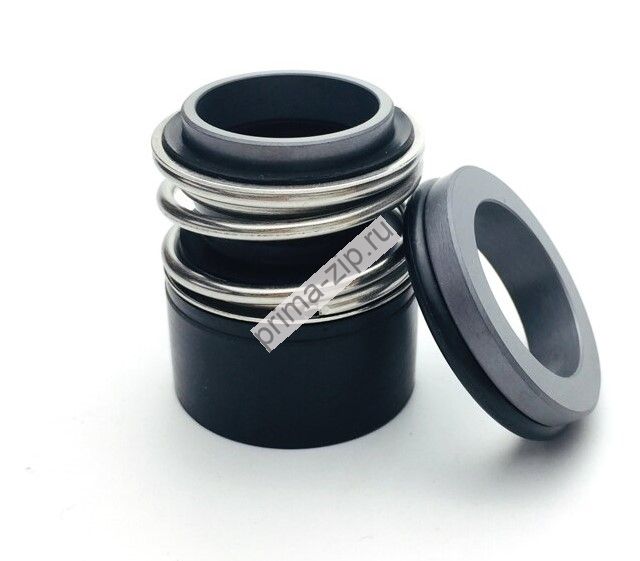

Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
| Наименование |
d1 | d3 | d7 | L33 | L4 | d12 | L14 |
| SNMG 13-38mm Car /Sic/EPDM/G6 | 38 | 59.0 | 56.0 | 46.0 | 9.0 | 55.0 | 10.3 |
