| НАИМЕНОВАНИЕ |
ДИАМЕТР |
ДАВЛЕНИЕ |
ЦЕНА В ЕВРО БЕЗ НДС |

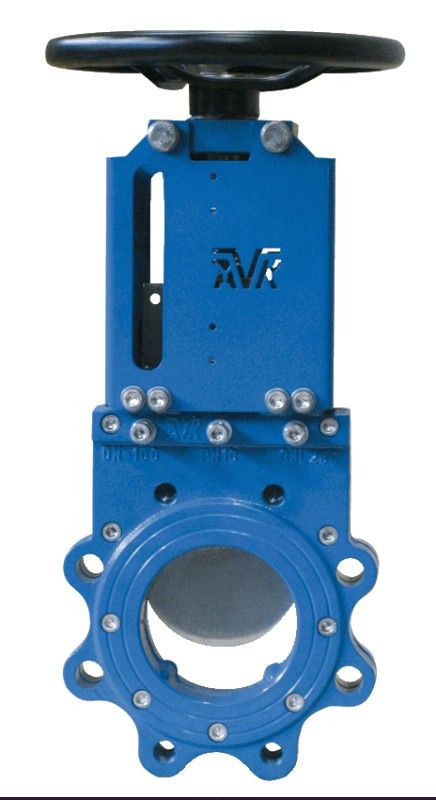

AVK Шиберная задвижки с невыдвижным шпинделем и маховиком 702/10
|
| 50 |
Pn 10 |
526,18 |
| 65 |
Pn 10 |
538,36 |
| 80 |
Pn 10 |
618,89 |
| 100 |
Pn 10 |
637,13 |
| 125 |
Pn 10 |
760,14 |
| 150 |
Pn 10 |
913,64 |
| 200 |
Pn 8 |
1 143,27 |
| 250 |
Pn 8 |
2 129,36 |
| 300 |
Pn 6 |
2 678,29 |
| 350 |
Pn 6 |
3 934,54 |
| 400 |
Pn 5 |
4 461,36 |
| 450 |
Pn 5 |
5 458,97 |
| 500 |
Pn 4 |
4 942,79 |
| 600 |
Pn 4 |
8 476,17 |
|
Технические характеристики:
|
| Назначение: |
| Для воды и сточных вод с температурой до макс. +70°С |
| Испытания: |
| Гидравлические испытания:
Седло : 1 х PN
Корпус: 1,5 х PN
Рабочее давление и давление испытаний указаны на обороте листа
|
| Дополнительные принадлежности по запросу: |
| Корпус из нержавейки AISI 316
Прокладки из витона (макс. 260° С), тефлона (макс. 220° С) или EPDM
|
| Материалы: |
| Корпус |
Серый чугун GG-25 по DIN 1691 |
| Покрытие |
Полиэфир, устойчивый к ультрафиолетовым лучам, RAL 5017 мин. 150 μ |
| Шток, болт уплотнения, толкатель и шибер |
Нержавеющая сталь AISI 316 |
| Гайка штокаbr |
Бронза |
| Прокладка корпуса и сальник уплотнения |
Резина NBR |
| Стойка, подшипник |
Сталь st. 52 |
| Болты, гайки |
Нержавеющая сталь AISI 316 |
| Устройство привода: |
| Штурвал |
Серый чугун GG-25 по DIN 1691 |
| Шпилька с резьбой |
Нержавеющая сталь AISI 316 |
| Шайба |
Бронза |
| Рычаг, кронштейн рычаг коромысло, ухо |
Сталь st. 52 |
| Технические характеристики: |
|
|

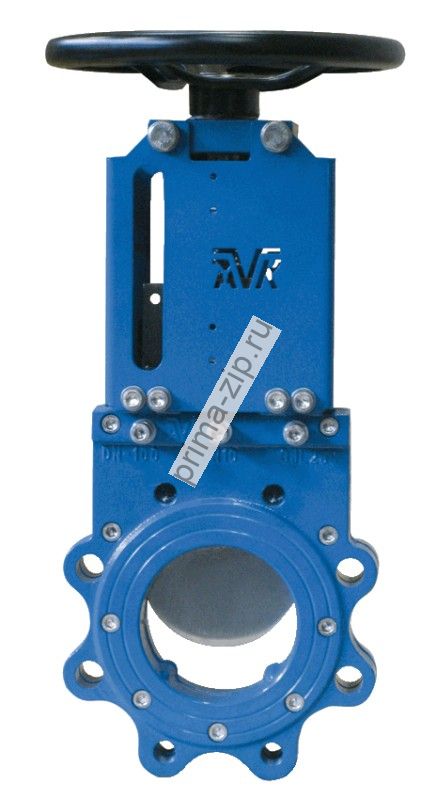

AVK Шиберная задвижки с невыдвижным шпинделем и маховиком 702/20
|
| 50 |
Pn 10 |
526,18 |
| 65 |
Pn 10 |
538,36 |
| 80 |
Pn 10 |
618,89 |
| 100 |
Pn 10 |
637,13 |
| 125 |
Pn 10 |
760,14 |
| 150 |
Pn 10 |
913,64 |
| 200 |
Pn 8 |
1 143,27 |
| 250 |
Pn 8 |
2 129,36 |
| 300 |
Pn 6 |
2 678,29 |
| 350 |
Pn 6 |
3 934,54 |
| 400 |
Pn 5 |
4 461,36 |
| 450 |
Pn 5 |
5 458,97 |
| 500 |
Pn 4 |
4 942,79 |
| 600 |
Pn 4 |
8 476,17 |
|
Технические характеристики:
|
| Назначение: |
| Для воды и сточных вод с температурой до макс. +70°С |
| Испытания: |
| Гидравлические испытания:
Седло : 1 х PN
Корпус: 1,5 х PN
Рабочее давление и давление испытаний указаны на обороте листа
|
| Дополнительные принадлежности по запросу: |
| Корпус из нержавейки AISI 316
Прокладки из витона (макс. 260° С), тефлона (макс. 220° С) или EPDM
|
| Материалы: |
| Корпус |
Серый чугун GG-25 по DIN 1691 |
| Покрытие |
Полиэфир, устойчивый к ультрафиолетовым лучам, RAL 5017 мин. 150 μ |
| Шток, болт уплотнения, толкатель и шибер |
Нержавеющая сталь AISI 316 |
| Гайка штокаbr |
Бронза |
| Прокладка корпуса и сальник уплотнения |
Резина NBR |
| Стойка, подшипник |
Сталь st. 52 |
| Болты, гайки |
Нержавеющая сталь AISI 316 |
| Устройство привода: |
| Штурвал |
Серый чугун GG-25 по DIN 1691 |
| Шпилька с резьбой |
Нержавеющая сталь AISI 316 |
| Шайба |
Бронза |
| Рычаг, кронштейн рычаг коромысло, ухо |
Сталь st. 52 |
| Технические характеристики: |
|
|
AVK Шиберная задвижки с электроприводом AUMA 702/70
|
| 50 |
Pn 10 |
2 711,31 |
| 65 |
Pn 10 |
2 711,31 |
| 80 |
Pn 10 |
2 945,34 |
| 100 |
Pn 10 |
2 991,61 |
| 150 |
Pn 10 |
3 225,64 |
| 200 |
Pn 8 |
4 458,94 |
| 250 |
Pn 8 |
5 328,31 |
| 300 |
Pn 6 |
5 796,36 |
| 350 |
Pn 6 |
8 039,62 |
| 400 |
Pn 5 |
8 974,83 |
| 450 |
Pn 5 |
10 002,58 |
| 500 |
Pn 4 |
10 377,19 |
| 600 |
Pn 4 |
13 065,38 |
|
Технические характеристики:
|
| Назначение: |
| Для воды и сточных вод с температурой до макс. +70°С |
| Испытания: |
| Гидравлические испытания:
Седло : 1 х PN
Корпус: 1,5 х PN
Рабочее давление и давление испытаний указаны на обороте листа
|
| Дополнительные принадлежности по запросу: |
| Корпус из нержавейки AISI 316
Прокладки из витона (макс. 260° С), тефлона (макс. 220° С) или EPDM
|
| Материалы: |
| Корпус |
Серый чугун GG-25 по DIN 1691 |
| Покрытие |
Полиэфир, устойчивый к ультрафиолетовым лучам, RAL 5017 мин. 150 μ |
| Шток, болт уплотнения, толкатель и шибер |
Нержавеющая сталь AISI 316 |
| Гайка штокаbr |
Бронза |
| Прокладка корпуса и сальник уплотнения |
Резина NBR |
| Стойка, подшипник |
Сталь st. 52 |
| Болты, гайки |
Нержавеющая сталь AISI 316 |
| |
|
| Устройство привода: |
| Маховичок, с невыдвижным штоком* (DN 50 - 600)
Маховичок, с выдвижным штоком* (DN 50 - 600)
Быстро закрывающий рычаг (DN 50 - 200)
Пневматический привод* (DN 50 - 800)
Исполнение выдвижного штока и фланца ISO предусматривает
соединение с приводом* (DN 50 - 1500)
Квадратная насадка штока для Т-образного ключа(DN 50 - 300)
* DN 50-300 модели с замкнутой рамой > DN 300 модели с незамкнутой рамой
|
|
