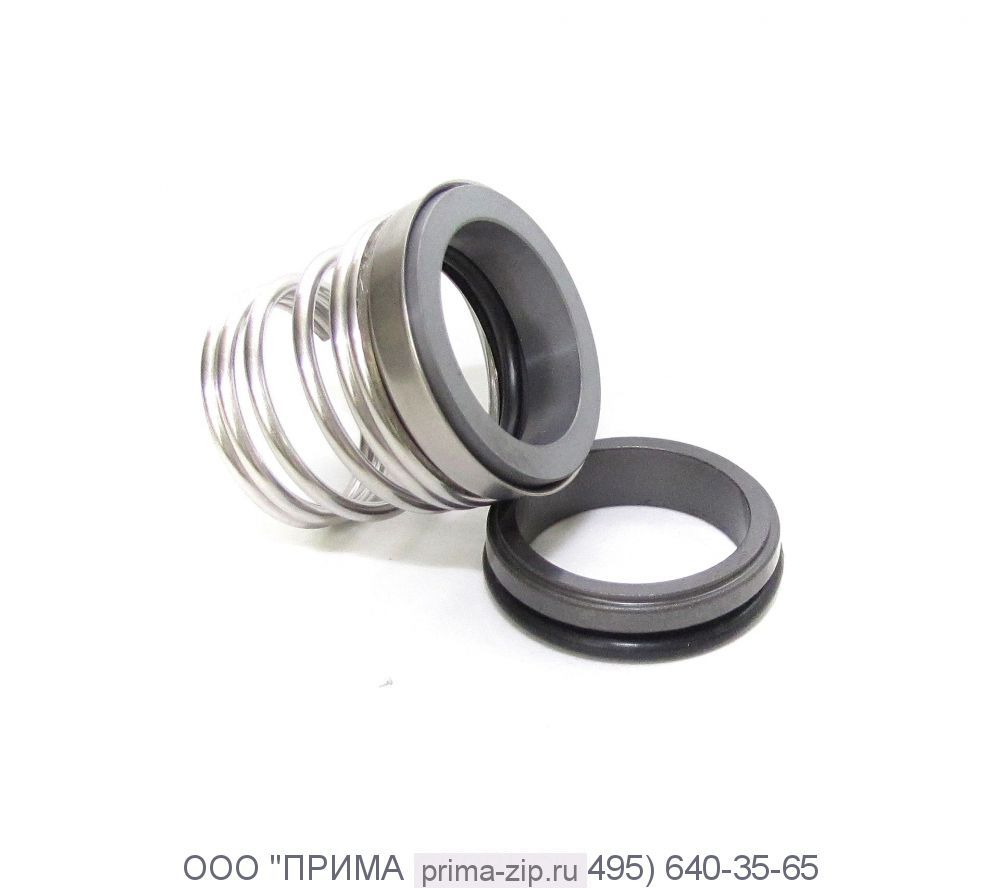

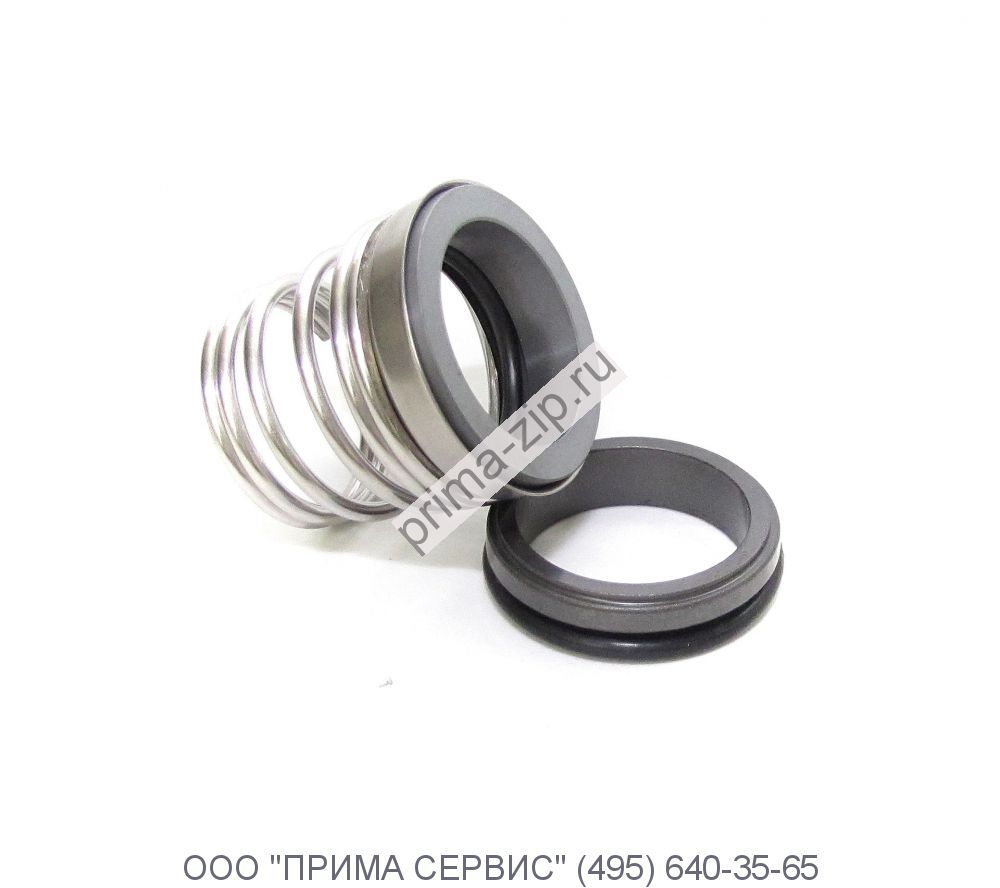

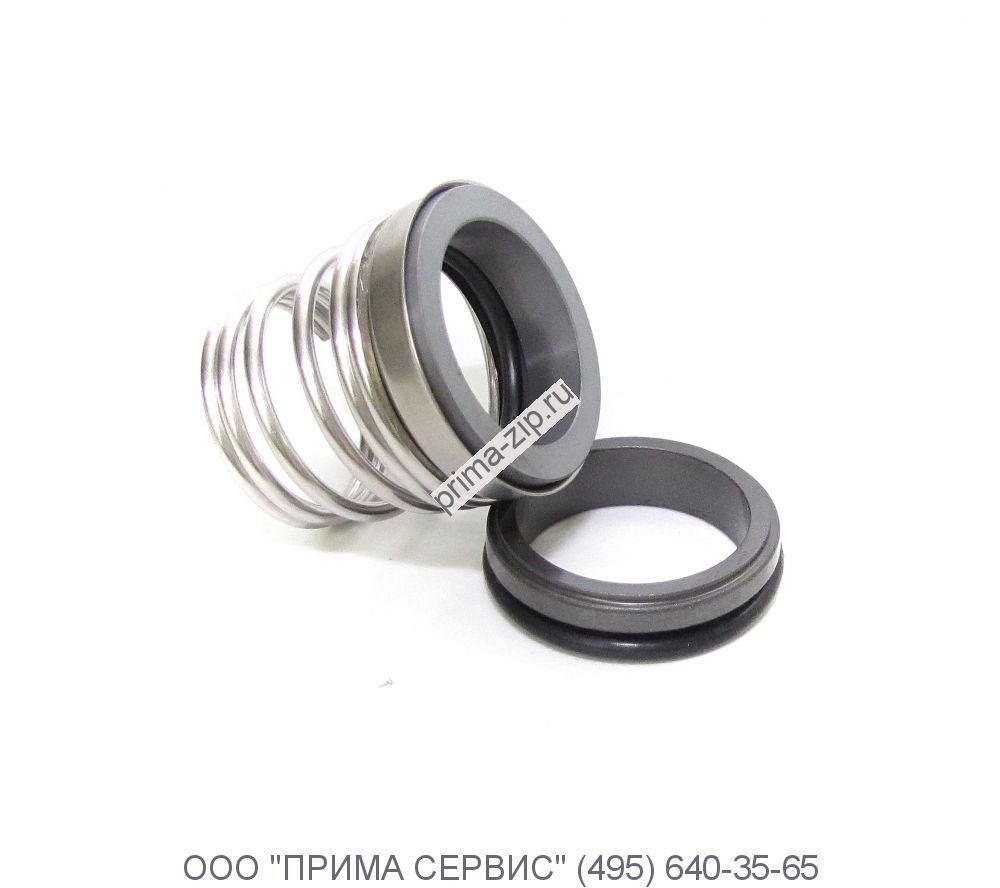

Торцевое уплотнение M112K.FRA

Торцевое уплотнение M112K.FRA   (BURGMANN BT-FN.NU, AESSEAL T04D, KROMA NS-DN, ROTEN UNITED 3, SNFNA)
Отличается от торцевого уплотнения 155 увеличенным размером неподвижного кольца
Недорогое одинарное уплотнение с конической пружиной для широкого спектра применения, применяется в насосах чистой воды, пищевой промышленности. Вращающееся кольцо герметизировано в корпусе вспомогательным кольцом круглого сечения

d1 = 10...40 мм
P = 0...14 бар
T= -50 ... 220 C


                                                                                                                                                                                           1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
  2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама)
  3-вторичные уплотнения (NBR, EPDM, VITON)
  4-пружина (сталь AISI 304, 316)
  5-обойма (сталь AISI 304, 316)


d1	d3	d6	d7	L3	L4
10	20	17	21	15	7
12	22	19	23	18	7
14	25	21	25	22	7
16	29	23	27	23	7
18	33	27	33	24	10
20	33	29	35	25	10
22	38	31	37	25	10
24	38	33	39	27	10
25	40	34	40	27	10
28	46	37	43	29	10
30	46	39	45	30	10
32	46	42	48	30	10
33	48	42	48	39	10
35	50	44	50	39	10
38	58	49	56	42	13
40	58	51	58	42	13
