Кран шаровой 11лс660п1
Описание Кран шаровой 11лс660п1

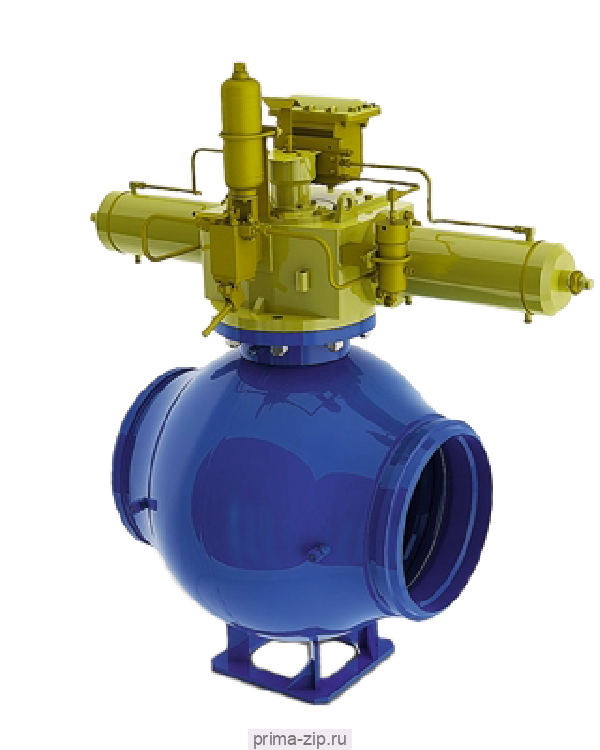

Кран шаровой 11лс660п1 с ручным управлением, пневмоприводом или электроприводом DN 50, 80/50, 80, 100 мм PN 8.0, 10.0, 16.0 МПа
Шаровые краны применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.
Герметичность затвора – по классу А (ГОСТ Р 54808-2011).
Присоединение к трубопроводу – под приварку, фланцевое, фланцевое с ответными фланцами.
Климатическое исполнение:
- умеренное (температура окружающей среды от –45 до +50 °С);
- холодное (температура окружающей среды от –60 до +40 °С).
Сейсмичность районов эксплуатации по 12-балльной шкале MSK-64 – до 9 баллов.
Краны изготавливаются различных модификаций: с ручным управлением, пневмоприводом и электроприводом. Возможна комплектация кранов электроприводами различных производителей.
Шаровые краны с пневмоприводами комплектуются блоками управления:
- ЭПУУ-7-4 (24 В) или ЭПУУ-7-5 (110 В) для DN 50 мм, PN 8.0, 10.0 МПа;
- ЭПУУ-7-7 (24 В) или ЭПУУ-7-8 (110 В) для DN 80, 100 мм, PN 8.0, 10.0 МПа;
- ЭПУУ-8 (24 В) или ЭПУУ-8-1 (110 В) для DN 50 мм, PN 16.0 МПа;
- ЭПУУ-8-2 (24 В) или ЭПУУ-8-3 (110 В) для DN 80, 100 мм, PN 16.0 МПа.
Возможна комплектация другими блоками управления.
Тип установки – надземная или подземная.Шаровые краны устанавливаются соосно с трубопроводом. Краны с ручным управлением допускается устанавливать в любом пространственном положении, краны с пневмоприводом и электроприводом – на горизонтальных участках трубопровода приводом вверх.
По требованию Заказчика возможно изготовление кранов с переходными катушками.
- Назначенный срок службы – 30 лет.
- Срок службы до списания – не менее 40 лет.
- Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.
- Изготовление и поставка – по ТУ 26-07-1435-95.
- Шаровые краны серии МА39025 изготавливаются по стандарту API Spec 6D.
Конструктивные особенности и преимущества:
- корпус крана состоит из двух штампованных полукорпусов и имеет один разъем, что уменьшает вероятность утечки газа во внешнюю среду;
- уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;
- высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке;
- затвор выполнен по схеме «пробка в опорах» с применением подшипников из металлофторопласта, облегчающих управление кранами;
- пневмоприводные краны имеют ручной дублер;
- блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки;
- напряжение управления – 24 или 110 вольт.
