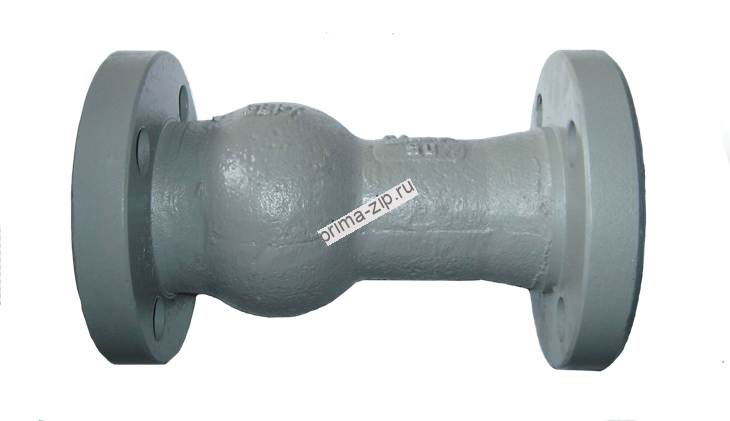

Клапан обратный поворотный 19с68нж, 19лс68нж, 19нж68нж, 19нж68бк
Описание Клапан обратный поворотный 19с68нж, 19лс68нж, 19нж68нж, 19нж68бк
атвор обратный фланцевый (клапан обратный фланцевый) 19с68нж, 19лс68нж, 19нж68нж предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69.
Затворы обратные фланцевые (клапаны обратные фланцевые) 19с68нж, 19лс68нж, 19нж68нж устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе
Герметичность затвора по ГОСТ Р 54808-2011
![](//st.sin-ppua.ru/8/2158/568/19c63.jpg)
Основные габаритные и присоединительные размеры
Затворы обратные фланцевые (клапаны обратные фланцевые) 19с68нж, 19лс68нж, 19нж68нж устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе
Герметичность затвора по ГОСТ Р 54808-2011
Тип клапана | Материал корпуса деталей | Присоединение к трубопроводу | Рабочая среда | Температура рабочей среды | Климатическое исполнение |
Обратный | Углеродистая сталь ст.20 | Фланцевое по ГОСТ Р 54432-2011 |
Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год | до +425 0С | У1 по ГОСТ 15150 |
Легированная сталь 09Г2С | ХЛ1 по ГОСТ 15150 | ||||
Нержавеющая сталь 12Х18Н10Т | до +550 0С | УХЛ1 по ГОСТ 15150 |
![](http://st.sin-ppua.ru/8/2158/568/19c63.jpg)
Основные габаритные и присоединительные размеры
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Рис. | ||||
L | D | D1 | D2 | d | |||||
50 | фланцевое тип 21 ГОСТ Р 54432-2011 | 6,3 | 300 | 47 | 175 | 135 | 22 | 4 | 1 |
80 | 380 | 77 | 210 | 170 | 22 | 8 | |||
100 | 430 | 94 | 250 | 200 | 26 | 8 | |||
150 | 550 | 142 | 340 | 280 | 33 | 8 | |||
200 | 650 | 198 | 405 | 345 | 33 | 12 | |||
200 (У)* | 250 | ||||||||
250 | 715 | 246 | 470 | 400 | 39 | 12 | |||
300 (У) * | 315 | 294 | 530 | 460 | 39 | 16 |
* - Укороченный вариант
