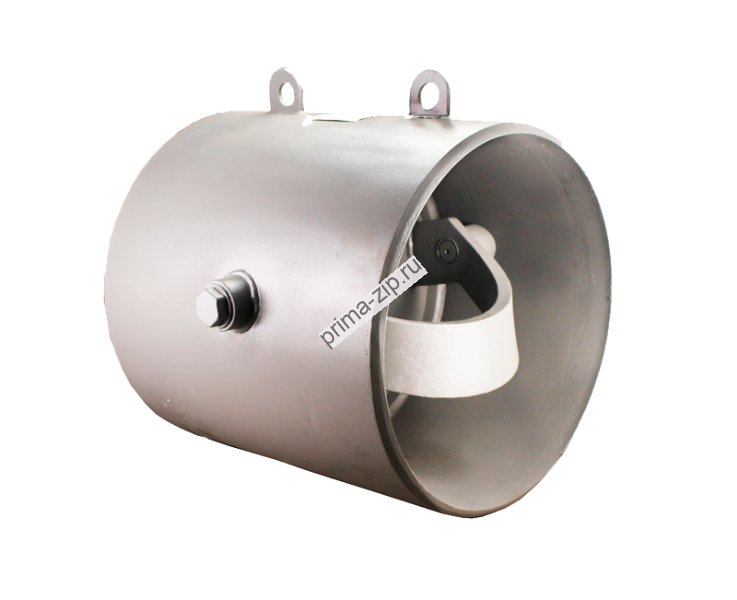

19с47нж Клапан обратный поворотный
Описание 19с47нж Клапан обратный поворотный
|
Среда — вода, пар при температуре до 450°С — 19с47нж; агрессивные среды нейтральные к материалам деталей затвора при температуре до 425°С — 19нж47нж (DN 200, 300, 600). Присоединение к трубопроводу — под приварку, фланцевое, стяжное Материал корпуса — углеродистая сталь; сталь 12Х18Н9Т |
|
Возникновение обратного потока может быть следствием снижения давления в рабочей среде или сбоев в работе насосного оборудования.
Существует несколько различных моделей 19с47нж, отличающихся по типу материала, из которого они изготовлены:
- 19с47нжУ1(19с47нж) – сталь20;
- 19лс47нжХЛ1– сталь 09г2с;
- 19нж47нжУХЛ1 – сталь 12Х18Н10Т.

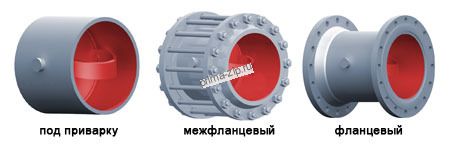

Монтаж клапана 19с47нж на трубопровод может реализовываться тремя способами:
- фланцевым,
- межфланцевым
- приварным.
Устройство 19с47нж предназначено для эксплуатации при температуре от -40 оС до 40 оС.
При установке на горизонтальный участок трубопровода, крепление осуществляется серьгами вверх, на вертикальных инженерных сетях клапан монтируется входным патрубком вниз.
Клапан 19с47нж является арматурой прямого действия и работает в автоматическом режиме. Он обеспечивает контроль поток рабочей среды, а специальный затвор предотвращает движение жидкости в обратную сторону. Срабатывание происходит при возникновении отрицательного перепада давления с обратной стороны клапана.
При возникновении напора, затвор открывается, рабочее давление удерживает его в открытом положении.
Отсутствие давления, или изменение направления потока закрывает затвор, который блокирует движение жидкости в противоположную сторону.
Габаритные размеры клапана обратного 19с47нж:
| Чертеж 19с47нж |
Ду, Ру |
L |
|---|---|---|
 |
Клапан обратный (затвор)19с47нж (Ду200; Ру40) |
250 |
|
Клапан обратный (затвор)19с47нж (Ду300; Ру40) |
450 |
|
|
Клапан обратный (затвор)19с47нж (Ду400; Ру40) |
500 |
|
|
Клапан обратный (затвор)19с47нж (Ду600; Ру40) |
650 |
