Клапан обратный поворотный 19с76нж, 19лс76нж

• Наименование: КОП Ду50, Ру16,19лс76нж
• Исполнение: 19лс76нж
• Диаметр: 50 мм
• Давление: 16 бар
• Сталь: 20ГЛ
• Климатическое исполнение: ХЛ1
• Температура транспортируемой среды: -60°С...+ 425°С
• Класс герметичности ГОСТ Р 54808-2011: "F"

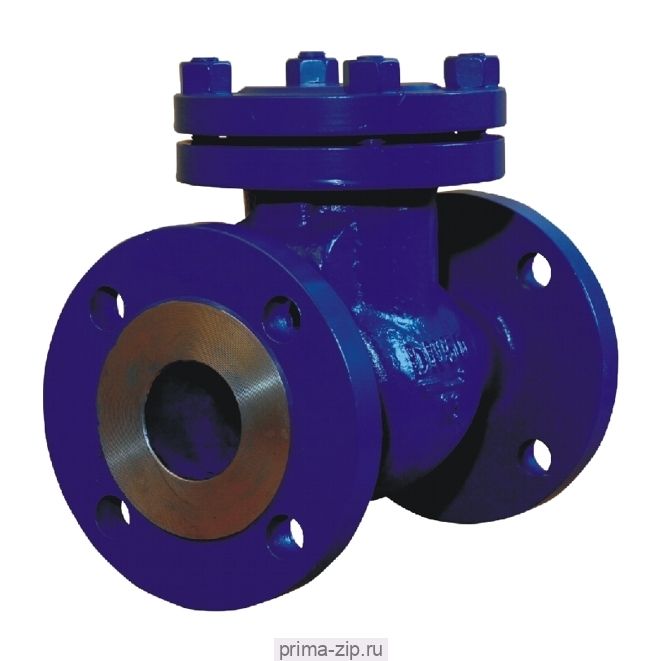

Обратный клапан КОП Ду50, Ру16,19лс76нж

Обратные клапана пропускают поток жидкой или газообразной среды только в одном направлении, при изменении движения среды, срабатывает запорный механизм клапана, следовательно происходит закрытие арматуры и остановка рабочей среды.
В основном обратные клапана применяются в трубопроводах с направленными потоками. Направление движения среды указано на корпусе клапана в виде стрелки, что облегчает его правильную установку, и исключает ошибки при монтаже.
Запорным органом обратных клапанов является захлопка. Она поднимается под воздействием направленного движения среды, проходящий через клапан. Закрытие запорного органа происходит под воздействием потока среды движущейся в обратном направлении и собственным весом запорного органа. КОП Ду50, Ру16,19лс76нж как правило устанавливаются на горизонтальных трубопроводах. Они имеют небольшие габариты и малый вес, высокую скорость перекрытия и малое гидравлическое сопротивление. Конструкция со съемной крышкой позволяет обслуживать обратные клапана без снятия арматуры с трубопровода, тем самым облегчая техническое обслуживание арматуры. Благодаря универсальной конструкции, высоким эксплуатационным характеристикам и высокой ремонтопригодностью клапаны широко применяются в различных областях промышленности.

Основные детали клапанов обратных поворотных.

• Крышка, прокладка, кронштейн, серьга, захлопка, кольцо.
