Клапан 19с38нж

Увеличить изображение

Цена сейчас: 0 руб. /шт с НДС

В корзину

Клапан 19с38нж, 19с73нж

Условия доставки

Вариант 1: Доставка через ТК "Деловые Линии".

Стоимость доставки: 0 руб.

Вариант 2: Доставка через ТК "СДЭК" .

Стоимость доставки: 0 руб.

Вариант 3: Ваш вариант доставки .

Стоимость доставки: 0 руб.

Описание Клапан 19с38нж

Клапан 19с38нж, 19с73нж

НАЗНАЧЕНИЕ

Применяются в трубопроводах как запорные устройства исключающие обратный поток.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ

«У» -умеренный климат, «ХЛ» - холодостойкое исполнение и материалы.

ГЕРМЕТИЧНОСТЬ (протечки в затворе)

DN 50-200 - до 7-9 дм3/мин., DN250-400 - до 20 дм3/мин., DN500-1000 - до 40дм3/мин.

РАБОЧИЕ СРЕДЫ

Вода, пар, нефтепродукты, газ, сильнозагрязненные и умеренновязкие среды.

ИЗГОТОВЛЕНИЕ

По ГОСТ 15150-69

КОМПЛЕКТ ПОСТАВКИ

Клапан герметично упакованный, паспорт, руководство по эксплуатации (или объединенный).

МАТЕРИАЛЫ ОСНОВНЫХ ЧАСТЕЙ

Наименование	Материалы по «У»	Материалы по «ХЛ»
Корпус	Сталь 20	Сталь 09Г2С
Эксцентрик	Сталь 20	Сталь 09Г2С
Захлопка	Сталь 20	Сталь 09Г2С
Ось	Сталь 20Х13	Сталь 14Х17Н2
Фланец	Сталь 20	Сталь 09Г2С
Ухо	Сталь 20Х13	Сталь 14Х17Н2
Гайка	Сталь 35	Сталь 40
Шпилька	Сталь 35	Сталь 30Х
Наплавка на эксцентрике	Антикоррозийная наплавка	Антикоррозийная наплавка
Наплавка на захлопке	Антикоррозийная наплавка	Антикоррозийная наплавка

ОСНОВНЫЕ РАЗМЕРЫ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Условное обозначение по таблице фигур	DN	19с 38нж , 19нж 38нж (приварной)PN, кгс/см2
	DN	16
	мм	d, мм	d1, мм	L, мм	масса (кг)
Клапан 19с 38нж -пр	50	57	43	160	2,5
Клапан 19с 38нж -пр	80	89	71	195	5
Клапан 19с 38нж -пр	100	125	101	230	9
Клапан 19с 38нж -пр	150	159	141	300	12
Клапан 19с 38нж -пр	200	219	195	370	50
Клапан 19с 38нж -пр	250	273	249	380	55
Клапан 19с 38нж -пр	300	325	297	350	70

Условное обозначение	DN	19с 38нж , 19нж 38нж (приварной)PN, кгс/см2
	DN	40
	мм	d, мм	d1, мм	L, мм	масса (кг)
Клапан 19с 38нж -пр	350	377	345	400	73
Клапан 19с 38нж -пр	400	426	398	450	75
Клапан 19с 38нж -пр	500	530	498	550	86
Клапан 19с 38нж -пр	600	630	599	650
Клапан 19с 38нж -пр	700	720	688	750	600
Клапан 19с 38нж -пр	800	820	788	810
Клапан 19с 38нж -пр	1000	1020	988	1000

Условное обозначение	DN	19с 38нж, 19нж 38нж (приварной)PN, кгс/см2
	DN	63
	мм	d, мм	d1, мм	L, мм	масса (кг)
Клапан 19с 38нж -пр	350	377	345	400	73
Клапан 19с 38нж -пр	400	426	398	450	75
Клапан 19с 38нж -пр	500	530	498	550	86
Клапан 19с 38нж -пр	600	630	599	650
Клапан 19с 38нж -пр	700	720	688	750	600
Клапан 19с 38нж -пр	800	820	788	810
Клапан 19с 38нж -пр	1000	1020	988	1000

Условное обозначение	DN	19с73нж PN, кгс/см2
	DN	40
	мм	d, мм	d1, мм	D, мм	L, мм	L1, мм	масса (кг)
Клапан 19с73нж, 19нж 73нж	150	145	161	300	250	115	50
Клапан 19с73нж, 19нж 73нж	200	200	222	375	360	190	75
Клапан 19с73нж, 19нж 73нж	300	301	330	510	430	206	110

Условное обозначение	DN	19с 38нж, 19нж 38нж (фланцевый) PN, кгс/см2
	DN	16
	мм	d, мм	d1, мм	D, мм	L, мм	L1, мм	масса (кг)
Клапан 19с38нж	50	58	49	160	185	80	9
Клапан 19с 38нж	80	90	78	195	195	120	17
Клапан 19с 38нж	100	110	96	215	210	140	20
Клапан 19с 38нж	150	161	146	280	240	160	43
Клапан 19с 38нж	200	222	202	335	385	205	80
Клапан 19с 38нж	250	278	254	405	340	225	110
Клапан 19с 38нж	300	330	303	460	340	280	160
Клапан 19с 38нж	400	432	395	580	510	390	430

Условное обозначение	DN	19с 38нж, 19нж 38нж (фланцевый) PN, кгс/см2
Условное обозначение	DN	25
	мм	d,мм	d1,мм	D, мм	L, мм	L1, мм	масса (кг)
Клапан 19с 38нж	50	58	49	160	185	80	10
Клапан 19с 38нж	80	90	78	195	200	120	19
Клапан 19с 38нж	100	110	96	230	230	140	25
Клапан 19с 38нж	159	161	146	300	260	160	45
Клапан 19с 38нж	200	222	202	360	385	205	92
Клапан 19с 38нж	250	278	254	425	340	225	120
Клапан 19с 38нж	300	330	303	485	370	280	165
Клапан 19с 38нж	400	432	398	610	540	390	475

Условное обозначение	DN	19с 38нж, 19нж 38нж(фланцевый) PN, кгс/см2
		40
	мм	d, мм	d1, мм	D, мм	L, мм	L1, мм	масса (кг)
Клапан 19с 38нж	50	58	48	160	185	80	10
Клапан 19с 38нж	80	90	78	195	200	120	22
Клапан 19с 38нж	100	110	96	230	230	140	25
Клапан 19с 38нж	150	161	145	300	260	160	49
Клапан 19с 38нж	200	222	200	375	385	205	92
Клапан 19с 38нж	250	278	252	445	340	225	150
Клапан 19с 38нж	300	330	301	510	370	280	170
Клапан 19с 38нж	400	432	398	655	540	390	490

Условное обозначение	DN	19с 38нж, 19нж 38нж (фланцевый) PN, кгс/см2
		63
	мм	d, мм	d1, мм	D, мм	L, мм	L1, мм	масса (кг)
Клапан 19с 38нж	50	58	47	175	210	80	14
Клапан 19с 38нж	80	90	77	210	260	120	30
Клапан 19с 38нж	100	110	94	250	290	140	38
Клапан 19с 38нж	150	161	142	340	370	160	75
Клапан 19с 38нж	200	222	198	405	410	205	120
Клапан 19с 38нж	250	278	246	470	450	225	210
Клапан 19с 38нж	300	330	294	530	500	280	215
Клапан 19с 38нж	400	432	386	670	680	395	500

Условное обозначение	DN	19с 38нж, 19нж 38нж (фланцевый) PN, кгс/см2
		100
	мм	d, мм	d1, мм	D, мм	L, мм	L1, мм	масса (кг)
Клапан 19с 38нж	50	58	45	195	210	80	19
Клапан 19с 38нж	80	90	75	230	260	120	34
Клапан 19с 38нж	100	110	92	265	290	140	40
Клапан 19с 38нж	150	161	136	350	370	165	79
Клапан 19с 38нж	200	222	190	430	420	210	125
Клапан 19с 38нж	250	278	236	500	450	230	215
Клапан 19с 38нж	300	330	284	585	500	280	220
Клапан 19с 38нж	400	432	376	715	700	395	530

Условное обозначение	DN	19с 38нж, 19нж 38нж (фланцевый) PN, кгс/см2
		160
	мм	d, мм	d1, мм	D, мм	L, мм	L1, мм	масса (кг)
Клапан 19с 38нж	50	58	45	195	235	80	22
Клапан 19с 38нж	80	90	75	230	275	120	38
Клапан 19с 38нж	100	110	92	265	305	145	42
Клапан 19с 38нж	150	161	136	350	380	165	83
Клапан 19с 38нж	200	222	190	430	425	210	131
Клапан 19с 38нж	250	278	236	500	455	230	221
Клапан 19с 38нж	300	330	284	585	515	290	225

ОСНОВНЫЕ ДАННЫЕ

DN мм.	PN кгс/см2	Таблица фигур	Рабочая среда	Температура рабочей среды, до С0	Присоединение	Прим. готовность к монтажу
50	16	19с38нж 19нж 38нж	Н/В/Г/З	425	пр/фл/мф	да
	40		Н/В/Г/З	425	пр/фл/мф	да
	63		Н/В/Г/З	425	пр/фл/мф	да
80	16	затвор 19с 38нж, 19нж 38нж	Н/В/Г/З	425	пр/фл/мф	да
	40		Н/В/Г/З	425	пр/фл/мф	да
	63		Н/В/Г/З	425	пр/фл/мф	да
100	16	19с38нж 19нж 38нж	Н/В/Г/З	425	пр/фл/мф	да
	40		Н/В/Г/З	425	пр/фл/мф	да
	63		Н/В/Г/З	425	пр/фл/мф	да
150	40	19с 73нж	Н/В/Г/З	300	пр/фл/мф	да
	16	затвор 19с 38нж, 19нж 38нж	Н/В/Г/З	425	пр/фл/мф	да
	63		Н/В/Г/З	425	пр/фл/мф	да
	80		Н/В/Г/З	90	пр/фл/мф	да
200	40	19с 73нж	Н/В/Г/З	300	пр/фл/мф	да
	63	затвор 19с38нж, 19нж 38нж	Н/В/Г/З	425	пр/фл/мф	да
250	16		Н/В/Г/З	425	пр/фл/мф	да
	40		Н/В/Г/З	425	пр/фл/мф	да
	63		Н/В/Г/З	425	пр/фл/мф	да
300	40	19с 73нж	Н/В/Г/З	300	пр/фл/мф	да
	16	19с 38нж 19нж 38нж затвор	Н/В/Г/З	425	пр/фл/мф	да
	25		Н/В/Г/З	425	пр/фл/мф	да
	63		Н/В/Г/З	425	пр/фл/мф	да
	80		Н/В/Г/З	90	пр/фл/мф	да
350	16	ОЗ 44905-350	300	пр/фл/мф	да
	40		Н/В/Г/З	300	пр/фл/мф	да
	63		Н/В/Г/З	300	пр/фл/мф	да
400	16	затвор 19с 38нж 19нж 38нж	Н/В/Г/З	300	пр/фл/мф	да
	40		Н/В/Г/З	300	пр/фл/мф	да
	63		Н/В/Г/З	300	пр/фл/мф	да
	80		Н/В/Г/З	90	пр/фл/мф	да
500	16	затвор 19с 38нж	Н/В/Г/З	300	пр/фл/мф	да
	40		Н/В/Г/З	300	пр/фл/мф	да
	63		Н/В/Г/З	300	пр/фл/мф	да
	80		Н/В/Г/З	90	пр/фл/мф	да
600	16	19с 38нж	Н/В/Г/З	300	пр/фл/мф	да
	25		Н/В/Г/З	300	пр/фл/мф	да
	40		Н/В/Г/З	300	пр/фл/мф	да
700	16	19с 38нж	Н/В/Г/З	300	пр/фл/мф	да
	63		Н/В/Г/З	300	пр/фл/мф	да
	80		Н/В/Г/З	90	пр/фл/мф	да
800	16	19с 38нж	Н/В/Г/З	300	пр/фл/мф	да
	25	19с 38нж	Н/В/Г/З	300	пр/фл/мф	да
1000	25	19с 38нж 19нж 38нж	Н/В/Г/З	300	пр/фл/мф	да
	16		Н/В/Г/З	300	пр/фл/мф	да
	25		Н/В/Г/З	300	пр/фл/мф	да
	63		Н/В/Г/З	300	пр/фл/мф	да
Рабочая среда: н - нефть, в - вода, г - газ, з - сильнозагрязненные среды . Присоединение: пр - приварное, фл - фланцевое, мф - межфланцевое в сборе с КОФ

Клапан 19с38нж|Клапан обратный поворотный 19с73нж

С этим товаром смотрят

Клапан обратный КО2-65/40х210 Цена: 14 860 руб. Подробнее Купить	Рабочие колеса для насосов Wilo , запчасти Цена: 0 руб. Подробнее Купить	Быстроразъёмное соединение БРС 2 (НКТ-60) Цена: 3 448 руб. Подробнее Купить
Запчасти для насоса 9Т ,НЦ-320, ЦА-320, НЦ-32, АФНИ Цена: 0 руб. Подробнее Купить	Кран трехходовой КШТХ.200.050-00-0, 11с28п Цена: 6 986 руб. Подробнее Купить	Кран шаровой КШ 80.16.3130 Цена: 19 860 руб. Подробнее Купить
31с41нж Задвижка компактная стальная ЗКС Цена: 0 руб. Подробнее Купить	6с-8-4 клапан регулирующий Цена: 0 руб. Подробнее Купить	Спираль розжига 65.02.00.416 (спираль горелки ППУА) Цена: 386 руб. Подробнее Купить
клапан обратный 19с73нж Цена: 0 руб. Подробнее Купить	Обратный клапан 19с38нж Цена: 0 руб. Подробнее Купить	Клапан 19ч21р обратный поворотный ду 100 Ру16 Цена: 0 руб. Подробнее Купить
Клапан обратный поворотный (затвор обратный, затвор поворотный) 19с73нж, 19лс73нж, 19нж73нж Ру40 Цена: 0 руб. Подробнее Купить	Рукава высокого давления РВД DIN EN 853 ГОСТ 6286-73 Цена: 0 руб. Подробнее Купить	Торцевое уплотнение Ebara Цена: 0 руб. Подробнее Купить
Задвижка шиберная ЗМС 65-210 Цена: 54 986 руб. Подробнее Купить	Торцевое уплотнение - сальник для насоса Цена: 0 руб. Подробнее Купить	Торцевое уплотнение для насоса Г2-ОПА, ОПБ, ОПД Цена: 1 254 руб. Подробнее Купить

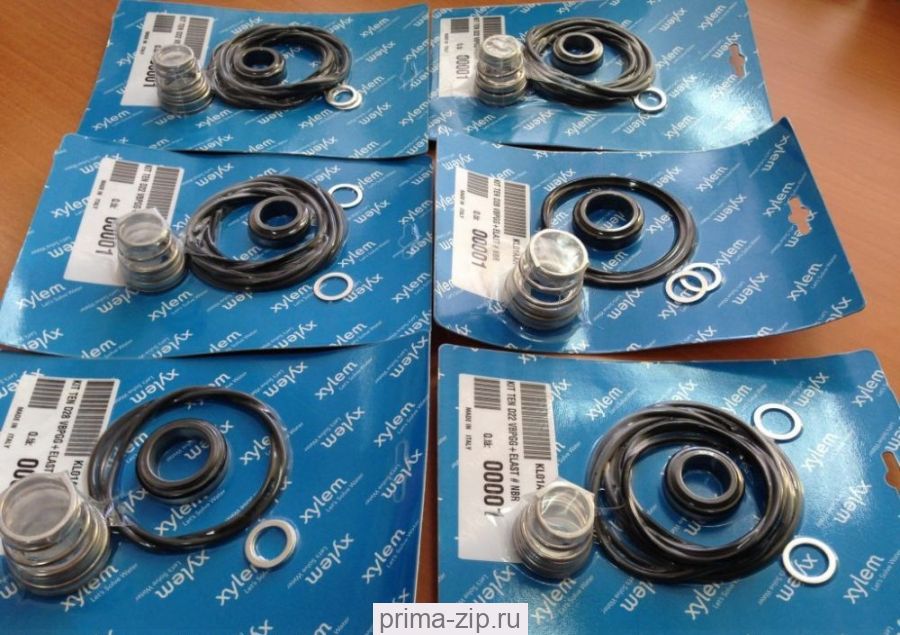

KL01AAD Lowara Комплект торцевых уплотнений D12 Цена: 12 604 руб. Подробнее Купить	Торцевое уплотнение NM-13/028/BAQE Цена: 5 180 руб. Подробнее Купить	Изготовление пар трения для торцевого уплотнения Цена: 0 руб. Подробнее Купить
