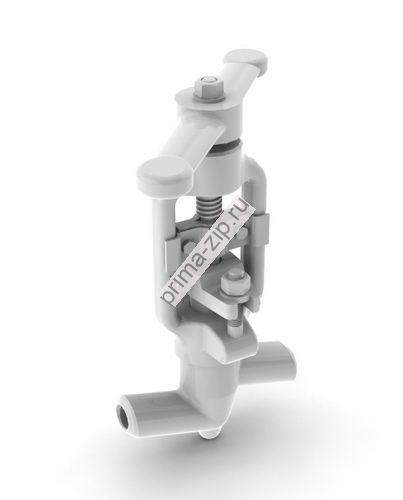

10с-4-1 (10с-5-2) Клапан игольчатый регулирующий

Клапан регулирующий игольчатый сальниковый 10с-4-1 Ду20 Ру63 используется в трубопроводах коммунальной сферы, энергосистем и нефте-газовой промышленности.

Клапаны (вентили) 10с-4-1 Ду20 Ру63 обычно используются на трубопроводах относительно небольших диаметров, так как в случае больших размеров приходится иметь дело с возрастанием усилий для управления клапаном и усложнять конструкцию для правильной посадки затвора на седло корпуса.

Расчетная рабочая среда клапана 10с-4-1 - вода, пар. Для изготовления корпуса используется сталь 20. Температурный диапазон: до +425 C⁰. Присоединение к трубопроводу - под приварку.

Тип присоединения и материал прокладки выбирают в зависимости от условий работы клапанов (вентилей): давления, рабочей температуры и коррозионных свойств среды.

Строительная длина (L) - длина участка трубы, который клапан 10с-4-1 Ду20 Ру63 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода клапана до конца шпинделя в верхнем положении.
