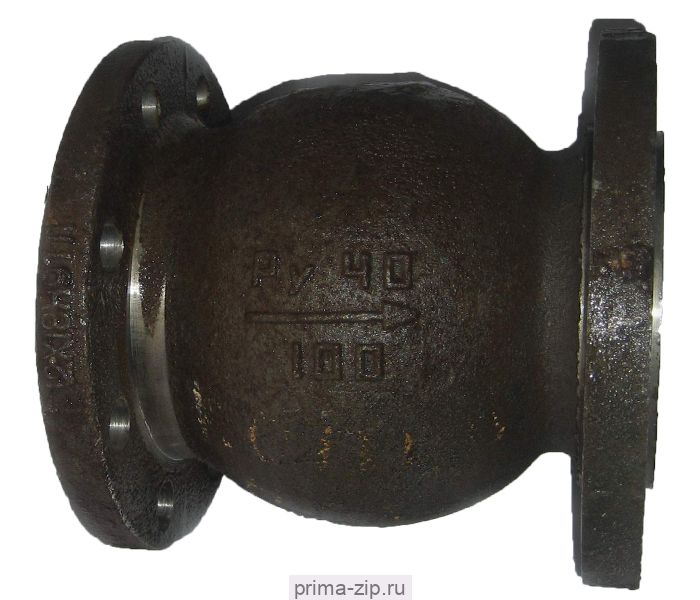

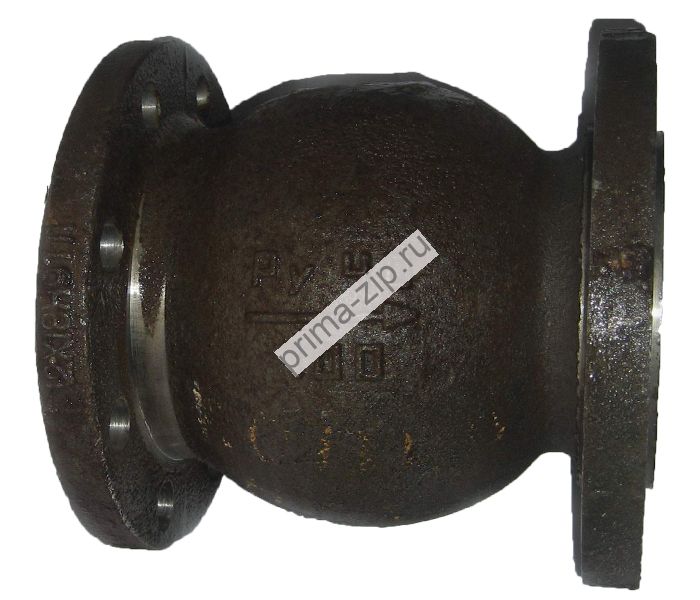

Клапан обратный поворотный 19с63нж, 19лс63нж, 19нж63нж
Описание Клапан обратный поворотный 19с63нж, 19лс63нж, 19нж63нж
Затворы обратные (клапаны обратные) 19с63нж, 19лс63нж, 19нж63нж устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе
Герметичность затвора по ГОСТ Р 54808-2011
Тип клапана |
Материал корпуса деталей |
Присоединение к трубопроводу |
Рабочая среда |
Температура рабочей среды |
Климатическое исполнение |
Обратный |
Углеродистая сталь ст.20 |
Фланцевое по ГОСТ Р 54432-2011
|
Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год |
до +425 0С |
У1 по ГОСТ 15150 |
Легированная сталь 09Г2С |
ХЛ1 по ГОСТ 15150 |
||||
Нержавеющая сталь 12Х18Н10Т |
до +550 0С |
УХЛ1 по ГОСТ 15150 |
Основные габаритные и присоединительные размеры
DN |
Присоединение к трубопроводу |
PN, МПа |
Размеры, мм |
n |
Рис. |
||||
L |
D |
D1 |
D2 |
d |
|||||
25 |
фланцевое тип 21 ГОСТ Р 54432-2011 |
4,0 |
65 |
25 |
115 |
85 |
14 |
4 |
1 |
32 |
78 |
31 |
135 |
100 |
18 |
4 |
|||
40 |
80 |
38 |
145 |
110 |
18 |
4 |
|||
50 |
150 |
48 |
160 |
125 |
18 |
4 |
|||
80 |
190 |
78 |
195 |
160 |
18 |
8 |
|||
100 |
215 |
96 |
230 |
190 |
22 |
8 |
|||
150 |
275 |
145 |
300 |
250 |
26 |
8 |
|||
200 |
370 |
200 |
375 |
320 |
30 |
12 |
Ру, кгс/см2: 4.0МПа
DN: 25, 32, 40, 50, 80, 100, 150, 200
Затвор обратный (клапан обратный) 19с63нж, 19лс63нж, 19нж63нж предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69.
Затворы обратные (клапаны обратные) 19с63нж, 19лс63нж, 19нж63нж устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе
Герметичность затвора по ГОСТ Р 54808-2011
Тип клапана |
Материал корпуса деталей |
Присоединение к трубопроводу |
Рабочая среда |
Температура рабочей среды |
Климатическое исполнение |
Обратный |
Углеродистая сталь ст.20 |
Фланцевое по ГОСТ Р 54432-2011
|
Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год |
до +425 0С |
У1 по ГОСТ 15150 |
Легированная сталь 09Г2С |
ХЛ1 по ГОСТ 15150 |
||||
Нержавеющая сталь 12Х18Н10Т |
до +550 0С |
УХЛ1 по ГОСТ 15150 |
Основные габаритные и присоединительные размеры
DN |
Присоединение к трубопроводу |
PN, МПа |
Размеры, мм |
n |
Рис. |
||||
L |
D |
D1 |
D2 |
d |
|||||
25 |
фланцевое тип 21 ГОСТ Р 54432-2011 |
4,0 |
65 |
25 |
115 |
85 |
14 |
4 |
1 |
32 |
78 |
31 |
135 |
100 |
18 |
4 |
|||
40 |
80 |
38 |
145 |
110 |
18 |
4 |
|||
50 |
150 |
48 |
160 |
125 |
18 |
4 |
|||
80 |
190 |
78 |
195 |
160 |
18 |
8 |
|||
100 |
215 |
96 |
230 |
190 |
22 |
8 |
|||
150 |
275 |
145 |
300 |
250 |
26 |
8 |
|||
200 |
370 |
200 |
375 |
320 |
30 |
12 |
Затворы обратные (клапаны обратные) 19с63нж, 19лс63нж, 19нж63нж устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе
Герметичность затвора по ГОСТ Р 54808-2011
Тип клапана | Материал корпуса деталей | Присоединение к трубопроводу | Рабочая среда | Температура рабочей среды | Климатическое исполнение |
Обратный | Углеродистая сталь ст.20 | Фланцевое по ГОСТ Р 54432-2011 |
Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год | до +425 0С | У1 по ГОСТ 15150 |
Легированная сталь 09Г2С | ХЛ1 по ГОСТ 15150 | ||||
Нержавеющая сталь 12Х18Н10Т | до +550 0С | УХЛ1 по ГОСТ 15150 |
![](http://st.sin-ppua.ru/8/2158/568/19c63.jpg)
Основные габаритные и присоединительные размеры
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Рис. | ||||
L | D | D1 | D2 | d | |||||
25 | фланцевое тип 21 ГОСТ Р 54432-2011 | 4,0 | 65 | 25 | 115 | 85 | 14 | 4 | 1 |
32 | 78 | 31 | 135 | 100 | 18 | 4 | |||
40 | 80 | 38 | 145 | 110 | 18 | 4 | |||
50 | 150 | 48 | 160 | 125 | 18 | 4 | |||
80 | 190 | 78 | 195 | 160 | 18 | 8 | |||
100 | 215 | 96 | 230 | 190 | 22 | 8 | |||
150 | 275 | 145 | 300 | 250 | 26 | 8 | |||
200 | 370 | 200 | 375 | 320 | 30 | 12 |
