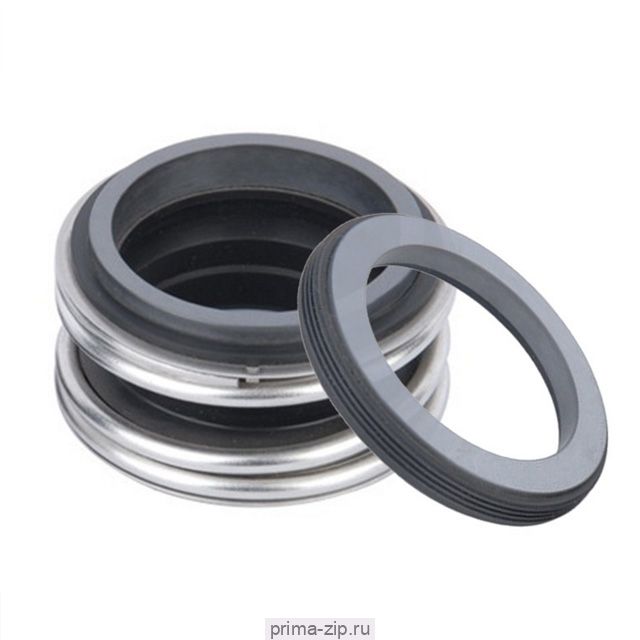

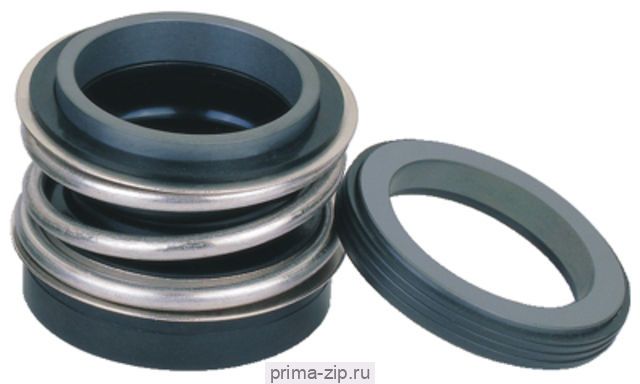

Торцевое уплотнение BSMG1-40 sic/sic/epdm G60
Описание Торцевое уплотнение BSMG1-40 sic/sic/epdm G60
Торцевое уплотнение BSMG1-40 sic/sic/epdm G60- Уплотняемые жидкости - Вода, масло, ГСМ, химикаты (разбавленные кислоты, если стоит сильфон из витона), щелочи (при использовании сильфона из EPDM) и др. жидкости, обладающие сравнительно небольшим воздействием на детали из которые изготовлено уплотнение. Возможна перекачка жидкостей с большим содержанием абразива, т. К. мы используем пары трения карбид кремния по карбиду кремния.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-1 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-1 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-40 | 40 | 62.0 | 58.0 | 30.0 | 9.0 | 58.0 | 10.8 |
