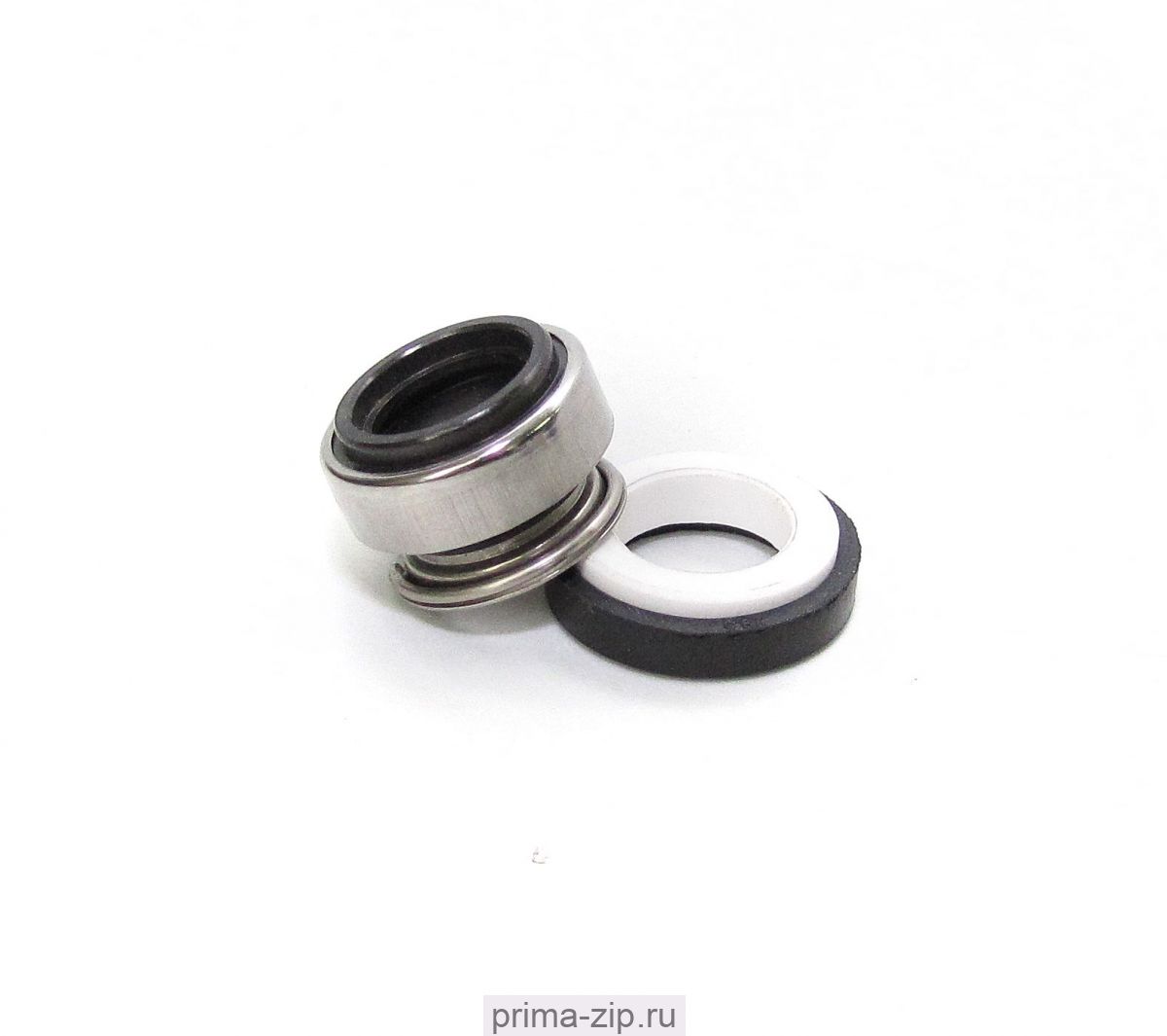

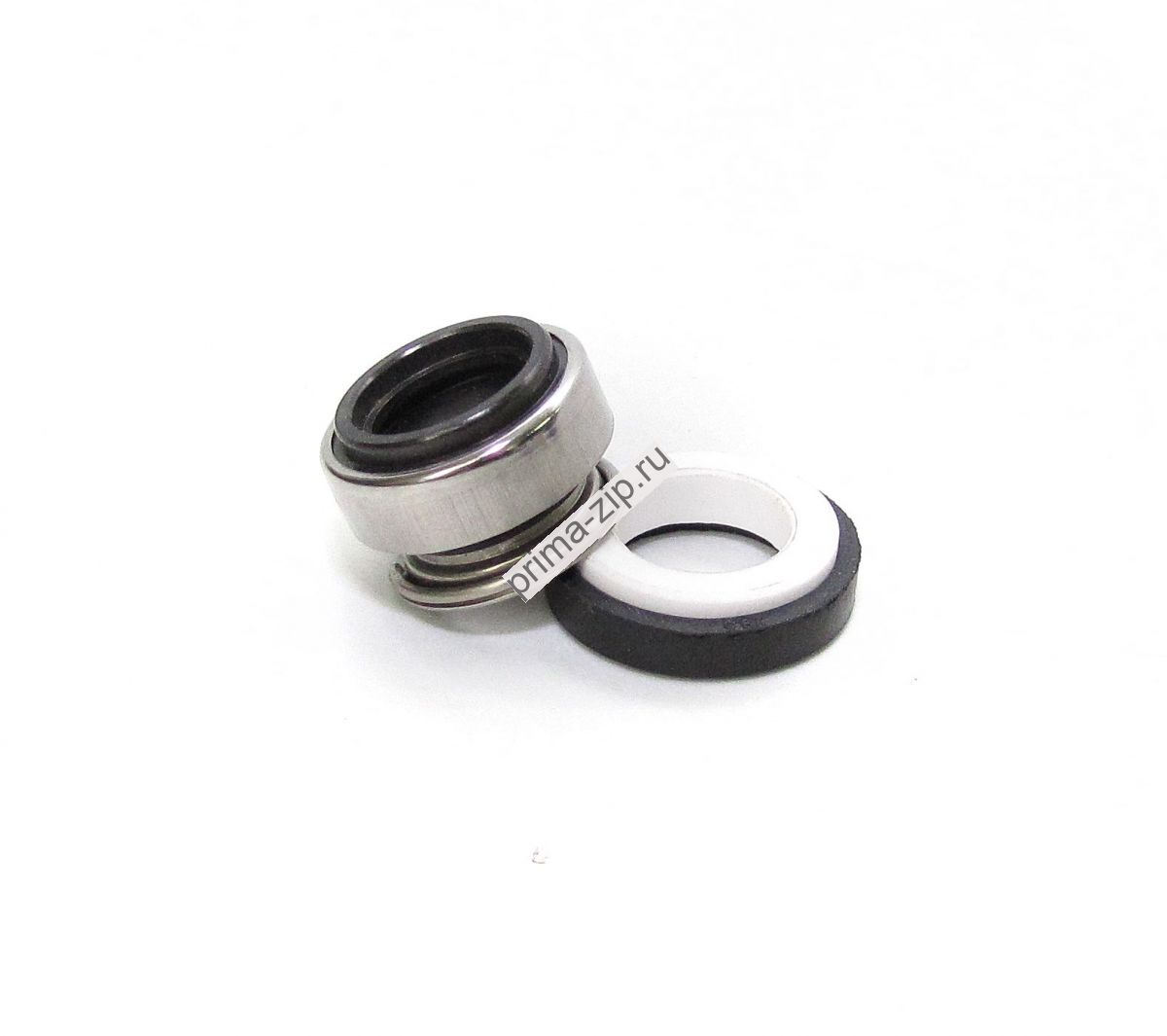

Описание Торцевое уплотнение BS 301-40
|
|
|
|
BS301 - одинарные торцовые уплотнения с резиновым сильфоном и произвольным направлением вращения.
Уплотнения с резиновым сильфоном и уменьшенной монтажной длиной широко применяються в серийном производстве насосов холодной воды. Они подходят к насосам для дома и сада, гидромассажных ванн, моечных машин, погружным пластмассовым и вихревым насосам и т.д.
Возможно применение в насосах AL-KO, Calpeda (MXP, MGP, NGL), Kripsol, Pedrolo (JCR, PRO-NGA 1A), Grundfos JP Basic 4 PT и многих других.
Аналог торцевых уплотнений: Burgmann BT-AR, AESSEAL B01, Vulcan 18, Anga C10, Герметика М212.NC
|
|
| МОДЕЛЬ |
d1
диаметр вала |
d3 |
d2 |
L1 |
L2 |
| BS301-6 |
6 |
18 |
18 |
14 |
4 |
| BS301-8S |
8 |
18 |
22 |
15 |
4 |
| BS301-8M |
8 |
20 |
26 |
15 |
5,5 |
| BS301-8L |
8 |
24 |
26 |
15 |
5,5 |
| BS301-10 |
10 |
24 |
26 |
21 |
8 |
| BS301-11 |
11 |
24 |
26 |
21 |
8 |
| BS301-12 |
12 |
24 |
26 |
21 |
8 |
| BS301-13 |
13 |
24 |
26 |
19,5 |
8 |
| BS301-13L |
13 |
28 |
28 |
21 |
8 |
| BS301-13H |
13 |
32 |
29,5 |
30,5 |
8 |
| BS301-14 |
14 |
28 |
28,5 |
21 |
8 |
| BS301-14L |
14 |
32 |
29,5 |
21 |
8 |
| BS301-15S |
15 |
28 |
30 |
21 |
8 |
| BS301-15M |
15 |
32 |
29,5 |
21 |
8 |
| BS301-15L |
15 |
39 |
38 |
21 |
8 |
| BS301-16S |
16 |
28 |
30 |
21 |
8 |
| BS301-16M |
16 |
32 |
29,5 |
21 |
8 |
| BS301-16L |
16 |
39 |
38 |
21 |
8 |
| BS301-16H |
16 |
32 |
30 |
31 |
10 |
| BS301-17 |
17 |
39 |
42 |
21 |
8 |
| BS301-18 |
18 |
39 |
42 |
21 |
8 |
| BS301-19 |
19 |
39 |
42 |
21 |
8 |
| BS301-20S |
20 |
39 |
42 |
21 |
8 |
| BS301-20L |
20 |
42 |
45 |
23 |
10 |
| BS301-22L |
22 |
36 |
45 |
26.5 |
10 |
| BS301-22S |
22 |
42 |
45 |
23 |
10 |
| BS301-23 |
23 |
47 |
50 |
23,5 |
10 |
| BS301-24 |
24 |
47 |
50 |
23,5 |
10 |
| BS301-25 |
25 |
42 |
50 |
23,5 |
10 |
| BS301-25L |
25 |
47 |
50 |
23,5 |
10 |
| BS301-26 |
26 |
47 |
50 |
23,5 |
10 |
| BS301-27 |
27 |
47 |
50 |
23,5 |
10 |
| BS301-28 |
28 |
54 |
57 |
25 |
10 |
| BS301-30 |
30 |
54 |
57 |
25 |
10 |
| BS301-32 |
32 |
54 |
57 |
25 |
10 |
| BS301-35 |
35 |
60 |
63 |
26 |
10 |
| BS301-38 |
38 |
65 |
68 |
30 |
12 |
| BS301-40 |
40 |
65 |
68 |
30 |
12 |
| BS301-45 |
45 |
70 |
73 |
32 |
12 |
| BS301-50 |
50 |
85 |
88 |
38 |
15 |
| BS301-55 |
55 |
85 |
88 |
38 |
15 |
| BS301-60 |
60 |
105 |
110 |
45 |
15 |
|
