ГНОМ 40-25: Механическое уплотнение N-B02-DDX1- 0250

Главная » Каталог товаров » Насосы и запчасти » Торцовые уплотнения насосов » ГНОМ 40-25: Механическое уплотнение N-B02-DDX1- 0250
ГНОМ 40-25: Механическое уплотнение N-B02-DDX1- 0250
  • Цена сейчас: 3 796 рублей

Условия доставки

Вариант 1: Самовывоз со склада : г.Москва , ул Щербаковская 53.
Стоимость доставки: 0 рублей
Вариант 2: Доставка через ТК "Деловые Линии".
Стоимость доставки: 0 рублей
Вариант 3: Доставка через ТК "СДЭК" .
Стоимость доставки: 0 рублей
Вариант 4: Другое
Стоимость доставки: 0 рублей

Описание ГНОМ 40-25: Механическое уплотнение N-B02-DDX1- 0250

Для насоса  ГНОМ40-25:   взамен Механического уплотнения N-B02-DDX1- 0250

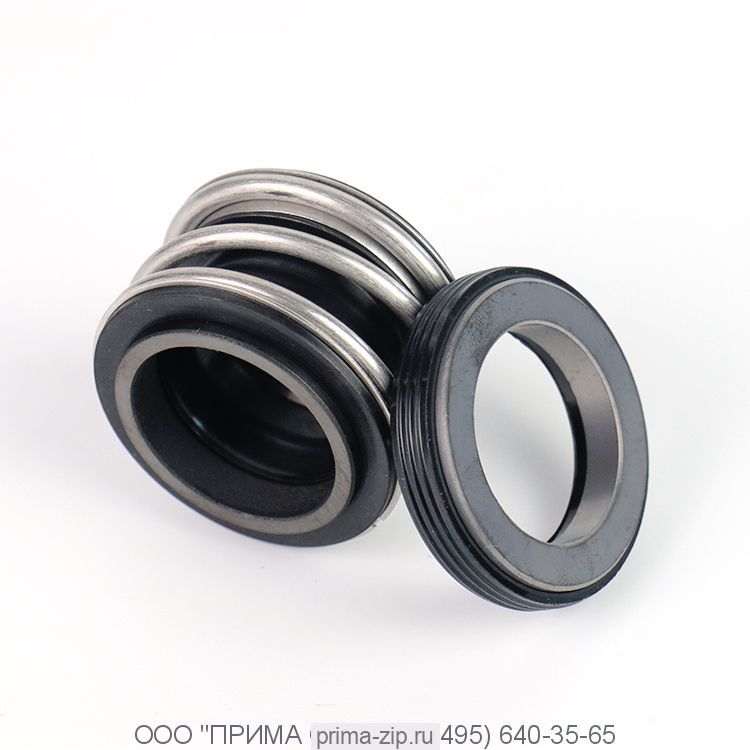

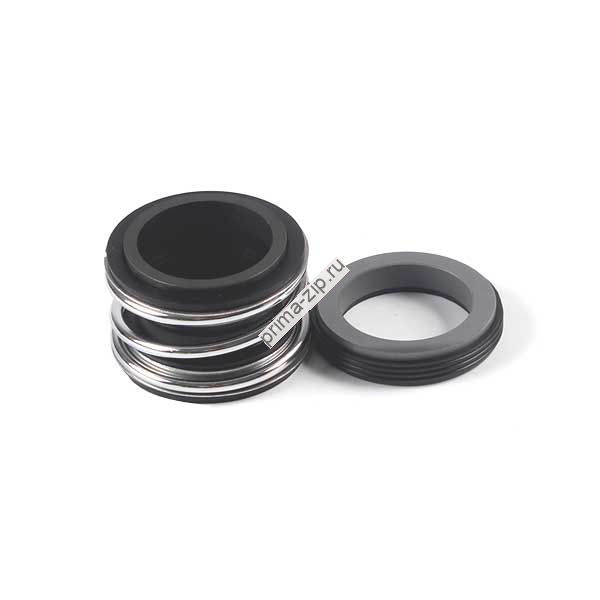

предлагаем  уплотнение механическое торцевое - MG1/25 G60 .




 MG1


 Рабочие условия
 Температура  -40℃~150℃
 Давление

 ≤1,2 мПа

 Скорость  ≤13 м/сек
 Материалы

Неподвижное кольцо:Ceramic/SIC/TC
Вращающееся кольцо:Carbon/SIC/TC
Сильфон:  NBR/EPDM/VITON
Металлические части: SS304/SS316

 Контркольца:
Контркольцо G60 Контркольцо G4 Контркольцо G50 Контркольцо G6 Контркольцо G9

Контркольцо G606


 Описание

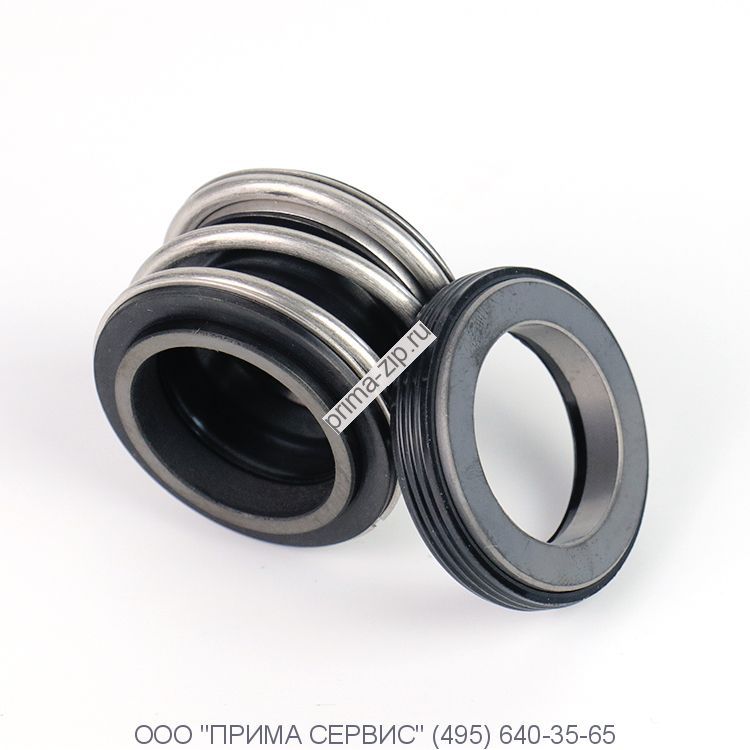

Одинарное торцовое уплотнение  MG1, с эластомерным сильфоном, неразгруженное, с центральной пружиной, независимое от направления вращения вала.

Используется в центробежных насосах, миксерах и другом оборудовании, включающем вращающиеся механизмы для воды и дренажных вод.

Возможно применение в насосах ГНОМ , КМ, СН, Alfa Laval, Ebara (3M, DWO), Lowara, KSB (Etanorm, Etachrom), WILO (MVI, MHI, IPL/DPL), Grundfos (CDM), Saer (IP), Calpeda (GM, MXS) и многих других.

Аналог торцевых уплотнений:   AESSEAL B02, Flowserve Pac-Seal 190, ROTEN L3, Vulcan Type 19, ANGA A1, Sterling SMG1, Герметика 212.N2.


 MG1
длина в рабочем состоянии
d1
диаметр вала
d3 D1 D2 D3 L1 L2 L3 L4
14,7 10 22 21 19,2 24,6 6,5 6,5 9 10
15,2 12 24,5 23 21,6 27,8 6,5 5,5 9 10
17,2 14 28 25 24,6 31 6,5 5,5 10,5 10
17,2 15 28 27 24,6 31 6,5 6,5 10,5 10
17,2 16 28 27 28 31 6,5 7,5 10,5 10
20 17 31 33 - - 7,5 - - -
19,7 18 31,5 33 30 34,2 7,5 8 10,5 11,4
21,7 19 36,5 35 35 34,2 7,5 7,5 10,5 11,4
21,7 20 36,5 35 35 35,7 7,5 7,5 10,5 11,4
21,7 22 36,5 37 35 37,3 7,5 7,5 10,5 11,4
22,7 24 42 39 38 40,5 7,5 7,5 10,5 11,4
23,2 25 42 40 38 40,5 7,5 7,5 10,5 11,4
26,7 28 48,5 43 42 46,7 7,5 9 12 11,4
26,7 30 48,5 45 45 50,8 7,5 10,5 12 11,4
27,7 32 53 48 48 50,8 7,5 10,5 12 11,4
27,7 33 53 48 50 54 7,5 11 12 11,4
28,7 35 56,5 50 52 54 7,5 11 12 11,4
30,2 38 58,5 56 55 57,2 9 10,5 12 14
30,2 40 61,5 58 58 60,4 9 10,8 12 14
30,2 43 65 61 62 63,5 9 12 12 14
30,2 45 67,5 63 64 63,5 9 11,5 12 14
30,7 48 70 66 68,4 66,7 9 11,5 12 14
30,7 50 73,5 70 69,3 69,9 9,5 11,5 13,5 15
33,2 53 78 73 72,3 73,1 11 12,5 13,5 15
35,2 55 80,5 75 75,4 76,2 11 13,5 13,5 15
37,2 58 85 78 78,4 79,4 11 13,5 13,5 15
38,2 60 88 80 80,4 79,4 11 13,5 13,5 15
40,2 65 93 85 85,4 92,1 11 13 16 15
40,2 68 96 90 91,5 95,3 11,5 13,7 16 18
40,2 70 99 92 92 95,3 11,5 13 16 18
40,2 75 107 97 99 102 11,5 14 16 18
40,2 80 112 105 104 114 12 15 20 18,3
41,2 85 120 110 109 118 14 15 20 18,3
45,2 90 127 115 114 124 14 15 20 18,3
46,2 95 132 120 120,3 127 14 16 20 17,3
47,2 100 137 125 123,3 133 14 16 20 17,3





ГНОМ40-25: Механическое уплотнение N-B02-DDX1- 0250
