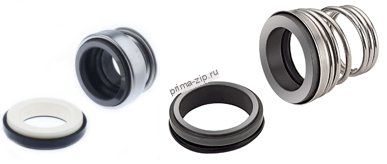

Торцевые механические уплотнения вала насоса Calpeda
Другие фото Торцевые механические уплотнения вала насоса Calpeda
  • Цена сейчас: 0 рублей

Условия доставки

Вариант 1: Доставка в пределах Москвы
Стоимость доставки: 500 рублей
Вариант 2: Самовывоз со склада : г.Москва , ул Щербаковская 53.
Стоимость доставки: 0 рублей
Вариант 3: Доставка до ТК "Деловые Линии" и ТК "СДЭК" до терминала бесплатно
Отгрузка по Московской обл. и по РФ .
Стоимость доставки: 0 рублей

Описание Торцевые механические уплотнения вала насоса Calpeda

Торцевые механические уплотнения вала насоса Calpeda.

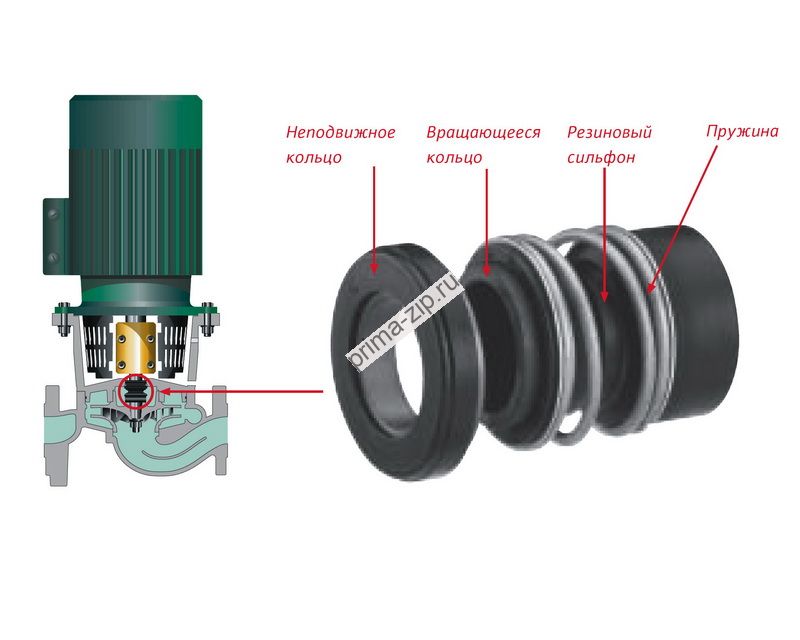

Конструкция торцевого механического уплотнения вала насоса обеспечивает достаточно высокую долговечность в сравнении с сальниковыми и манжетными уплотнениями. Достигается это прежде всего за счет исключения трения между валом и уплотнением, вызывающего интенсивный износ как вала, так и уплотнения. Типичными элементы торцевого механического уплотнения является неподвижное кольцо с резиновым уплотнительным элементом, которые расположено в гнезде «тарелки» ( задней крышки корпуса насоса) насосной части и вращающееся подвижное кольцо, расположенное на валу в непосредственном контакте с неподвижным кольцом. Идеальные поверхности двух колец образуют пару трения с зазором, в котором образуется тончайшая пленка из перекачиваемой жидкости, служащая смазкой и препятсвующая перегреву. Плотность контакта колец торцевого механического уплотнения вала насоса обеспечивает пружина или сильфон. Подвижное кольцо торцевого механического уплотнения вала насоса закреплено на валу с незначительной свободой перемещения в радиальном и осевом направлениях. Небольшая подвижность кольца обеспечивает демпфирование биений вала, осевых смещений и изменяющихся внешних нагрузок. Крутящий момент нежестко закрепленному подвижному кольцу механического уплотнения передает прижимная пружина или эластичный сильфон.

Большая доля неисправностей поверхностных насосов, так или иначе, связана с выходом из строя торцевого механического уплотнения вала насоса, как узла, нормальный износ которого превышает скорости эксплуатационного износа других вращающихся узлов или електрических компонентов насосного оборудованияТорцевые механические уплотнения вала насоса несмотря на кажущееся многообразие видов у каждого из европейских производителей насосного оборудования унифицированны и могут заменяться на конструктивно аналогичное уплотнение другого производителя. В данном разделе представленны механические торцевые уплотнения, их обозначения, диаметр уплотняемого вала, применяемые в насосном оборудовании Pedrollo и Calpeda, в частности в поверхностных насосах различных моделей.


Модель насоса
Сalpeda
Тип торцевого уплотнения
Диаметр
вала, мм

NM, NMD, NM4, A, T,
NT, C, NC
R3-X6H62V6
10
R3-X6H62V6
14
R3-X6H62V6
18
R3-X6H62V6
20
R3-X6H62V6
22
R3-X6H62V6
24
N, N4
U3-X6X62V6
32
U3-X6X62V6
40
U2-X6GV6
50
CA, NCA, NG, GA,
NR 50/125,
R3-X6H69V6
12
NR 50/160, 65/125,
65/160
R3-X7X72Z7 (T=140°C)
28
R3-X7X72Z7 (T=140°C)
32
R3-X7X72Z7 (T=140°C)
40
NR4 50/160, 65/160,
100, 125
BTPR-AR14-BPFF
10
BTPR-AR14-BPFF
12
BTPR-AR14-BPFF
18
BTPR-AR14-BPFF
20
BTPR-AR14-BPFF
22
BTPR-AR14-BPFF
24
BTPR-AR14-BPFF
28
BTPR-AR14-BPFF
32
BTPR-AR14-BPFF
40
NR, NR4 50, 65
BT PR/A3 BPFF-PFC XP
14
NR4 80
BT PR/AR BPFF-PFC XP
18
MХН
U3R-X7X72V7
14
NGХ 2,3,4 СТ61
BT PR/AR BPGG-PFC XP
12
NGX 5,6
BT PR/PNT BPGG-PFC 35 V1P
19
МХР, МХА 203, 204,
403, 404
BTPR/AR B2PFF-PFC 26x14x7,5 V1P
14
MXA 205, 405
BTPR/A3 BPGF-PFC 26x14x7,5 V1P
14
MXV-B 25, 32, 40
U3K-X7X72V7
14
MXV 25, 32, 40
U3K-X7X72RV7
14
MXV 50, 65, 80
U5K-X7H72RX7
22
SPA 1,2,3,4, MPC1,2,3,4
R3-XYHY2VY
18
MPC 5,6,7
R3-XYHY2VY
20
NMP
R3-XYHY2VY
18
R3-XYHY2VY
24
MXS-MXSU
BT PR/A3 Q1PGF -Насос
14
BT PR/A3 BPFF-PFC 29.5x16x8ХР -Двигатель
15
GXC, GXV
RS3-X6H62V6
14
GMC, GMV
EAGLE ED 560
16
Calpeda Торцевые механические уплотнения вала насоса Calpeda
