Торцевое уплотнение к насосу LEO XST80-200/220
Описание Торцевое уплотнение к насосу LEO XST80-200/220

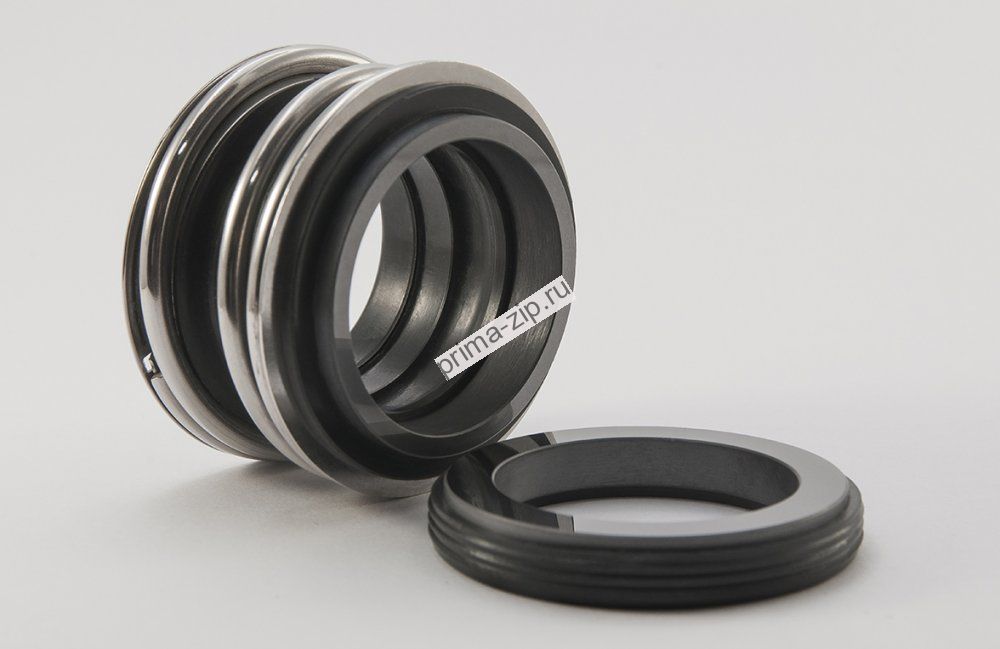

Торцевое уплотнение MG1/30 G60
- Диаметр вала: 30 мм
- Температура, °С: от -30 до +200
- Давление, МПа: 1,2
Применяется в насосах:
к химическим насоса Х, АХ, ХМ
Grundfos, КМ , КМЛ, Иртыш , Гном 40-25 и др.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
| L,мм | d1,мм | d3,мм | D1,мм | D2,мм | D3,мм | L1,мм | L2,мм | L3,мм | L4,мм |
| 35.2* | 30 | 48.5 | 45 | 45 | 50.8 | 7.5 | 10.5 | 12 | 11.4 |
* - Длина вращающейся части в таблице указана в сжатом состоянии!
- Пары трения:
- Подвижное кольцо:
- Графит, пропитанный смолой (R или CAR) и Карбид кремния (S или SIC)
- Неподвижное кольцо:
- Карбид кремния (S или SIC) и Керамика (C или CER)
- Материал вторичного уплотнения (резиновые изделия)
- Каучук нитрильный (B или NBR)
- Каучук этиленпропиленовый (G или EPDM)
- Фторкаучук (A или Viton)
