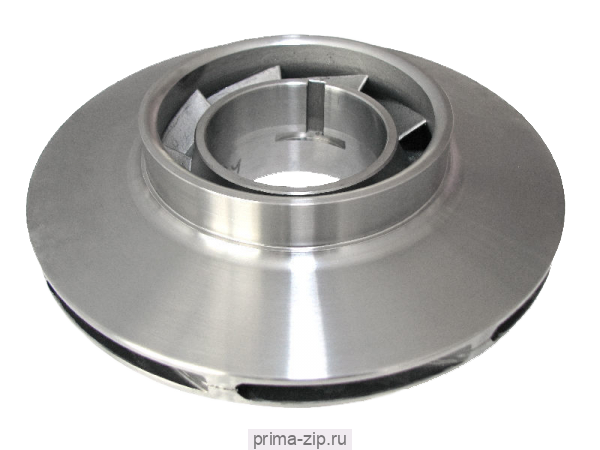

Колесо рабочее 8МС-7-0118
Описание Колесо рабочее 8МС-7-0118
Колесо рабочее для насоса ЦНС300-120...600 - 8МС-7-0118
| № | Номера деталей | Наименование деталей | Масса |
|---|---|---|---|
| 1 | МС-30-0139 | Пробка | 0,12 |
| 2 | МС-30-0139-2 | Пробка | 0,009 |
| 3 | 8МС-7-0101-1 | Крышка глухая | 0,57 |
| 4 | 8МС-7-0102 | Втулка подшипника | 3,3 |
| 5 | 8МС-7-0103 | Кронштейн задний | 89 |
| 6 | 8МС-7-0104 | Крышка подшипника | 5,5 |
| 7 | 8МС-7-0105А | Кольцо отбойное | 0,08 |
| 8 | 8МС-7-0107 | Гайка ротора | 5,15 |
| 9 | 8МС-7-0108 | Трубка разгрузки | 0,25 |
| 10 | 8МС-7-0109 | Диск разгрузки | 14,0 |
| 11 | 8МС-7-0110 | Кольцо регулировочное | 0,039 |
| 12 | 8МС-7-0110-01 | Кольцо регулировочное | 0,079 |
| 13 | 8МС-7-0110-02 | Кольцо регулировочное | 0,118 |
| 14 | 8МС-7-0111 | Кольцо разгрузки | 4,8 |
| 15 | 8МС-7-0112 | Кольцо разгрузки | 5,5 |
| 16 | 8МС-7-0113 | Втулка дистанционная | 3,5 |
| 17 | 8МС-7-0114 | Втулка разгрузки | 5,59 |
| 18 | 8МС-7-0115 | Крышка нагнетания | 291 |
| 19 | 8МС-7-0117-1 | Аппарат направляющий | 29 |
| 20 | 8МС-7-0118 | Колесо рабочее | 20,45 |
| 21 | 8МС-7-0118-01 | Колесо рабочее при выдаче | 19,0 |
| 22 | 8МС-7-0119-2 | Корпус направляющего аппарата | 87 |
| 23 | 8МС-7-0120 | Кольцо уплотняющее | 0,63 |
| 24 | 8МС-7-0121 | Кольцо уплотняющее | 1,25 |
| 25 | 8МС-7-0123 8МС-7-0123-02 8МС-7-0123-03 8МС-7-0123-04 8МС-7-0123-06 8МС-7-0123-07 8МС-7-0123-08 8МС-7-0123-09 8МС-7-0123-10 |
Болт стяжной Болт стяжной Болт стяжной Болт стяжной Болт стяжной Болт стяжной Болт стяжной Болт стяжной Болт стяжной |
9,7 5,8 71 8,4 11,0 12,3 13,65 14,9 16,25 |
| 26 | 8МС-7-0125 | Втулка гидрозатвора | 2,6 |
| 27 | 8МС-7-0126 | Рубашка вала | 8,9 |
| 28 | 8МС-7-0127 | Втулка сальника | 4,65 |
| 29 | 8МС-7-0128 | Кольцо | 0,7 |
| 30 | 8МС-7-0129 | Кронштейн передний | 58,12 |
| 31 | 8МС-7-0130а | Крышка передняя | 5,51 |
| 32 | 8МС-7-0144 | Шайба предохранительная | 0,018 |
| 33 | 8МС-7-0145 | Гайка круглая специальная | 0,49 |
| 34 | У0081 | Шнур резиновый | |
| 35 | У0087 | Шнур резиновый | |
| 36 | У0090 | Шнур резиновый | |
| 37 | У0094 | Шнур резиновый | |
| 38 | ЦНС300-120…600.01.004 | Втулка | 1,6 |
| 39 | ЦНС300-120…600.01.005-1 | Прокладка | 0,17 |
| 40 | ЦНС300-120…600.01.007 | Шпонка | 0,017 |
| 41 | ЦНС300-120…600.01.007-01 | Шпонка | 0,057 |
| 42 | ЦНС300-120…600.01.007-02 | Шпонка | 0,091 |
| 43 | ЦНС300-120…600.01.007-03 | Шпонка | 0,135 |
| 44 | ЦНС300-120…600.01.007-04 | Шпонка | 0,154 |
| 45 | ЦНС300-120…600.01.008-1 | Колесо рабочее первой ступени | 23 |
| 46 | ЦНС300-120…600.01.009 | Кольцо уплотняющее | 1,7 |
| 47 | ЦНС300-300-1.01.007 | Крышка всасывания | 310 |
| 48 | ЦНС300-120…600.01.012-00 ЦНС300-120…600.01.012-02 ЦНС300-120…600.01.012-03 ЦНС300-120…600.01.012-04 ЦНС300-120…600.01.012-06 ЦНС300-120…600.01.012-07 ЦНС300-120…600.01.012-08 ЦНС300-120…600.01.012-09 ЦНС300-120…600.01.012-10 |
Вал Вал Вал Вал Вал Вал Вал Вал Вал |
95,5 73,3 80,7 88,1 102,9 110,3 117,7 125,1 132,5 |
| 49 | Подшипник 3618 ГОСТ 5721-75 | ||
| 50 | Болт М12х130.36 ГОСТ 7795-70 | ||
| 51 | Болт М12х140.36 ГОСТ 7795-70 | ||
| 52 | Болт М12х30.36 ГОСТ 7796-70 | ||
| 53 | Гайка М12.4 ГОСТ 5915-70 | ||
| 54 | Гайка М16.4 ГОСТ 5915-70 | ||
| 55 | Гайка М20.4 ГОСТ 5915-70 | ||
| 56 | Гайка М42х3.4 ГОСТ 5915-70 | ||
| 57 | Манжета 1.2-105х130-1 ГОСТ 8752-79 | ||
| 58 | Шайба 42.02. Ст.3 ГОСТ 1 1371-78 (для 2-4 ступ.) (для 5-10 ступ.) | ||
| 59 | Шпилька М16-8дх70.36 ГОСТ22034-76 | ||
| 60 | Шпилька М20-8дх50.36 ГОСТ22034-76 | ||
| 61 | Набивка сквозного плетения марки АП31 16х16 ГОСТ 5152-84 | 0,75 | |
| 62 | ЦНС300-300-1.01.021-1 | Кольцо направляющего аппарата | 27,0 |
| 63 | ЦНС300-120…600.01.014 | Болт специальный | 0,3 |
