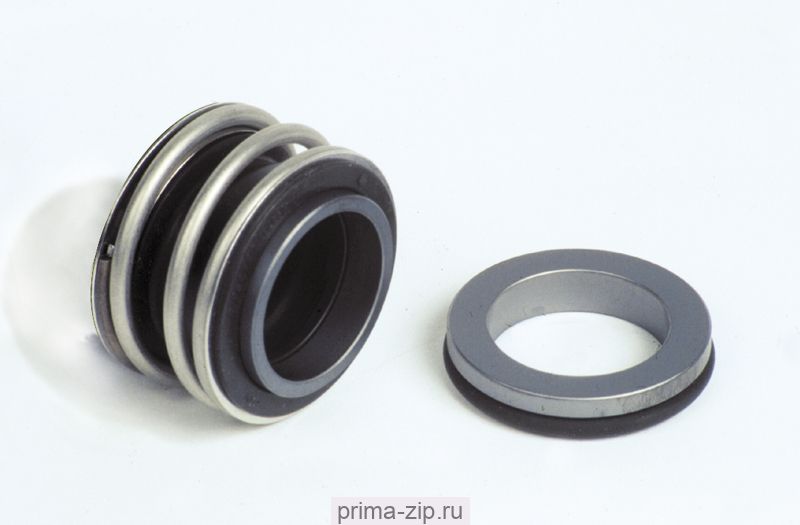

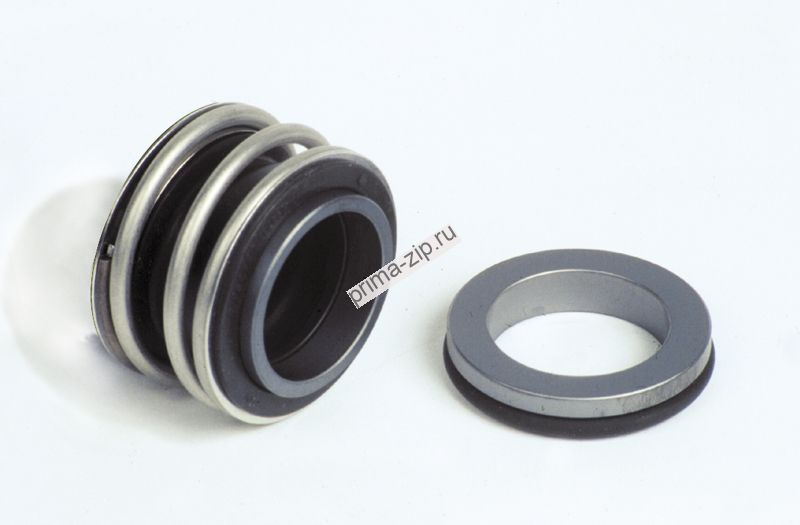

Торцевое уплотнение BSMG1-40 CAR/CER/EPDM G4
Описание Торцевое уплотнение BSMG1-40 CAR/CER/EPDM G4
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, )
3-сильфон ( EPDM, )
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
3-сильфон ( EPDM, )
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-40 | 40 | 62.0 | 58.0 | 30.0 | 9.0 | 58.0 | 10.8 |
