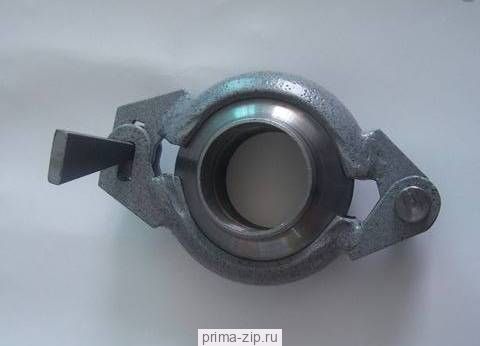

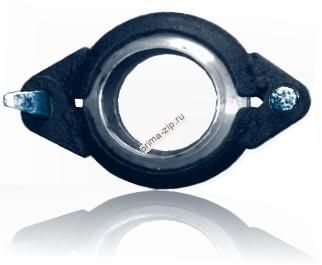

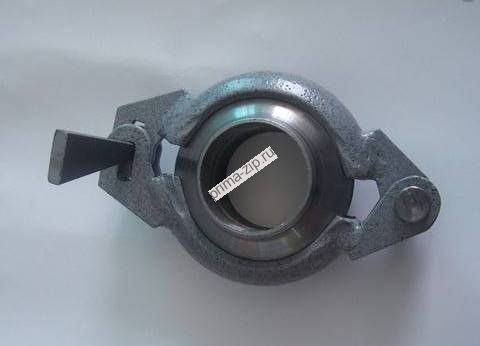

Соединение быстроразъемное БРС50 Ру 1,6 МПа

 Быстроразъемное соединение устанавливается в местах стыковки труб путём приваривания патрубков к срезам труб, стягивания встречных патрубков полухомутами и фиксации их при помощи клина. Герметичность соединения обеспечивается за счёт установки между фланцами патрубков эластичного кольцевого уплотнения.



Назначение:

Быстрый монтаж и демонтаж труб с условным проходом 50 мм и давлением до 16 МПа.

• Диаметр соединения: мм БРС Ду50
• Давление, MPa: БРС Ру1.6 МПа
• Уплотнение: 7В14-1
• Среда: Бетон, Вода, Воздух, Пульпа
• Температура среды C: от -45 до +100

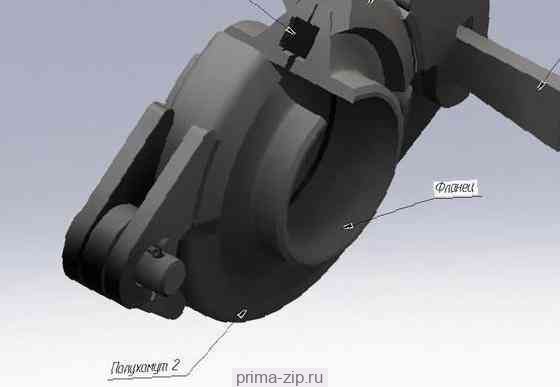

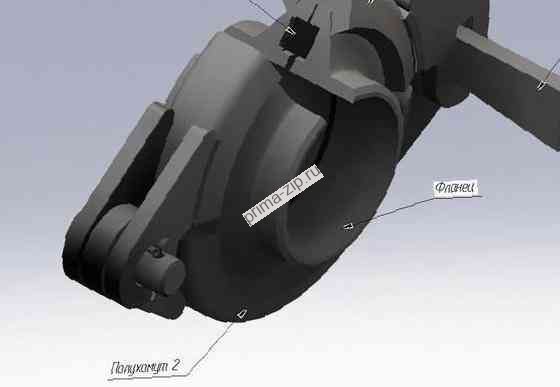

Быстросъемные соединения состоят из следующих элементов:

- два стальных фланца (под приварку к стальной трубе),
- хомут шарнирный разводной (состоящий из двух полухомутов),
- клин (стягивающий полухомуты),
- прокладка резиновая межфланцевая.

Собираемые детали трубопровода можно соединять под любым углом в плоскости стыка.
