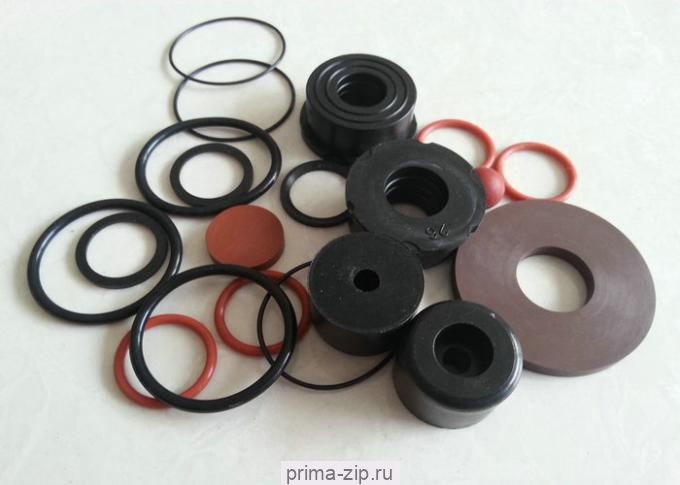

Резиновые уплотнения (РТИ) из материалов -NBR, EPDM, SILICON, VITON, HNBR

Нитрил-бутадиен каучук NBR (резина)

Нитрил-бутадиен каучук есть сополимером нитрила и бутадиена. Соотношение этих соединений определяет свойства вулканизаторов и, в частности определяет их стойкость к температурам и маслам. Содержание нитрила в каучуке может составлять от 18% до 50%. Вместе с ростом содержания в каучуке нитрила повышается устойчивость к воздействию масел, алифатических растворителей и устойчивость к высоким температурам при одновременном снижении устойчивости к низким температурам. Вулканизаты каучука нитрил-бутадиенового характеризуются высокой гибкостью, прочностью на растяжение, сжатие и устойчивостью к маслам.

Большинство уплотнений, используемых в гидравлике и пневматике, производятся на базе NBR.

Температурный диапазон для применения таких изделий от -30 до +100°C, кратковременно до 120°С. В отдельных случаях можно получить сопротивление к -55°C.

Нитриловые вулканизанты имеют устойчивость к:

• алифатические углеводороды, такие как пропан, чистый бензин
• минеральные масла и смазки
• масла растительного или животного происхождения
• мазут и дизельное топливо
• негорючие гидравлические жидкости, такие как: HSA, HSB (водонефтяные эмульсии) и HSC (смеси полигликоля с водой)
• вода до 60°C (специальные смеси +100°C)
• разбавленные кислоты в не очень высоких температурах

Нитриловые вулканизанты не имеют устойчивости к:

• ароматические углеводороды, такие как бензол
• сложные эфиры и полярные растворители
• Силиконовые масла и смазки
• гидравлические жидкости типа HSD (на основе полиэфира и хлорированных углеводородов)
• тормозные жидкости на основе гликолей

Каучук HNBR акрилонитрил-гидрированный / NEM

Акрилонитрил-гидрированный HNBR

Therban, Tornac, Zetpol

Акрилонитрил каучук представляет собой сополимер акрилонитрила и бутадиена, в котором происходит полное или частичное гидрирование двойной связи компонента бутадиен, что увеличивает термостабильность и окисление. Резиновые материалы, полученные таким образом, обладают высокой механической прочностью и улучшенной стойкостью к истиранию. Они так же имеют несколько большую устойчивость к воздействию рабочей среды, чем в случае обычного NBR.

Температурный диапазон работы от -30 до +150°C

Хлоропреновый каучук CR

Neoprene, Baypren, Butaclor, Denka, Chloroprene

Хлоропреновый каучук представляет собой полимер хлоропрена. Хлоропреновые вулканизаты характеризуются высокой стойкостью к воздействию озона, атмосферному старению и химическому воздействию. Хлоропреновый вулканизат имеет среднюю устойчивость к минеральным маслам и смазочным материалам.

Диапазон рабочих температур составляет от -40 до +110°C (кратковременно +130°C)

Хлоропреновый каучук устойчив к:

• минеральные масла
• Силиконовые масла и смазки
• спирты и гликоли
• фреоны
• безводный аммиак
• солевые растворы, растворы кислот.

Хлоропреновые вулканизаты не устойчивы к:

• хлорированные и ароматические углеводороды
• сложные эфиры, кетоны, амины
• нефтяные топлива

Каучук акриловый ACM

Акрил ACM

Cyanacryl, Europrene AR, Nxitite PA, Nipol AR, Elaprim AR

Акриловый каучук представляет собой сополимер этилакрилата или бутила, или их смеси с мономером. По сравнению с нитрильными вулканизатами демонстрирует улучшенную устойчивость к горячему воздуху, кислороду, озону и маслам. Он нечувствителен к сере и хлору, и таким образом может быть использован для работы в маслах и смазках, содержащих добавки. Акриловый эластомер имеет большую остаточную деформацию при сжатии и меньшую прочность на разрыв по сравнению с нитрильным эластомером.

Диапазон рабочих температур составляет от -25 до +150°C при кратковременном воздействии 170°C.

Вулканизаты акриловые устойчивы к:

• минеральные масла (двигательные, трансмиссионные)
• относительно устойчивы к воде

Вулканизаты акриловые не устойчивы к:

• трудновоспламеняющиеся гидравлические жидкости на основе полиэфиров и углеродов -HSD а так же смесях гликоля с водой HSC
• тормозные жидкости на основе гликоли
• углероды ароматические и хлорированные
• водная пара и кислоты

Каучук силиконовый VMQ/MVQ (силикон)

Силикон VMQ

Silastic, Silicone, Wacker-Silkonkautschuk, Silastomer

Силиконовые каучуки это высокомолекулярные полимеры , очень хорошей устойчивостью к высоким и низким температурам. Они также обладают хорошими диэлектрическими свойствами, низкой остаточной деформацией при сжатии, очень хорошей стойкостью к кислороду и озону. В отношении других эластомеров при комнатной температуре, характеризуются более высокой проницаемостью газов и являются негорючими. Диапазон рабочих температур от -60 до +200°С, кратковременно до 230°С. Силиконовые уплотнения не рекомендуется использовать для работы в движении, так как они имеют низкую прочность на разрыв и низкую стойкость к истиранию.

Вулканизаты силикона устойчивы к:

• минеральные масла и смазки
• разбавленные солевые растворы
• алкоголь
• вода до100°C
• относительно устойчивы к негорящим гидравлическим жидкостям HSD

Вулканизаты силикона не устойчивы к:

• концентрированные кислоты и щелочи
• сложные и простые эфиры
• алифатические и ароматические углеводороды
• водяной пар выше 100°C

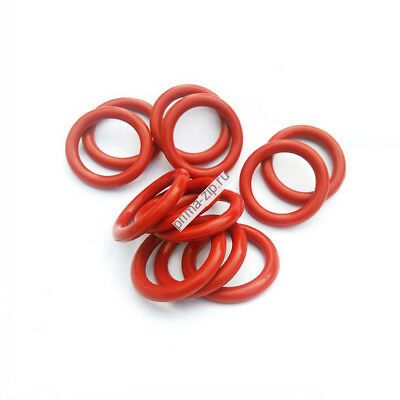

Фторкаучук FPM/FKM (термостойкая резина)

Фторкаучук FPM/FKM

Viton, Fluorel, Tencoflen, Dai El, Noxitite

Фторкаучук представляет собой сополимер мономеров, содержащих фтор , в основном это винилиденовый сополимер фторида гексафторидпропилен или винилиденфторид и трихлорэтилен. Наличие фтора способствует негорючести. Вулканизаты фторкаучука характеризуются особой термостойкостью и химической стойкостью. Устойчив к озону, ультрафиолетовому излучению, агрессивным химическим веществам, маслам, топливу. Фторированные эластомеры обладают низкой газопроницаемостью и характеризуются минимальной потерей веса в вакууме.

Диапазон рабочих температур: от -25 до + 200°С, кратковременно до +230°С.

Вулканизаты фторкаучука устойчивы к:

• минеральные масла и смазки
• ароматические и алифатические углеводороды,
• Трудновоспламеняющийся гидравлические жидкости на основе фосфатных эфиров и хлорированных углеводородов (HSC)
• синтетические масла для авиационных двигателей

Вулканизаты фторкаучука не устойчивы к:

• концентрированные растворы каустической соды и кислот
• кетоны, простые и сложные эфиры с низкой молекулярной массой, например, этилацетат
• органические кислоты, такие как уксусная, муравьиная
• горячая вода и пара

Каучук фторсиликоновый FVMQ/MFQ

Каучуки фторсиликоновые являются фторированными каучуками метил-силиконовыми. Они имеют лучшие физико-механические свойства, большую устойчивость к разрыву, низшую остаточную деформацию при сжатии, есть более устойчивыми к топливам, маслам минеральным и синтетическим а так же смазкам. Фторосиликоновые эластомеры устойчивы к погодным условиям, озону, ультрафиолетовому излучению.

Температурный диапазон применения составляет от -80°C до +175°C, кратковременно до +200°C.

Перфлуоркаучук FFPM/FFKM

Перфлуор FFPM/FFKM

Karlez, Simriz, Chemraz

Благодаря использованию специальных фторовых мономеров, не имеющих в своем составе водорода i и соответствующего выбора компонентов и методов обработки, могут быть получены упругие эластомеры, устойчивость которых очень близка к свойствам PTFE. В связи с очень высокой ценой FFPM, такие уплотнения используются для герметизации узлов с высокими техническими требованиями, а также с высокой степенью безопасности или где затраты на техническое обслуживание и ремонт больше, чем стоимость самого уплотнения. Они используются в:

• аэрокосмической и космической технике
• нефтедобывающей промышленности
• производстве энергетического оборудования

Температурный диапазон применения от -15 до +250°C

Уретановый каучук, сложный AU либо простой EU полиэфир

Полиуретан AU, EU

Vulkollan, Urepan, Desmopan, Elastothone, Pellethane, Adipren, Simputhar

Полиуретаны в отличии от других эластомеров , производится с помощью термопластического формирования гранул (PUR термопластичные эластомеры), или путем литья реактивных смесей. Можно также использовать обычные методы обработки полимера путем смешивания эластомера с наполнителями или вулканизации формы. АС и ЕС в связи с чрезвычайно высокой прочностью, пластичностью и гибкостью могут быть классифицированы с точки зрения свойств чем-то между эластомерами, термопластами и термореактивами. Они характеризуются очень высокой стойкостью к истиранию, устойчивы к воздействию масел, топлива и озона, имеют довольно значительное механическое деформирование. AU имеет немного лучшее сопротивление к воде, чем EU. Из-за указанных выше преимуществ, этот материал используется для производства уплотнений к гидравлике и пневматике, где имеет место высокое давление.

Температурный диапазон применения от -30 до +80°C, для изысканных вариаций может допускаться температура минерального масла до 105°С

Полиуретаны устойчивы к:

• минеральные масла и смазки
• алифатические углеводороды
• вода и негорючие гидравлические жидкости типа HSA и HSB

Полиуретаны не устойчивы к:

• горячая вода выше 40°С и водяной пар
• разбавленные и кислоты
• амины
• рафинированные минеральные масла
• органические растворители, такие как ацетон

Стирол-бутадиеновый каучук SBR

Стирол-бутадиен SBR

Buna H, Is, Buna SB, Europrene, Cariflex S, Solprene, Carom

Стирол-бутадиеновый каучук представляет собой сополимер бутадиена и стирола. Эластичные свойства вулканизированного стирол-бутадиена не хуже эластичных свойств вулканизатов натурального каучука. SBR вулканизаты, однако, показывают повышенную стойкость к: озону, атмосферическому воздействию, высоким температурам, а также устойчивы к истиранию. SBR используется в основном для производства автомобильных шин, подошв для обуви и изделий подвергающихся истиранию.

Диапазон рабочих температур от -50°C до +100°C.

Вулканизаты стирол-бутадиена устойчивы к:

• органическим и неорганическим кислотам
• спирты и вода
• тормозные жидкости на основе гликолей

SBR вулканизаты не устойчивы к:

• минеральные масла, смазки, бензин
• алифатические и ароматические хлорированные углеводороды.

Этилен-пропиленовый каучук EPDM

Этилен-пропилен EPDM

Dutral, Keltan, Vistalon, Nordel, Epscyn, Buna AP, Royalene, Polysar

Этилен-пропиленовые каучуки представляют собой сополимеры этилена, пропилена и небольшого количества диена.

Полученным в результате тройным сополимерам характерны химическая стойкость, а при должной стабилизации высокая устойчивость к атмосферическим воздействиям и озону. Они являются хорошими диэлектриками. Смеси для каучуков EPDM рекомендуются для уплотнений, работающих в системах водоснабжения, стиральных машинах и автомобильной гидравлической тормозной системе, на основе гликолей.

Температурный диапазон применения от -50 до +130°C, особая разновидность до +150°С.

Этилен-пропиленовые вулканизаты устойчивы к:

• горячая вода и пара
• кислоты и щелочи
• кетоны, сложные и простые эфиры с низкой молекулярной массой
• растворы мыла и моющих средств
• огнестойкие гидравлические жидкости типа HSC, HSD
• тормозные жидкости на основе гликолей

Этилен-пропиленовые вулканизаты не устойчивы к:

• алифатические, ароматические и хлорированные углеводороды
• минеральные масла и смазки
• бензин, дизельное топливо

Термопластичные каучуки TPE

TPE являются двухфазными системами: они состоят из блок-полимеров, и сополимеров, которые в свою очередь состоят из двух взаимно не смешанных ингредиентов называемых твердая фаза и мягкая фаза. Твердые части устроены таким образом, чтобы сформировать своего рода кристаллическую структуру, которая соединена с мягкими тканями.. Таким образом получается псевдо - сшитая структура. К недостаткам можно отнести: высокая ползучесть под нагрузкой, относительно низкий предел прочности на растяжение, высокая твердость и зависимость характеристик от температуры. Полиолефиновый термопластичный каучук TPE-O (YEPDM) имеет свойства, сравнимые с EPDM по химической стойкости. Рабочая температура до +120°С.

В случае TPE-S (YSBR), твердой фазой является стирол, а мягкой - бутадиен. Свойства сравнимы с SBR, твердость зависит от пропорций в составе стирола и бутадиена. Уменьшение прочности на разрыв происходит при температурах выше 60°С, имеет сопротивление к низким температурам -40°С. Хорошая химическая стойкость к воздействию воды, разбавленных кислот и щелочей, спиртов и кетонов. YSBR не устойчив к полярным растворителям, топливам и маслам.

TPE-E (YBBO) термопластичный каучук на основе полиэфира имеет такие характеристики:

• высокая прочность на растяжение - можно использовать вместо резинотканевого материала
• высокий модуль упругости
• хорошее удлинение
• исключительная стойкость к растворителям
• устойчивость к окислительным кислотам, алифатическим углеводородам, щелочным растворам, маслам и смазкам

Сильные окисляющие кислоты вызывают набухание.

Диапазон рабочих температур от -40 до +120°C

Тефлон, фторопласт (Политетрафторэтилен) PTFE

Тефлон PTFE

Algoflon, Fluon, Halon, Hostaflon, Teflon

PTFE получают полимеризацией тетрафторэтилена (CF2 = CF2). Преимущества этого материала это его низкий коэффициент трения, недостатки- небольшая стойкость к истиранию и деформация материала после длительного воздействия нагрузок.

PTFE можно использовать в температурном диапазоне от -200 до 260°С. Устойчивость к такой низкой температуре позволяет использовать полимер для герметизации сжиженных газов.

С точки зрения химической стойкости превосходит все известные материалы ,негорючий и нерастворимый во всех известных растворителях , не впитывает воду , является не устойчивым только к расплавленным щелочным металлам, таким как натрий, калий, и газообразный фтор и фтористый водород HF. При температурах выше 400°С разлагается с выделением токсичных газов. Для улучшения механических свойств и износостойкости в основном используется PTFE с наполнителями , которые включают:

• стекловолокно
• бронза
• графит или угольный порошок
• дисульфид молибдена
• сталь

Полиамид PA (капролон)

Полиамид PA

Durethan, Dymetrol, Nylon, Ultramid, Tarnamid

Для всех полиамидов характерной есть амидная группа, которая встроена в мономеры различного строения.

Полиамид превосходит другие полимеры следующими свойствами:

• высокая прочность
• стойкость к истиранию
• способность работать всухую
• высокая стойкость к старению

Верхняя рабочая температура 120 - 140°С.

Полиоксиметилен (полиацеталь) POM

Полиоксиметилен (полиацеталь) POM

Derlin, Hostaform C, Ultraform, Tarnoform

Отчасти это кристаллический термопласт, полученный из формальдегида путем гомополимеризации POM-H или кополимеризации POM-R. Сополимеры, в отличие от гомополимеров являются устойчивыми к щелочи и очень устойчивы к воде.. POM не усиленный принадлежит к одним из самых жестких и сильных термопластов и имеет очень хорошую стабильность размеров.

Застывает ниже -40°С и может быть использован в течение коротких периодов до 150°С и долгосрочно до +110°С.

PU (полиуретан)

Устойчив к: растворителям, кислотам, минеральным маслам и смазкам, алифатическим углеводородам, гидравлическим типам жидкости HSA и HSB;

Устойчив к воздействию пара, неорганическим кислотам (серная, соляная), скипидару, маслам, гидравлическим жидкостям HSD и HSC, ультрафиолетовое излучение (УФ);

В зависимости от марки, рабочая температура от -50°С до +100°С.
