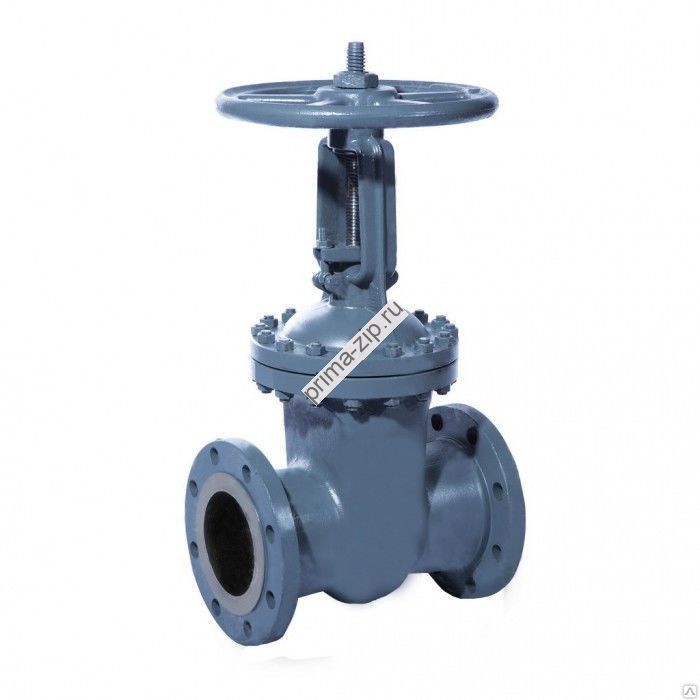

Задвижка стальная фланцевая 30с41нж Ру-16 Ду-100
Описание Задвижка стальная фланцевая 30с41нж Ру-16 Ду-100
Расчетная рабочая среда задвижки 30с41нж - вода, пар, жидкие нефтепродукты. Для изготовления корпуса используется углеродистая сталь. Температурный диапазон: до +425 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80 (исп.1, ряд 2).
Тип присоединения и материал прокладки выбирают в зависимости от условий работы задвижек: давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры задвижки 30с41нж Ду100 Ру16
![]() |
|
Габаритные размеры и масса задвижки 30с41нж Ду100 Ру16
Наименование параметра | Значение, мм |
Длина (L) | 230 |
Высота (H) | 440 |
Масса (кг) | 32 |
Строительная длина (L) - длина участка трубы, который задвижка 30с41нж Ду100 Ру16 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода задвижки до конца шпинделя в верхнем положении.
Задвижка стальная фланцевая 30с41нж Ру-16 Ду-100
