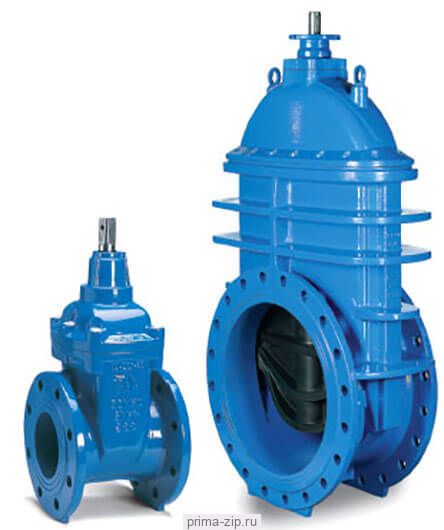

AVK Задвижка с обрезиненным клином длинная ДУ 400 Pn 10/16

1. Шток

2. Кольцо грязесъемное из NBR

3. Кольцо кругл. сечения из NBR

4. Подшипник

5. Крышка корпуса

6. Упорное кольцо

7. Манжета из EPDM

8. Болт крышки корпуса

9. Прокладка крышки корпуса

10. Гайка затвора

11. Клиновой затвор

12. Корпус

Корпус и крышка

Серии 02/60 и 20/30
ковкий чугун, GGG-50, по DIN 1693 (марка 500-7 по BS 2789)

Корпус

Серия 02/50
серый чугун, GG-25, по DIN 1691 (марка 220/250 по BS 1452)

Крышка

(DN 40-150), Серия 02/50
серый чугун, GG-25, по DIN 1691 (марка 220/250 по BS 1452)

(DN 200-400), Серия 02/50

ковкий чугун, GGG-50, по DIN 1693 (марка 500-7 по BS 2789)

Покрытие

Серии 02/50 и 02/60
внутри и снаружи порошковое эпоксидное по DIN 30677, нанесённое электростатическим способом

Серии 02/30
снаружи порошковое эпоксидное по DIN 30677, нанесённое электростатическим способом, внутри – эмаль

Шток

Нержавеющая сталь, DIN x 20 Cr 13

Уплотнение штока

Грязесъемное кольцо из NBR, внутри 2 кольца круглого сечения из NBR
и 2 кольца снаружи пластмассового подшипника, манжета из EPDM

Клиновый затвор

Ковкий чугун, с сердечником полностью вулканизированным резиной EPDM, где интегральная гайка клина – из устойчивой к обесцинкиванию латуни CZ 132 по BS 2874

Упорное кольцо

Устойчивая к обесцинкиванию латунь CZ 132 по BS 2872

Болты крышки

Нержавеющая сталь А2, пломбированы термоклеем

Прокладка крышки

Резина EPDM
