Рукав высокого давления РВД
Описание Рукав высокого давления РВД
Рукава высокого давления РВД с присоединительной арматурой предназначены для соединения и компенсации взаимных перемещений гидроагрегатов в гидросистемах и гидростатических трансмиссиях тракторов и сельхозмашин, работоспособны в условиях умеренного и тропического климата.
Основой конструкции рукавов высокого давления служат резиновые шланги. В конструкцию рукава входят металлические оплетки и накидные гайки. При изготовлении рукавов РВД применяют высококачественные специальные резиновые смеси, что позволяет рукавам выдерживать высокие давления и перепады температур.
Производителями обеспечиваются высокие эксплуатационные свойства, огнестойкость и износостойкость, механическую прочность и герметичность. Специальные модели РВД помимо металлической оплетки снабжении защитной спиралью, защищающей их от повреждений при воздействии ударов и трения.
Пример условного обозначения:
Рукав 2SN-8-L450(М16х1,5)
8 – внутренний диаметр рукава
L450 – длина рукава 450 мм,
М 16х1,5 – присоединительная резьба.
Рукав высокого давления отвечает стандартам EN853 1SN, DIN 20022 1SN, SAE 100R1AT и превышает требования ГОСТ 6286-73 Тип 1.
Шланг маслобензостойкий - стойкий к воздействию гидравлических и биологических масел, масел на базе полигликоля, воды, водно-масляных эмульсий.
Внутренняя трубка: из маслостойкого синтетического каучука.
Корд усиления: одна оплетка высокопрочной стальной проволоки.
Наружное покрытие: синтетический каучук, стойкий к истиранию, озону, атмосферным воздействиям.
Длина бухты РВД не нормируется, достигает 300 метров одной бухтой в зависимости от Ду шланга.
Температура постоянной эксплуатации от - 40 С до +100 С
Температура периодической эксплуатации РВД до + 125 С .
Гидрошланг стандарта EN853 1SN, DIN 20022 1SN, SAE 100R1AT не требует специальной окорки при сборке армированного РВД.
Параметры шланга EN853 1SN, DIN 20022 1SN, SAE 100R1AT
| Тип РВД | Размер шланга | Наружный диаметр | Рабочее давление | Разрывное давление | Радиус изгиба | Вес | |||
| РВД 1SN | Дусл | mm | inch | mm | bar | bar | Psi | mm | Kg/m |
| 5 | 4,8 | 3/16" | 11,5 | 250 | 1000 | 14500 | 89 | 0,195 | |
| 6 | 6,4 | 1/4" | 13,2 | 225 | 900 | 13050 | 100 | 0,22 | |
| 8 | 7,9 | 5/16" | 14,8 | 215 | 850 | 12320 | 114 | 0,27 | |
| 10 | 9,5 | 3/8" | 17,1 | 180 | 720 | 10440 | 127 | 0,34 | |
| 12 | 12,7 | 1/2" | 20,1 | 160 | 640 | 9280 | 178 | 0,41 | |
| 16 | 15,9 | 5/8" | 23,3 | 130 | 520 | 7540 | 200 | 0,51 | |
| 20 | 19 | 3/4" | 27,3 | 105 | 420 | 6090 | 240 | 0,62 | |
| 25 | 25,4 | 1" | 35,1 | 88 | 350 | 5070 | 300 | 0,93 | |
| 32 | 31,8 | 1.1/4" | 43.3 | 63 | 250 | 3620 | 419 | 1,25 | |
| 38 | 38,1 | 1.1/2" | 49,7 | 50 | 200 | 2900 | 500 | 1,6 | |
| 50 | 50,8 | 2" | 63,1 | 40 | 160 | 2320 | 630 | 2,2 | |

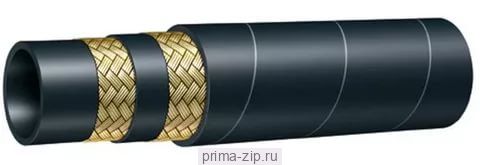

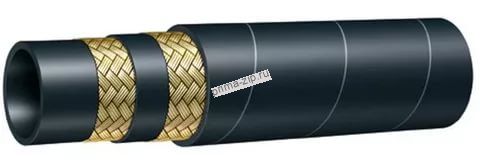

Рукав высокого давления отвечает стандартам EN853 2SN, DIN 20022 2SN, SAE 100R2AT и превышает требования ГОСТ 6286-73 Тип 2.
Стойкий к воздействию текучих сред : гидравлических и биологических масел, масел на базе полигликоля, воды, водно-масляных эмульсий.
Внутренняя трубка: из маслостойкого синтетического каучука.
Корд усиления: две оплетки закаленной стальной проволоки.
Наружное покрытие: синтетический каучук, стойкий к истиранию, озону, атмосферным воздействиям.
Длина рулона не нормируется, достигает 300 метров одной бухтой в зависимости от Ду шланга.
Температура постоянной эксплуатации от - 40 С до +100 С
Температура периодической эксплуатации до + 125 С.
Гидрошланг стандарта EN853 2SN, DIN 20022 2SN, SAE 100R2AT не требует специальной окорки при сборке армированного РВД.
Параметры РВД EN 853 2SN, DIN 20022 2SN, SAE100R2AT
| Тип РВД | Обозначения | Наружный диаметр | Рабочее давление | Разрывное давление | Радиус изгиба | Вес | |||
| 2SN | DN | mm | inch | mm | bar | bar | Psi | mm | Kg/m |
| 5 | 4,8 | 3/16" | 13,3 | 415 | 1650 | 23920 | 89 | 0,315 | |
| 6 | 6,4 | 1/4" | 14,7 | 400 | 1600 | 23200 | 100 | 0,360 | |
| 8 | 7,9 | 5/16" | 16,3 | 350 | 1400 | 20300 | 114 | 0,400 | |
| 10 | 9,5 | 3/8" | 18,7 | 330 | 1320 | 19140 | 127 | 0,510 | |
| 12 | 12,7 | 1/2" | 21,8 | 275 | 1100 | 15950 | 178 | 0,620 | |
| 16 | 15,9 | 5/8" | 25,0 | 250 | 1000 | 14500 | 200 | 0,715 | |
| 20 | 19,0 | 3/4" | 29.0 | 215 | 860 | 12470 | 240 | 0,955 | |
| 25 | 25,4 | 1" | 36.8 | 165 | 650 | 9420 | 300 | 1,320 | |
| 32 | 31,8 | 1.1/4" | 47,0 | 125 | 500 | 7250 | 419 | 1,965 | |
| 38 | 38,1 | 1.1/2" | 53,4 | 90 | 360 | 5220 | 500 | 2.265 | |
| 50 | 50.8 | 2" | 66,2 | 80 | 320 | 4640 | 630 | 3,115 | |
Рукав высокого давления отвечает стандартам EN856 4SP, DIN 20023 4SP, SAE100 R9R и применяется при повышенных нагрузках в гидросистеме.
Стойкий к воздействию текучих сред на основе гидравлических и биологических масел, масел на базе полигликоля, воды, водно-масляных эмульсий.
Внутренняя трубка: из маслостойкого синтетического каучука.
Корд усиления: четыре спиральных навивки из высокопрочной стальной проволоки.
Наружное покрытие: синтетический каучук, стойкий к истиранию, озону, атмосферным воздействиям.
Длина рулона не нормируется, достигает 40 метров одной бухтой в зависимости от Ду шланга.
Температура постоянной эксплуатации от -40°С до +100°С
Температура периодической эксплуатации до +125°С.
Гидрошланг стандарта EN856 4SP, DIN 20023 4SP, SAE100 R9R требует обязательной окорки при сборке армированного РВД.
Параметры РВД EN 856 4SP, DIN 20023 4SP, SAE100R9R
| Тип РВД | Обозначения | Наружный диаметр | Рабочее Давление | Разрывное давление | Радиус изгиба | Вес | |||
| EN856 4SP | Дусл | mm | inch | mm | bar | bar | Psi | mm | Kg/m |
| 6 | 6,4 | 1/4" | 17,6 | 485 | 2400 | 34800 | 100 | 0,605 | |
| 10 | 9,5 | 3/8" | 21,1 | 450 | 2000 | 29005 | 110 | 0,77 | |
| 12 | 12,7 | 1/2" | 24,3 | 420 | 1750 | 25370 | 120 | 0,925 | |
| 16 | 15,9 | 5/8" | 27,9 | 380 | 1600 | 23200 | 140 | 1,145 | |
| 20 | 19 | 3/4" | 31,9 | 380 | 1600 | 23200 | 170 | 1,51 | |
| 25 | 25,4 | 1" | 39 | 320 | 1400 | 20300 | 340 | 1,97 | |
Маслобензостойкий шланг, стойкий к воздействию сред на основе гидравлических и биологических масел, масел на базе полигликоля, воды, водно-масляных эмульсий.
Внутренняя трубка: из маслостойкого синтетического каучука.
Корд усиления: четыре спиральных навивки из особопрочной стальной проволоки.
Наружное покрытие: синтетический каучук, стойкий к истиранию, озону, атмосферным воздействиям.
Длина рулона не нормируется, достигает 40 метров одной бухтой в зависимости от Ду шланга.
Температура рабочей среды для постоянной эксплуатации от -40°С до +100°С
Температура рабочей среды при кратковременной эксплуатации до +125°С.
Гидрошланг стандарта EN856 4SH, DIN 20023 4SH требует обязательной окорки при сборке армированного РВД.
Параметры РВД EN856 4SH, DIN20023 4SH, SAE100R9R (ГОСТ25452-90)
| Тип РВД | Обозначения | Наружный диаметр | Рабочее Давление | Разрывное давление | Радиус изгиба | Вес | |||
| EN856 4SH | Дусл | mm | inch | mm | bar | bar | Psi | mm | Kg/m |
| 19 | 19 | 3/4" | 31,9 | 420 | 1750 | 25370 | 210 | 1,54 | |
| 25 | 25,4 | 1" | 38,1 | 385 | 1750 | 25370 | 220 | 2,085 | |
| 31 | 31,8 | 1.1/4" | 45 | 350 | 1400 | 20300 | 420 | 2,46 | |
| 38 | 38,1 | 1.1/2" | 52,4 | 290 | 1160 | 16820 | 560 | 3,19 | |
| 51 | 50,8 | 2" | 67,5 | 250 | 1000 | 14500 | 700 | 4,5
|
|
