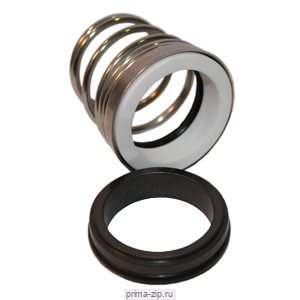

Торцевое уплотнение NS-1 / NS-DN
Запросить стоимость
Уточняйте наличие
ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!
Как получить товар:
- 1Доставка ТК "Деловые Линии".
- 2Доставка ТК "СДЭК" .
- 3Самовывоз по адресу : г.Москва, ул.Мироновская 2
- 4Другой вариант доставки .
NS-1
Конструкция с конической пружиной.
Гидравлически не разгруженное.
Зависит от направления вращения вала.
Параметры
Материалы колец трения:
Вращающаяся часть уплотнения:
- керамика Al O (V)
- карбид кремния (Q1, Q2)
Неподвижная часть уплотнения:
- углеграфит (A, B)
- карбид кремния (Q1, Q2)
Параметры:
- p = 10 бар
- t = -20 ... 180 °C
- v = 20 м/с
Тип NS-DN
размеры по DIN 24960 (EN 12756)
|
d |
d2 |
d1 |
L1 |
L2 |
|
10 |
20 |
21 |
15 |
7 |
|
12 |
22 |
23 |
18 |
7 |
|
14 |
24 |
25 |
22 |
7 |
|
16 |
26 |
27 |
23 |
7 |
|
18 |
32 |
33 |
24 |
10 |
|
20 |
33 |
35 |
25 |
10 |
|
22 |
36 |
37 |
25 |
10 |
|
24 |
37.4 |
39 |
27 |
10 |
|
25 |
38 |
40 |
27 |
10 |
|
28 |
42 |
43 |
29 |
10 |
|
30 |
44 |
45 |
30 |
10 |
|
32 |
45.5 |
48 |
30 |
10 |
|
33 |
46.5 |
48 |
39 |
10 |
|
35 |
49 |
50 |
39 |
10 |
|
38 |
56 |
56 |
42 |
13 |
|
40 |
58 |
58 |
42 |
13 |
Тип NS-1
размеры по DIN 24960 (EN 12756)
|
d |
d2 |
d1 |
L1 |
L2 |
|
10 |
19.5 |
18.1 |
15 |
5.5 |
|
11 |
22 |
20.6 |
18 |
5.5 |
|
12 |
23 |
20.6 |
18 |
5.5 |
|
13 |
25 |
23.1 |
22 |
6 |
|
14 |
25 |
23.1 |
22 |
6 |
|
15 |
28.7 |
26.9 |
22 |
7 |
|
16 |
28.7 |
26.9 |
23 |
7 |
|
17 |
28.7 |
26.9 |
23 |
7 |
|
18 |
32.7 |
30.9 |
24 |
8 |
|
19 |
32.7 |
30.9 |
25 |
8 |
|
20 |
32.7 |
30.9 |
25 |
8 |
|
21 |
37.5 |
35.4 |
25 |
8 |
|
22 |
37.5 |
35.4 |
25 |
8 |
|
23 |
37.5 |
35.4 |
27 |
8 |
|
24 |
37.5 |
35.4 |
27 |
8 |
|
25 |
40 |
38.2 |
27 |
8.5 |
|
28 |
45.5 |
43.3 |
29 |
9 |
|
29 |
45.5 |
43.3 |
30 |
9 |
|
30 |
45.5 |
43.3 |
30 |
9 |
|
32 |
45.5 |
43.3 |
30 |
9 |
|
33 |
48 |
53.5 |
39 |
11.5 |
|
35 |
50 |
53.5 |
39 |
11.5 |
|
38 |
56 |
60.5 |
39 |
11.5 |
|
40 |
58 |
60.5 |
39 |
11.5 |
