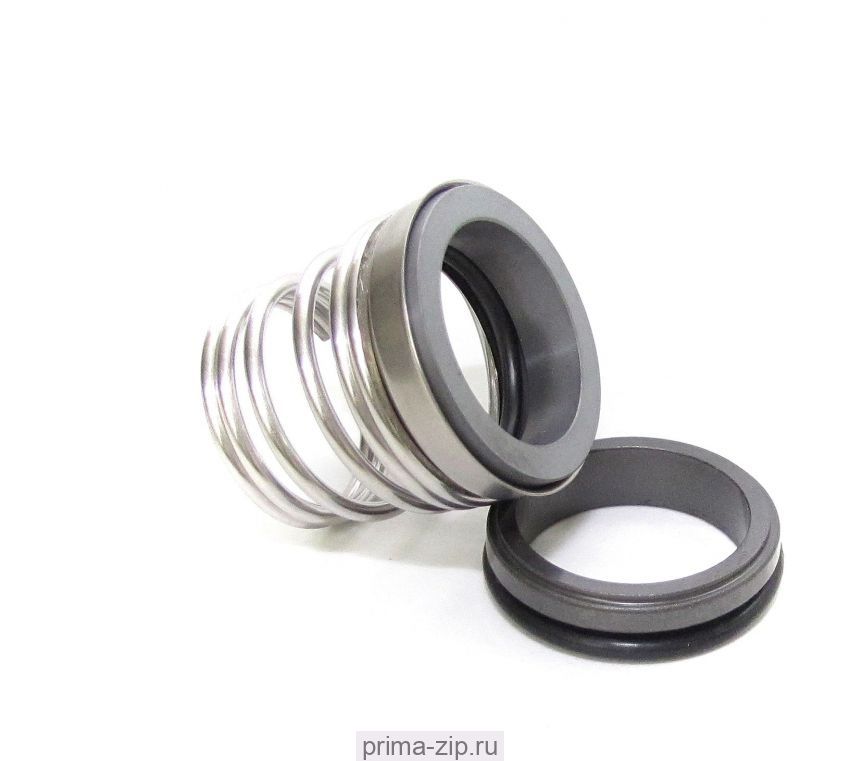

Торцевое уплотнение Pedrollo FN-18NU , артикул 11516301821
Описание Торцевое уплотнение Pedrollo FN-18NU , артикул 11516301821
| тип FN-18NU | артикул 11516301821 | к насосам PQ3000 | материалы Ceramica/ Grafite/ NBR / AISI304 |
с увеличенным неподвижным кольцом / артикул 11516301821
Описание
Одинарное уплотнение с конической пружиной для гладких валов. Зависит от направления вращения. Используется в насосах Calpeda, Ebara, Pedrollo и др.
Возможно применение в насосах: Lowara (CEA120), Calpeda (NM, MXH, MPC, GXC/GXV), Ebara (CDX, 2CDX, CDXM), Pedrolo (F) и многих других.
Аналог торцевых уплотнений: Burgmann BTFN, Roten 3, Vulcan 13. DIMER TCO.15-7, Lidering М112К.FR.
Характеристики:
- Диаметр вала: 10 - 40 мм
- Давление: до 10 бар
- Температура: -20 °С - + 140 °С (в зависимости от материалов)
- Скорость скольжения: 20 м/с
d1 (H6)d3 (Max)d6 (h8)d7 (±0.5)L3L4 (h8)1020,017,021,015,07,01222,019,023,018,07,01425,021,025,022,07,01629,023,027,023,07,01833,027,033,024,010,02033,029,035,025,010,02238,031,037,025,010,02438,033,039,027,010,02540,034,040,027,010,02846,037,043,029,010,03046,039,045,030,010,03246,042,048,030,010,03348,042,048,039,010,03550,044,050,039,010,03858,049,056,042,013,04058,051,058,042,013,0

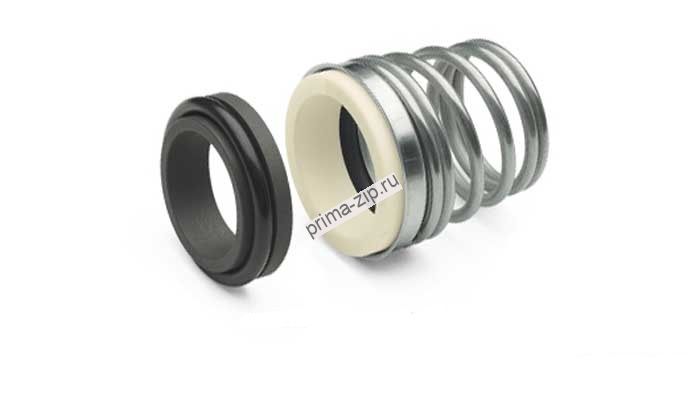

Торцовые уплотнения BT-FN, размеры
| d1 (H6) | d3 (Max) | d6 (h8) | d7 (±0.5) | L3 | L4 (h8) |
| 10 | 20,0 | 14,0 | 18,1 | 15,0 | 5,5 |
| 11 | 22,0 | 16,5 | 20,6 | 18,0 | 5,5 |
| 12 | 22,0 | 16,5 | 20,6 | 18,0 | 5,5 |
| 13 | 25,0 | 18,5 | 23,1 | 22,0 | 6,0 |
| 14 | 25,0 | 18,5 | 23,1 | 22,0 | 6,0 |
| 15 | 29,0 | 21,5 | 26,9 | 23,0 | 7,0 |
| 16 | 29,0 | 21,5 | 26,9 | 23,0 | 7,0 |
| 17 | 29,0 | 21,5 | 26,9 | 23,0 | 7,0 |
| 18 | 33,0 | 24,5 | 30,9 | 24,0 | 8,0 |
| 19 | 33,0 | 26,0 | 30,9 | 25,0 | 8,0 |
| 20 | 33,0 | 26,0 | 30,9 | 25,0 | 8,0 |
| 21 | 38,0 | 29,0 | 35,4 | 25,0 | 8,0 |
| 22 | 38,0 | 29,0 | 35,4 | 25,0 | 8,0 |
| 23 | 38,0 | 29,0 | 35,4 | 27,0 | 8,0 |
| 24 | 38,0 | 29,0 | 35,4 | 27,0 | 8,0 |
| 25 | 40,0 | 31,5 | 38,2 | 27,0 | 8,5 |
| 28 | 46,0 | 37,5 | 43,3 | 30,0 | 9,0 |
| 29 | 46,0 | 37,5 | 43,3 | 30,0 | 9,0 |
| 30 | 46,0 | 37,5 | 43,3 | 30,0 | 9,0 |
| 32 | 46,0 | 37,5 | 43,3 | 30,0 | 9,0 |
| 33 | 48,0 | 45,0 | 53,5 | 39,0 | 11,5 |
| 35 | 50,0 | 45,0 | 53,5 | 39,0 | 11,5 |
| 38 | 58,0 | 52,0 | 60,5 | 39,0 | 11,5 |
| 40 | 58,0 | 52,0 | 60,5 | 39,0 | 11,5 |
