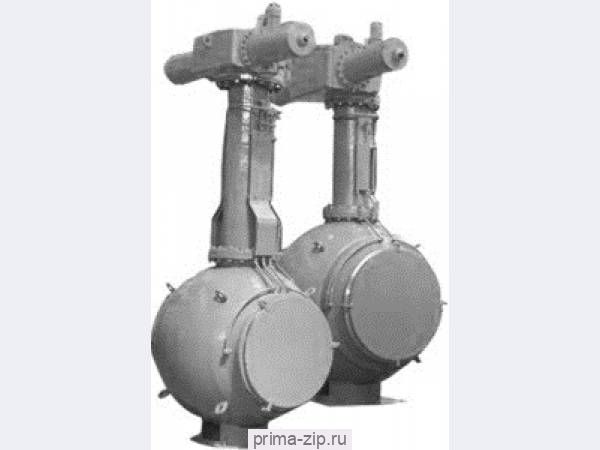

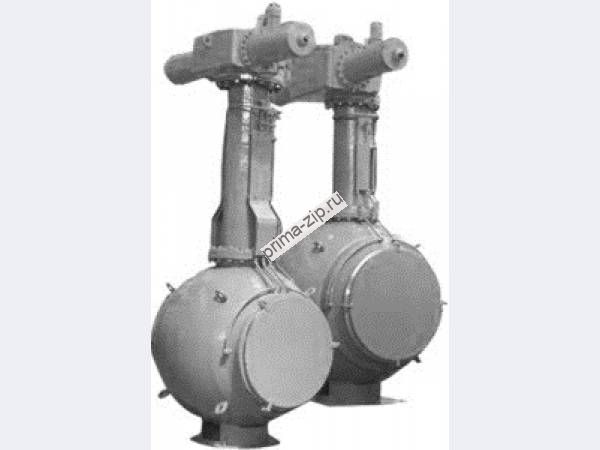

Кран шаровой 11лс62р

Кран шаровой 11лс62р
  • Цена сейчас: 0 руб. /шт с НДС
Кран шаровой 11лс62р. Краны шаровые с ручным управлением, пневмогидроприводом или электрогидроприводом применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.

Условия доставки

Вариант 1: Доставка через ТК "Деловые Линии".
Стоимость доставки: 0 руб.
Вариант 2: Доставка через ТК "СДЭК" .
Стоимость доставки: 0 руб.
Вариант 3: Ваш вариант доставки .
Стоимость доставки: 0 руб.

Описание Кран шаровой 11лс62р

Краны шаровые с ручным управлением, пневмогидроприводом, пневмоприводом, электроприводом или электрогидроприводомКран шаровой 11лс62р.

Условные диаметры (DN) - 600, 700, 800, 1000, 1050 мм

Условное давление (PN) - 8.0, 10.0, 12.5, МПа

Герметичность затвора – по классу А (ГОСТ Р 54808-2011).







Присоединение к трубопроводу:

  • под приварку для DN 150 – 1400 мм;
  • фланцевое с ответными фланцами для DN 150 мм;
  • с односторонним фланцевым разъемом для DN 500, 700 мм.

Возможно изготовление шаровых кранов DN 200 – 1000 мм фланцевыми, с ответными фланцами, а также с переходными катушками.

Климатическое исполнение:

  • умеренное (температура окружающей среды от –45 до +50 °С);
  • холодное (температура окружающей среды от –60 до +40 °С).

Краны   изготавливаются   с   ручным   управлением,   пневмогидроприводом,   электроприводом   или   электрогидроприводом.   При   установке  на пневмогидропривод блока управления БУК-2 имеется возможность реализации функций «нормально открыт» или «нормально закрыт».

Шаровые краны с пневмогидроприводами DN 150 – 500 мм комплектуются узлами управления:

  • ЭПУУ-6-4 (24 В) или ЭПУУ-6-5 (110 В) для PN 8.0, 10.0 МПа;
  • ЭПУУ-8 (24 В) или ЭПУУ-8-1 (110 В) для PN 12.5, 16.0 МПа.

Шаровые краны с пневмогидроприводами DN 600 – 1400 мм комплектуются блоками управления БУК-1-24-125-М (24 В) или БУК-1-110-125-М (110 В) для всех PN.

  • Возможна комплектация другими узлами и блоками управления.
  • Краны могут комплектоваться автоматом аварийного закрытия.

Краны   изготавливаются   для   надземной   и   подземной   установки.   Возможно   изготовление   кранов   подземной   установки   с   нанесением антикоррозионного полимерного покрытия усиленного типа.

Краны  могут  изготавливаться  и  поставляться  с  приварными  катушками  (переходными  кольцами),   длина  которых  составляет  не  менее  250  мм  (с каждой стороны). Сейсмичность районов эксплуатации по 12-балльной шкале MSK-64 – до 9 баллов.

Шаровые   краны   устанавливаются   соосно   с   трубопроводом.   Краны   с   ручным управлением допускается  устанавливать  в  любом  пространственном  положении, остальные–на горизонтальных участках трубопровода приводом вверх  с отклонением от вертикальной оси не более 10°.

Применяемые материалы

Элемент крана Материалы

корпус

Сталь – 09Г2С
пробка сталь – 09Г2С + Cr30 мкм
шпиндель сталь – 40Х, 40ХН, 20ХН3А + Cr30 мкм
уплотнение эластомер
  • Назначенный срок службы – 30 лет.
  • Срок службы до списания – не менее 40 лет.
  • Гарантийный срок эксплуатации –18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.
  • Изготовление и поставка по ТУ 26-07-1435-95 (для DN 150 мм) и ТУ 26-07-1450-96.
  • Шаровые краны серии МА39025 изготавливаются  по стандарту API Spec 6D.

Конструктивные особенности и преимущества:

  • Корпус крана состоит из двух штампованных полусфер, сваренных между собой, что исключает вероятность разгерметизации узла крана  относительно внешней среды;
  • Уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;
  • Высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке;
  • Затвор выполнен по схеме «пробка в опорах» с применением подшипников из металлофторопласта, облегчающих управление кранами;
  • Пневмогидроприводные краны имеют ручной дублер (гидравлический насос);
  • Безбаллонная конструкция привода резко сокращает объем гидравлической жидкости гидросистемы приводов;
  • Приводы заправлены гидрожидкостью;
  • Блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки;
  • Напряжение управления – 24 или 110 вольт.

Габаритные размеры и параметры

Краны шаровые с ручным управлением, пневмогидроприводом или электрогидроприводом



Краны шаровые с ручным управлением, пневмогидроприводом или электрогидроприводом

Краны шаровые с ручным управлением, пневмогидроприводом или электрогидроприводом



Краны шаровые с ручным управлением, пневмогидроприводом или электрогидроприводом



Краны шаровые с ручным управлением, пневмогидроприводом или электрогидроприводом

Размеры опорных лап шаровых кранов DN 600,1050 для установки на фундамент



Краны шаровые с ручным управлением, пневмогидроприводом или электрогидроприводом



  Размеры, мм
DN A C(отв) S
600,700,800 600 ∅530 16
1000, 1050 760 400 20






Марка Кл. исп. DN, PN, Тип прив. Тип уст. Тип прис. D0 D3 D4 B B1 B2 L H m, кг Прим.
мм МПа мм
11лс68п2 У1 600 8 р н прив. 1000 604 635 1270 1285 625 1397 2002 2360 Рис. 44
11лс68п3 ХЛ1
11лс68п У1 пд 3802 2960 Рис. 48
11лс68п1 ХЛ1
11лс(6)768п6 У1 пг н - 1760 1150 2290 2650 Рис. 42
11лс(6)768п7 ХЛ1
11лс(6)768п4 У1 пд 4090 3260 Рис. 46
11лс(6)768п5 ХЛ1
11лс(6)768п2 У1 пг (ААЗК) н - 2360 1150 2420 2810 Рис. 43
11лс(6)768п3 ХЛ1
11лс(6)768п У1 пд 4220 3415 Рис. 47
11лс(6)768п1 ХЛ1
11лс68п6 У1 600 10 р н прив. 1000 600 635 1270 1285 625 1397 2002 2360 Рис. 44
11лс68п7 ХЛ1
11лс68п4 У1 пд 3802 2960 Рис. 48
11лс68п5 ХЛ1
11лс(6)768п14 У1 пг н - 1760 1150 2290 2650 Рис. 42
11лс(6)768п15 ХЛ1
11лс(6)768п12 У1 пд 4090 3260 Рис. 46
11лс(6)768п13 ХЛ1
11лс(6)768п10 У1 600 10 пг (ААЗК) н прив. - 600 635 1270 2360 1150 1397 2420 2810 Рис. 43
11лс(6)768п11 ХЛ1
11лс(6)768п8 У1 пд 4220 3415 Рис. 47
11лс(6)768п9 ХЛ1
МА39025 У1 600 10 пг пд прив. - 600 635 1270 1760 1150 1397 4090 3260 Рис. 46
МА39025-01 У1 н 2290 2650 Рис. 42
МА39025-03 У1 пг (ААЗК) пд - 2360 1150 4220 3415 Рис. 47
МА39025-04 У1 н 2420 2810 Рис. 43
МА39025-06 У1 р пд 1000 1285 625 3802 2960 Рис. 48
МА39025-07 У1 н 2002 2360 Рис. 44
11лс62р2 У1 700 8 р н прив. 1000 688 740 1270 1285 625 1360 2002 3746 Рис. 44
11лс62р3 ХЛ1
11лс62р У1 пд 697 3802 4372 Рис. 48
11лс62р1 ХЛ1
11лс62р6 У1 н с одн. фланц. 688 1785 2002 4573 Рис. 45
11лс62р7 ХЛ1
11лс62р4 У1 пд 697 3802 5198 Рис. 49
11лс62р5 ХЛ1
11лс(6)762р6 У1 пг н прив. - 688 1760 1150 1360 2290 3852 Рис. 42
11лс(6)762р7 ХЛ1
11лс(6)762р4 У1 пд 697 4090 4488 Рис. 46
11лс(6)762р5 ХЛ1
11лс(6)762р2 У1 пг (ААЗК) н 688 2360 2420 4080 Рис. 43
11лс(6)762р3 ХЛ1
11лс(6)762р У1 пд 697 4220 4716 Рис. 47
11лс(6)762р1 ХЛ1
11лс(9)745п У1 эгп н 688 1128 690 2940 4550 Рис. 50
11лс(9)745п1 ХЛ1
11лс(9)745п2 У1 пд 697 4740 5200 Рис. 51
11лс(9)745п3 ХЛ1





Марка Кл. исп. DN, PN, Тип прив. Тип уст. Тип прис. D0 D3 D4 B B1 B2 L H m, кг Прим.
мм МПа мм
11лс62р10 У1 700 10 р н прив. 1000 688 740 1270 1285 625 1360 2002 3746 Рис. 44
11лс62р11 ХЛ1
11лс62р8 У1 пд 3802 4372 Рис. 48
11лс62р9 ХЛ1
11лс62р14 У1 н с одн. фланц. 1785 2002 4573 Рис. 45
11лс62р15 ХЛ1
11лс62р12 У1 пд 3802 5198 Рис. 49
11лс62р13 ХЛ1
11лс(6)762р10 У1 пг н прив. - 1760 1150 1360 2290 3852 Рис. 42
11лс(6)762р11 ХЛ1
11лс(6)762р8 У1 пд 4090 4488 Рис. 46
11лс(6)762р9 ХЛ1
11лс(6)762р18 У1 пг (ААЗК) н 2360 2420 4080 Рис. 43
11лс(6)762р19 ХЛ1
11лс(6)762р16 У1 пд 4220 4716 Рис. 47
11лс(6)762р17 ХЛ1
11лс(9)745п12 У1 эгп н 688 1128 690 2940 4550 Рис. 50
11лс(9)745п13 ХЛ1
11лс(9)745п14 У1 пд 697 4740 5200 Рис. 51
11лс(9)745п15 ХЛ1
11лс62р18 У1 700 12,5 р н прив. 1000 676 740 1270 1285 625 1360 2002 3746 Рис. 44
11лс62р19 ХЛ1
11лс62р16 У1 пд 3802 4372 Рис. 48
11лс62р17 ХЛ1
11лс(6)762р14 У1 пг н - 1760 1150 2290 3852 Рис. 42
11лс(6)762р15 ХЛ1
11лс(6)762р12 У1 пд 4090 4488 Рис. 46
11лс(6)762р13 ХЛ1
11лс(9)745п16 У1 эгп н 1128 690 2940 4550 Рис. 50
11лс(9)745п17 ХЛ1
11лс(9)745п18 У1 пд 4740 5200 Рис. 51
11лс(9)745п19 ХЛ1
МА39025 У1 700 10 пг пд прив. - 688 740 1270 1760 1150 1549 4090 4558 Рис. 46
МА39025-01 У1 н 2290 3922 Рис. 42
МА39025-03 У1 пг (ААЗК) пд 2360 4220 4786 Рис. 47
МА39025-04 У1 н 2420 4150 Рис. 43
МА39025-06 У1 р пд 1000 1285 625 3802 4442 Рис. 48
МА39025-07 У1 н 2002 3816 Рис. 44
МА39025-12 У1 эгп пд - 697 1128 690 4770 5270 Рис. 51
МА39025-13 У1 н 688 2940 4620 Рис. 50
11лс68п2 У1 800 8 р н прив. 1000 796 830 1420 1366 625 1778 2160 6750 Рис. 44
11лс68п3 ХЛ1
11лс68п У1 пд 3960 7390 Рис. 48
11лс68п1 ХЛ1
11лс(6)768п6 У1 пг н - 1760 1150 2500 7065 Рис. 42
11лс(6)768п7 ХЛ1
11лс(6)768п4 У1 пд 4300 7720 Рис. 46
11лс(6)768п5 ХЛ1
11лс(6)768п2 У1 пг (ААЗК) н - 2360 2630 7295 Рис. 43
11лс(6)768п3 ХЛ1
11лс(6)768п У1 пд 4430 7950 Рис. 47
11лс(6)768п1 ХЛ1





Марка Кл. исп. DN, PN, Тип прив. Тип уст. Тип прис. D0 D3 D4 B B1 B2 L H m, кг Прим.
мм МПа мм
11лс68п6 У1 800 10 р н прив. 1000 796 830 1420 1366 625   2160 6750 Рис. 44
11лс68п7 ХЛ1
11лс68п4 У1 пд 3960 7390 Рис. 48
11лс68п5 ХЛ1
11лс(6)768п14 У1 пг н - 1760 1150 2500 7065 Рис. 42
11лс(6)768п15 ХЛ1
11лс(6)768п12 У1 пд 4300 7720 Рис. 46
11лс(6)768п13 ХЛ1
11лс(6)768п10 У1 пг (ААЗК) н - 2360 2630 7295 Рис. 43
11лс(6)768п11 ХЛ1
11лс(6)768п8 У1 пд 4430 7950 Рис. 47
11лс(6)768п9 ХЛ1
МА39025 У1 800 10 пг пд прив. - 796 830 1420 1760 1150 1778 4300 7720 Рис. 46
МА39025-01 У1 н 2500 7065 Рис. 42
МА39025-03 У1 пг (ААЗК) пд - 2360 4430 7950 Рис. 47
МА39025-04 У1 н 2630 7295 Рис. 43
МА39025-06 У1 р пд 1000 1366 625 3960 7390 Рис. 48
МА39025-07 У1 н 2160 6750 Рис. 44
11лс(6)768п6 У1 1000 8 пг н прив. - 978 1036 1725 1995 1160 1780 2750 11600 Рис. 42
11лс(6)768п7 ХЛ1
11лс(6)768п4 У1 пд 988 4610 12500 Рис. 46
11лс(6)768п5 ХЛ1
11лс(6)768п10 У1 пг (ААЗК) пд 988 4700 12730 Рис. 47
11лс(6)768п11 ХЛ1
11лс(9)745п У1 эгп н 978 1354 765 3547 12560 Рис. 50
11лс(9)745п1 ХЛ1
11лс(9)745п2 У1 пд 988 5347 13460 Рис. 51
11лс(9)745п3 ХЛ1
11лс45п1 У1 1000 10 р н прив. 1000 978 1036 1725 1460 625 1780 4270 11200 Рис. 44
11лс45п2 ХЛ1
11лс(6)768п2 У1 пг н - 1995 1160 2750 11600 Рис. 42
11лс(6)768п3 ХЛ1
11лс(6)768п У1 пд 4610 12500 Рис. 46
11лс(6)768п1 ХЛ1
11лс(6)768п8 У1 пг (ААЗК) пд 4700 12730 Рис. 47
11лс(6)768п9 ХЛ1
11лс(9)745п4 У1 эгп н 1354 765 3547 12560 Рис. 49
11лс(9)745п5 ХЛ1
11лс(9)745п6 У1 пд 5347 13460 Рис. 51
11лс(9)745п7 ХЛ1
11лс(6)768п14 У1 1000 12,5 пг н прив. - 963 1036 1725 1995 1160 1780 2750 11600 Рис. 42
11лс(6)768п15 ХЛ1
11лс(6)768п12 У1 пд 4610 12500 Рис. 46
11лс(6)768п13 ХЛ1
11лс(6)768п16 У1 пг (ААЗК) пд 4700 12730 Рис. 47
11лс(6)768п17 ХЛ1
11лс(9)745п8 У1 эгп н 1354 765 3547 12560 Рис. 50
11лс(9)745п9 ХЛ1
11лс(9)745п10 У1 пд 5347 13460 Рис. 51
11лс(9)745п11 ХЛ1
МА39025 У1 1000 10 пг пд прив. - 978 1036 1725 1995 1160 1780 4610 12500 Рис. 46
МА39025-01 У1 н 2750 11600 Рис. 42
МА39025-03 У1 пг (ААЗК) пд 4700 12730 Рис. 47
МА39025-04 У1 н 2900 11600 Рис. 43
МА39025-09 У1 эгп пд 1354 765 5347 13460 Рис. 51
МА39025-10 У1 н 3547 12560 Рис. 50





Марка Кл. исп. DN, PN, Тип прив. Тип уст. Тип прис. D0 D3 D4 B B1 B2 L H m, кг Прим.
мм МПа мм
МА39112 У1 1050 10 пг пд прив. - 1022 1082 1770 2010 1160 1800 4625 12975 Рис. 46
МА39112-01 ХЛ1
МА39112-02 У1 пг (ААЗК) 4700 13130 Рис. 47
МА39112-03 ХЛ1
МА39112-04 У1 пг н 2825 12080 Рис. 42
МА39112-05 ХЛ1
МА39025 У1 пг пд 4625 12975 Рис. 46
МА39025-01 У1 н 2825 12080 Рис. 42
МА39025-03 У1 пг (ААЗК) пд 4700 13130 Рис. 47
МА39025-04 У1 н 2900 12235 Рис. 43



Обозначения:

  • р – с ручным управлением;
  • пг – с пневмогидроприводом;
  • эгп – с электрогидроприводом;
  • п – с пневмоприводом;
  • пд – подземной установки;
  • н – надземной установки;
  • У1 – умеренное климатическое исполнение;
  • ХЛ1 – холодное климатическое исполнение.
