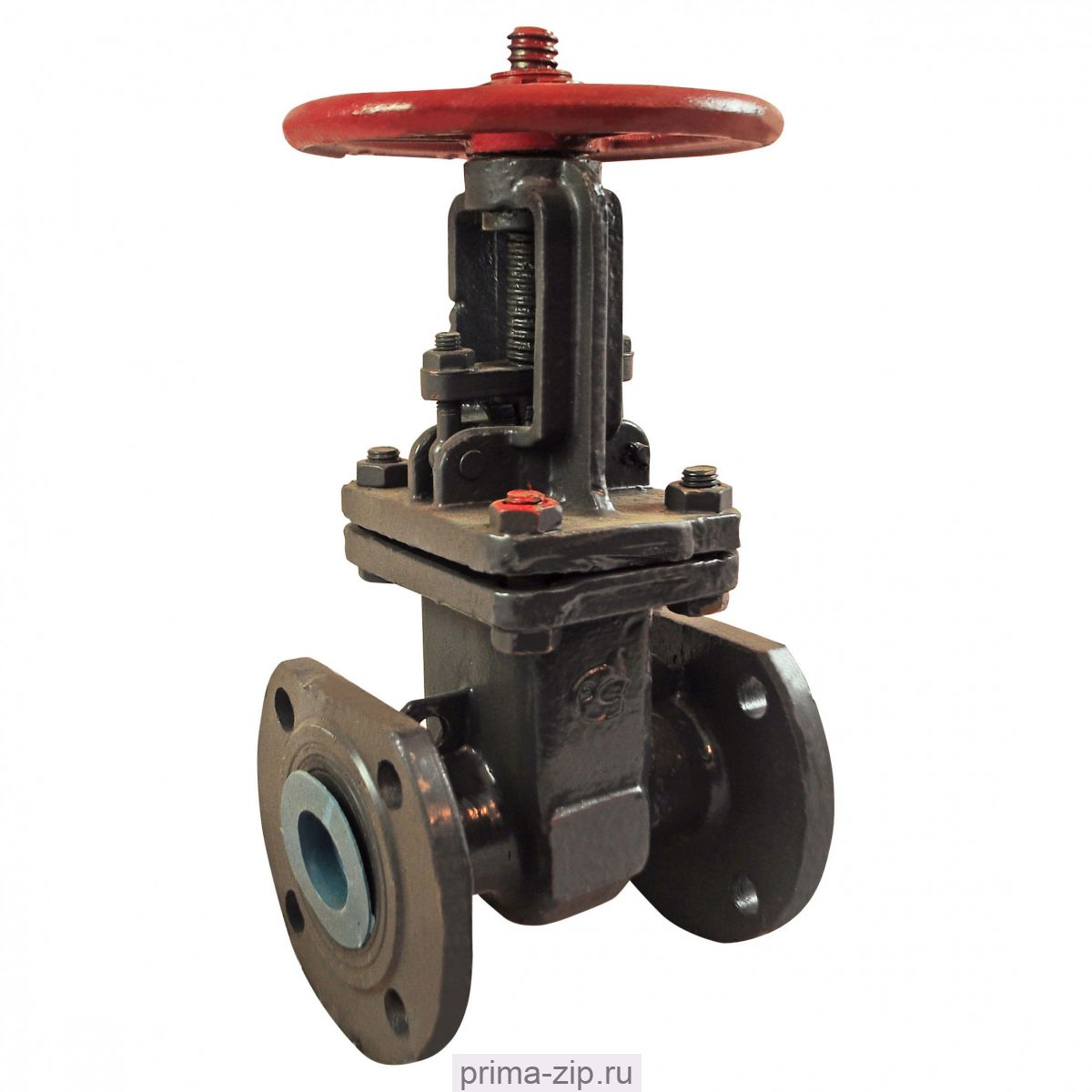

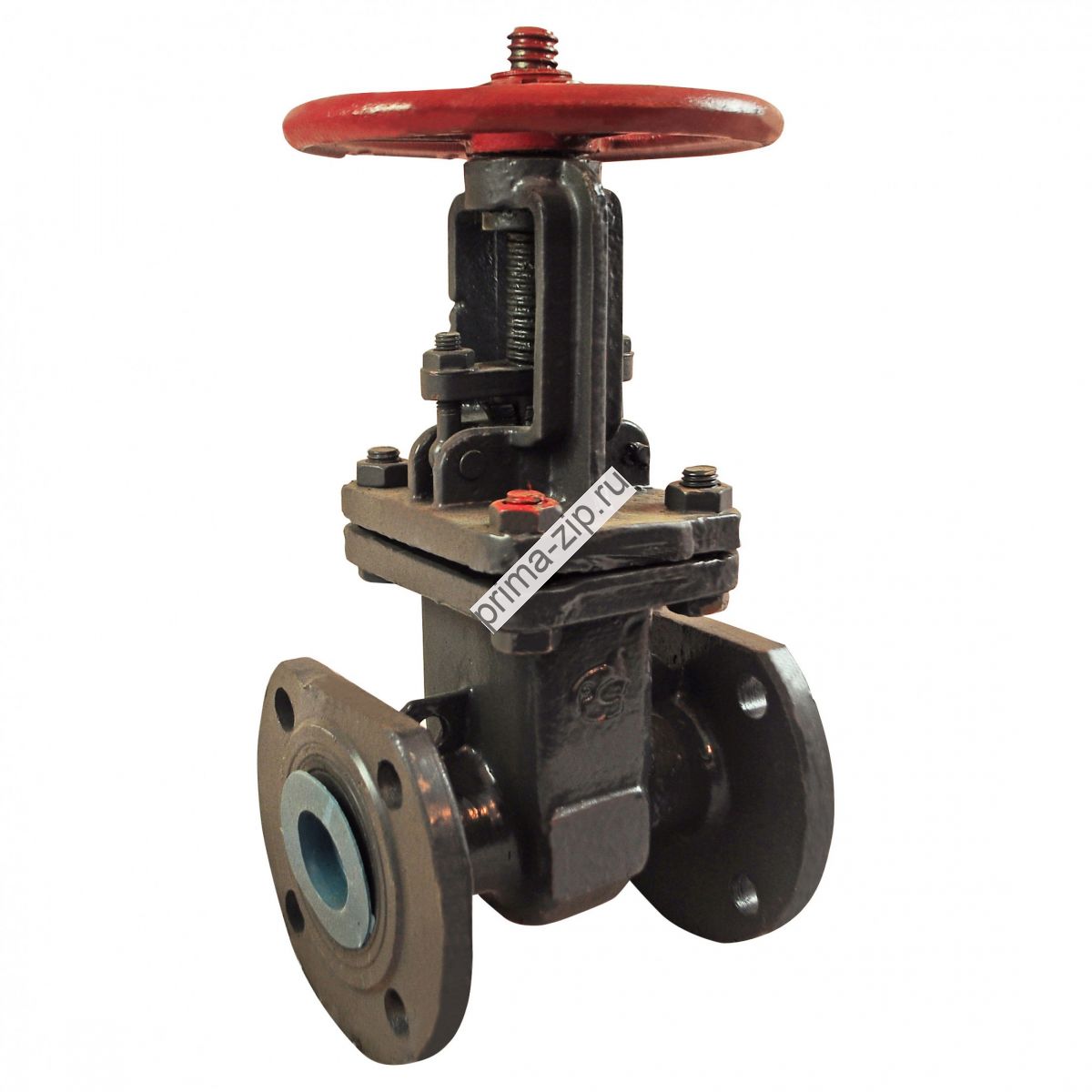

Задвижка стальная 30с41нж Ду100 Ру16 клиновая фланцевая с выдвижным шпинделем

Задвижка стальная 30с41нж Ду100 Ру16 клиновая фланцевая с выдвижным шпинделем (производство-Россия)
Рабочая среда: Вода, пар, нефть и нефтепродукты.
Рабочее давление: 16 бар.
Рабочая температура: от – 30 до +425°С.
Класс герметичности: А по ГОСТ 9544-2015.
Тестовое давление водой, на герметичность: 1,8 Мпа.
Тестовое давление водой, на прочность: 1,8 Мпа
L=230 мм (строительная длина)
D=215 мм
D1=180 мм
D2=156 мм
D0=245 мм
H=392 мм
Z-ф d=8ф-18 мм
b=20 мм
Корпус: сталь 30ХМЛ, 20ГЛ  с наплавкой 08Х20Н9Г7Т
Крышка: сталь 30ХМЛ, 20ГЛ
Клин (диски): сталь 30ХМЛ, 20ГЛ  с наплавкой 08Х20Н9Г7Т
Шпиндель: 20Х13
Втулка резьбовая: бронза  БрАЖ 9-4
Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
Болт, шпилька: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
Болт откидной: сталь 35, 40X
Уплотнение между корпусом и крышкой (прокладка): паронит ПОН-Б, ТРГ
Набивка сальника: кольца ТРГ
Маховик: сталь 25Л, ВЧ50

Задвижка клиновая литая с выдвижным шпинделем сальниковая 30с41нж Ду100 Ру16 используется в трубопроводах коммунальной сферы, энергосистем и нефте-газовой промышленности.

Эти задвижки преимущественно применяются в качестве запорной и запорно-регулирующей арматуры и предназначены для полного перекрытия или регулирования расхода среды. За малое гидравлическое сопротивление их часто используют в высокоскоростных магистральных трубопроводах.

Расчетная рабочая среда - вода, пар, жидкие нефтепродукты. Для изготовления корпуса используется углеродистая сталь. Температурный диапазон: -60 до +425 C⁰. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80 (исп.1, ряд 2).



Габаритные размеры и вес
