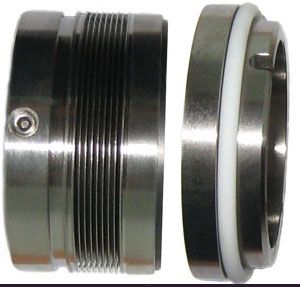

Торцевое уплотнение тип 680
Запросить стоимость
Уточняйте наличие
ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!
Как получить товар:
- 1Доставка ТК "Деловые Линии".
- 2Доставка ТК "СДЭК" .
- 3Самовывоз по адресу : г.Москва, ул.Мироновская 2
- 4Другой вариант доставки .
Установочные размеры торцового сильфонного уплотнения (размеры в мм)
Особенности конструкции торцового сильфонного уплотнения:
- разгруженное уплотнение вследствие сварного металлического сильфона.
- вращающийся cильфон крепится на валу дополнительным крепежным элементом в нужном положении;
- подходит для вращения вала в обе стороны.
 |
|
| Размеры вращающейся части и седла, мм | Седло типа "DIN" |
| Вал А +0,00 -0,05 мм |
B, мм |
C ±0,76 мм |
D, мм |
E, мм |
F, мм |
D6, мм |
D7, мм |
L4, мм |
L5, мм |
L6, мм |
L7, мм |
G, мм |
| 18 | 32,0 | 27,5 | 3,3 | 28,7 | 23,5 | 27 | 33 | 10,0 | 2,0 | 7,0 | 16,0 | 3,0 |
| 20 | 33,3 | 27,5 | 3,3 | 30,1 | 25,0 | 29 | 35 | 10,0 | 2,0 | 7,0 | 16,0 | 3,0 |
| 22 | 36,0 | 27,5 | 3,3 | 32,7 | 27,5 | 31 | 37 | 10,0 | 2,0 | 7,0 | 16,0 | 3,0 |
| 24 | 38,1 | 30,0 | 4,5 | 34,9 | 29,8 | 33 | 39 | 10,0 | 2,0 | 7,0 | 16,0 | 3,0 |
| 25 | 39,0 | 30,0 | 4,5 | 35,7 | 30,5 | 34 | 40 | 10,0 | 2,0 | 7,0 | 16,0 | 3,0 |
| 28 | 42,0 | 32,5 | 5,5 | 38,7 | 33,5 | 37 | 43 | 10,0 | 2,0 | 7,0 | 16,0 | 3,0 |
| 30 | 44,0 | 32,5 | 5,1 | 40,7 | 35,5 | 39 | 45 | 10,0 | 2,0 | 7,0 | 16,0 | 3,0 |
| 32 | 46,0 | 32,5 | 5,1 | 43,7 | 38,5 | 42 | 48 | 10,0 | 2,0 | 7,0 | 16,0 | 3,0 |
| 33 | 47,0 | 32,5 | 4,5 | 43,7 | 38,5 | 42 | 48 | 10,0 | 2,0 | 7,0 | 16,0 | 3,0 |
| 35 | 49,2 | 32,5 | 4,5 | 46,9 | 41,7 | 44 | 50 | 10,0 | 2,0 | 7,0 | 16,0 | 3,0 |
| 38 | 52,4 | 34,0 | 5,2 | 50,0 | 43,6 | 49 | 56 | 11,0 | 2,0 | 8,0 | 17,0 | 4,0 |
| 40 | 55,6 | 34,0 | 5,2 | 53,2 | 46,8 | 51 | 58 | 11,0 | 2,0 | 8,0 | 17,0 | 4,0 |
| 43 | 58,7 | 34,0 | 5,2 | 56,4 | 49,9 | 54 | 61 | 11,0 | 2,0 | 8,0 | 17,0 | 4,0 |
| 45 | 58,7 | 34,0 | 5,2 | 56,4 | 49,9 | 56 | 63 | 11,0 | 2,0 | 8,0 | 17,0 | 4,0 |
| 48 | 61,9 | 34,0 | 5,0 | 59,6 | 53,1 | 59 | 66 | 11,0 | 2,0 | 8,0 | 17,0 | 4,0 |
| 50 | 65,1 | 34,5 | 5,2 | 62,8 | 56,3 | 62 | 70 | 13,0 | 2,5 | 8,5 | 17,5 | 4,0 |
| 53 | 68,3 | 34,5 | 5,2 | 65,9 | 59,4 | 65 | 73 | 13,0 | 2,5 | 8,5 | 17,5 | 4,0 |
| 55 | 71,0 | 34,5 | 4,6 | 68,5 | 62,0 | 67 | 75 | 13,0 | 2,5 | 8,5 | 17,5 | 4,0 |
| 60 | 74,6 | 39,5 | 6,6 | 72,3 | 65,8 | 72 | 80 | 13,0 | 2,5 | 8,5 | 17,5 | 4,0 |
| 65 | 84,1 | 39,5 | 6,0 | 81,8 | 74,0 | 77 | 85 | 13,0 | 2,5 | 8,5 | 17,5 | 4,0 |
| 70 | 87,3 | 45,0 | 8,2 | 85,0 | 77,2 | 83 | 92 | 15,3 | 2,5 | 9,5 | 18,5 | 4,0 |
| 75 | 95,3 | 45,0 | 7,8 | 92,1 | 84,4 | 88 | 97 | 15,3 | 2,5 | 9,5 | 18,5 | 4,0 |
| 80 | 98,4 | 44,5 | 6,7 | 95,8 | 87,3 | 95 | 105 | 15,7 | 3,0 | 10,0 | 19,0 | 4,0 |
| 85 | 104,8 | 44,5 | 6,7 | 102,2 | 93,7 | 100 | 110 | 15,7 | 3,0 | 10,0 | 19,0 | 4,0 |
| 90 | 108,0 | 49,5 | 9,0 | 105,3 | 96,8 | 105 | 115 | 15,7 | 3,0 | 10,0 | 19,0 | 4,0 |
| 95 | 114,3 | 49,5 | 9,0 | 111,7 | 103,2 | 110 | 120 | 15,7 | 3,0 | 10,0 | 19,0 | 4,0 |
| 100 | 120,7 | 49,5 | 9,0 | 118,0 | 109,5 | 115 | 125 | 15,7 | 3,0 | 10,0 | 19,0 | 4,0 |

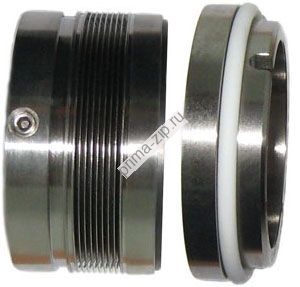

Торцевое уплотнение 680 John Crane
