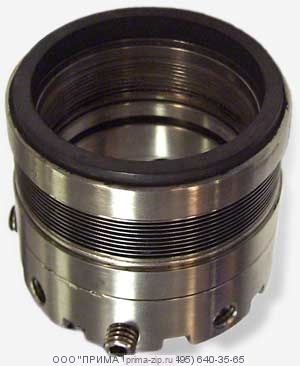

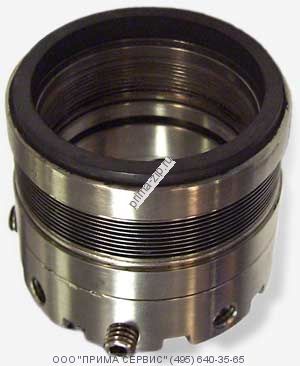

Торцевое уплотнение JC680 аналог 680 John Crane
Описание Торцевое уплотнение JC680 аналог 680 John Crane
 |
|
Технические характеристики: Температурный диапазон -75 °С до +200°С Давление до 20 бар Скорость вращения до 25 м/с
|
Материал исполнения: Вращающаяся часть: Кабид кремния/ Карбид вольфрама Неподвижное кольцо ( контркольцо): Графит /Карбид кремния/карбид вольфрама Резина: NBR/EPDM/Viton/ PTFE Сильфон: AISI316/AM350/Хастеллой/Титан |
| Диаметр вала | А | В | С | D | E |
| 1.000 | 1.000 | 1526 | 1.250 | 1.438 | 1.235 |
| 1.125 | 1.125 | 1.687 | 1.250 | 1.565 | 1.362 |
| 1.250 | 1.250 | 1.812 | 1.312 | 1.719 | 1.516 |
| 1.375 | 1.375 | 1.937 | 1.437 | 1.845 | 1.641 |
| 1.500 | 1.500 | 2.062 | 1.437 | 1.970 | 1.716 |
| 1.625 | 1.625 | 2.187 | 1.437 | 2.095 | 1.841 |
| 1.750 | 1.750 | 2.312 | 1.437 | 2.220 | 1.966 |
| 1.875 | 1.875 | 2.437 | 1.500 | 2.345 | 2.090 |
| 2.000 | 2.000 | 2.562 | 1.500 | 2.471 | 2.216 |
| 2.125 | 2.125 | 2.687 | 1.500 | 2.595 | 2.340 |
| 2.250 | 2.250 | 2.812 | 1.562 | 2.721 | 2.466 |
| 2.375 | 2.375 | 2.937 | 1.562 | 2.846 | 2.590 |
| 2.500 | 2.500 | 3.187 | 1.562 | 3.096 | 2.790 |
| 2.625 | 2.625 | 3.312 | 1.625 | 3.221 | 2.915 |
| 2.750 | 2.750 | 3.437 | 1.625 | 3.347 | 3.040 |
| 2.875 | 2.875 | 3.625 | 1.687 | 3.502 | 3.196 |
| 3.000 | 3.000 | 3.750 | 1.687 | 3.627 | 3.322 |
| 3.125 | 3.125 | 3.875 | 1.750 | 3.772 | 3.437 |
| 3.250 | 3.250 | 4.000 | 1.750 | 3.897 | 3.562 |
| 3.375 | 3.375 | 4.125 | 1.750 | 4.022 | 3.687 |
| 3.500 | 3.500 | 4.250 | 1.875 | 4.147 | 3.812 |
| 3.625 | 3.625 | 4.375 | 1.875 | 4.272 | 3.937 |
| 3.750 | 3.750 | 4.500 | 1.875 | 4.397 | 4.062 |
| 3.875 | 3.875 | 4.625 | 1.875 | 4.522 | 4.187 |
| 4.000 | 4.000 | 4.750 | 1.875 | 4.647 | 4.312 |
