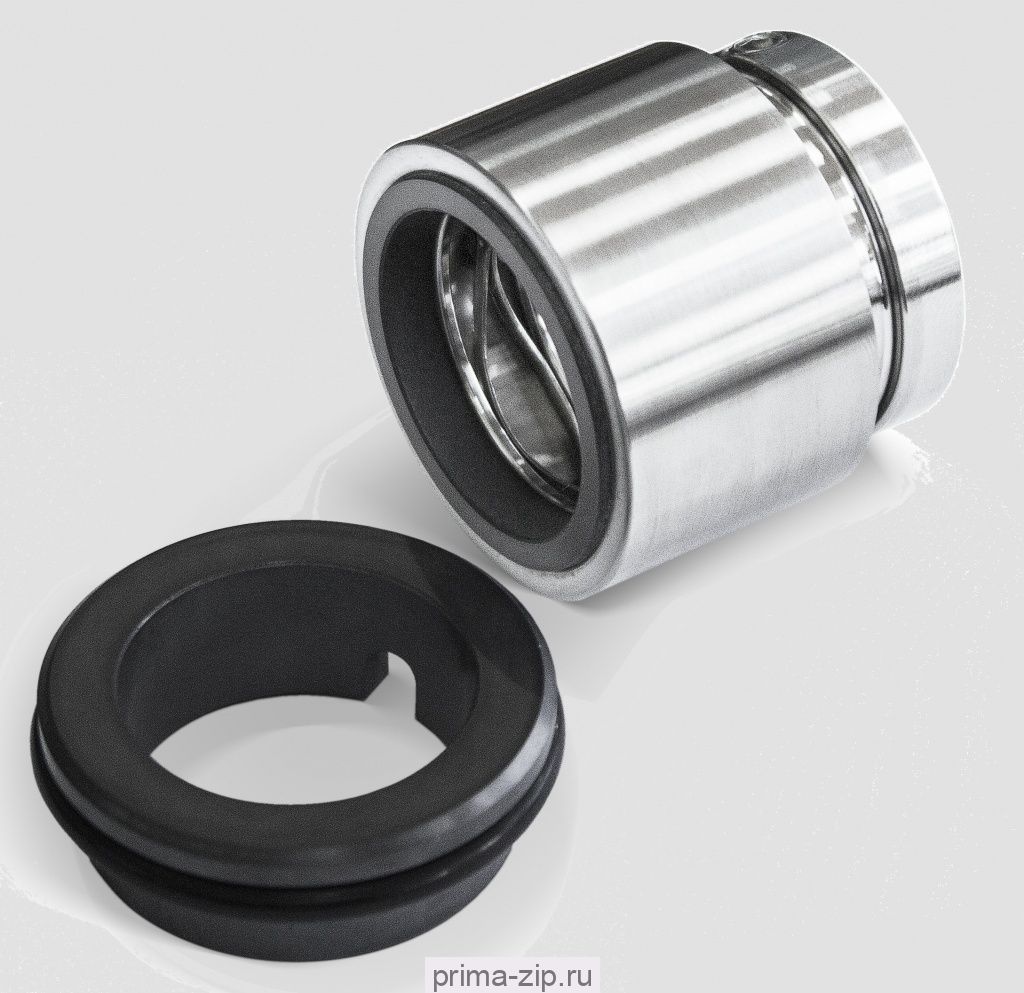

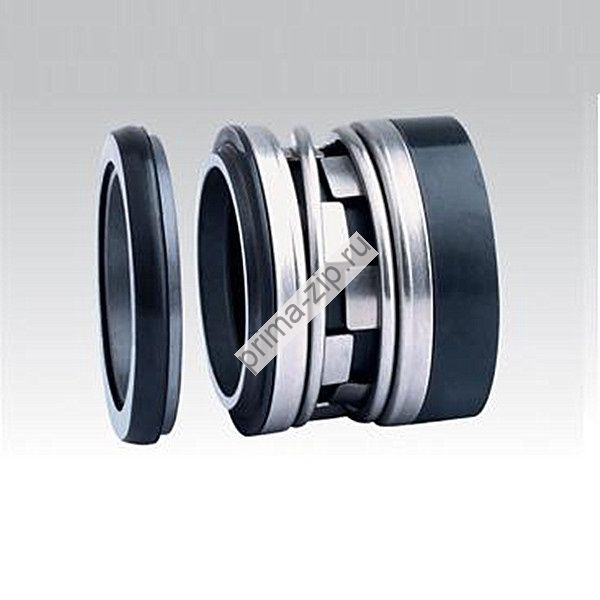

Описание Торцевое уплотнение тип TU092
- Перекачиваемые среды
- Пульпа
- Бумажная масса
- Сахарная масса
- Сточные воды и др.
- Характеристики
- Диаметр вала от 18 до 100 мм
- Температура перекачиваемой среды от -20 до ~200C
- Давление < 2.5 MПa
- Линейная скорость < 15 м/сек
- Применяемые материалы
- Пары трения:
графит, пропитанный смолой (R) - керамика (C)
графит, пропитанный смолой (R) - карбид кремния (S)
карбид кремния (S) - карбид кремния (S)
графит, пропитанный смолой (R) - карбид вольфрама (W)
карбид вольфрама (W) - карбид вольфрама (W)
- Материал вторичного уплотнения:
нитрильный каучук - NBR (B)
этиленпропиленовый каучук - EPDM (G)
фторкаучук - Viton (A)
Установочные размеры торцового уплотнения (DIN 24960)
| |
d, мм |
D, мм |
D1, мм |
L1, мм |
L2, мм |
| TU092-18 |
18 |
32 |
33 |
9.0 |
28.5 |
| TU092-20 |
20 |
34 |
35 |
9.0 |
28.5 |
| TU092-22 |
22 |
36 |
37 |
9.0 |
28.5 |
| TU092-24 |
24 |
38 |
39 |
9.0 |
31.0 |
| TU092-25 |
25 |
39 |
40 |
9.0 |
31.0 |
| TU092-28 |
28 |
42 |
43 |
9.5 |
33.0 |
| TU092-30 |
30 |
44 |
45 |
9.5 |
33.0 |
| TU092-32 |
32 |
47 |
48 |
9.5 |
33.0 |
| TU092-33 |
33 |
47 |
48 |
9.5 |
33.0 |
| TU092-35 |
35 |
49 |
50 |
9.5 |
33.0 |
| TU092-38 |
38 |
54 |
56 |
10.5 |
34.5 |
| TU092-40 |
40 |
56 |
58 |
10.5 |
34.5 |
| TU092-43 |
43 |
59 |
61 |
10.5 |
34.5 |
| TU092-45 |
45 |
61 |
63 |
10.5 |
34.5 |
| TU092-48 |
48 |
64 |
66 |
10.5 |
34.5 |
| TU092-50 |
50 |
66 |
70 |
12.0 |
35.5 |
| TU092-53 |
53 |
69 |
73 |
12.0 |
35.5 |
| TU092-55 |
55 |
71 |
75 |
12.0 |
35.5 |
| TU092-58 |
58 |
78 |
78 |
13.0 |
39.5 |
| TU092-60 |
60 |
80 |
80 |
13.0 |
39.5 |
| TU092-63 |
63 |
83 |
83 |
13.0 |
39.5 |
| TU092-65 |
65 |
85 |
85 |
13.0 |
39.5 |
| TU092-68 |
68 |
88 |
90 |
13.5 |
39.0 |
| TU092-70 |
70 |
90 |
92 |
14.0 |
46.0 |
| TU092-75 |
75 |
99 |
97 |
14.0 |
46.0 |
| TU092-80 |
80 |
104 |
105 |
14.0 |
46.0 |
| TU092-85 |
85 |
109 |
110 |
14.0 |
46.0 |
| TU092-90 |
90 |
114 |
115 |
15.5 |
49.5 |
| TU092-95 |
95 |
119 |
120 |
15.5 |
49.5 |
| TU092-100 |
100 |
124 |
125 |
15.5 |
49.5 |
|
